Proiectul constă în realizarea unui sistem embedded pentru monitorizarea umidității solului unei plante. Sistemul măsoară nivelul de umiditate folosind un senzor higrometru capacitiv, afișează valoarea măsurată și statusul plantei pe un display LCD 16×2, iar atunci când umiditatea scade sub un prag prestabilit, avertizează utilizatorul prin aprinderea unui LED roșu și pornirea unui buzzer activ.
Scopul proiectului este de a ajuta utilizatorul să știe când planta are nevoie de apă și de a urmări evoluția umidității solului în timp. Pentru acest lucru, sistemul salvează măsurătorile pe un card microSD, împreună cu data și ora obținute de la un modul RTC DS3231. De asemenea, valorile măsurate și statisticile calculate pot fi transmise prin Bluetooth către un telefon sau laptop, folosind un modul HC-05.
Care este ideea de la care am pornit și de ce este util? Ei bine, eu toată viața mea, am avut 3 ghivece cu plante: primul eram in gimnaziu, era o floare, a ținut 1 lună, al doilea eram în liceu și am avut un cactus (m-a ținut 3 luni) și acum am unul de o lună și cred că e timpul să accept decesul. Mereu uit să ud plantele și știu sigur că este o problemă pentru multe persoane. Statisticile transmise prin bluetooth mă pot ajuta să-mi dau seama în fazele neoportune ale plantei dacă e din cauza udatului excesiv sau udatului prea rar sau non existent.
Sistemul are la bază o placă Arduino UNO R3, care coordonează toate componentele proiectului. Senzorul de umiditate este introdus în sol și trimite către placă o valoare analogică, în funcție de cât de umed sau uscat este pământul. Această valoare este citită prin pinul A0, apoi este transformată într-un procent de umiditate și comparată cu un prag stabilit în program.
Dacă umiditatea scade sub pragul ales, sistemul consideră că planta trebuie udată. În această situație, LED-ul roșu se aprinde, buzzerul pornește, iar pe LCD apare un mesaj de avertizare. Dacă nivelul de umiditate este normal, LED-ul și buzzerul rămân oprite, iar pe ecran este afișat statusul plantei.
Pentru a putea urmări măsurătorile în timp, proiectul folosește un modul RTC DS3231, care oferă data și ora fiecărei citiri. Valorile sunt salvate pe un card microSD într-un fișier de tip `.csv`, astfel încât pot fi analizate ulterior. În plus, prin modulul Bluetooth HC-05, datele curente și statisticile calculate pot fi transmise către un dispozitiv.
Sistemul include și un buton Start/Stop, care permite pornirea sau oprirea monitorizării fără a deconecta alimentarea plăcii.
| Modul Hardware | Descriere Tehnică | Interacțiune / Protocol |
|---|---|---|
| Arduino UNO R3 compatibil | Unitatea centrală de procesare. Gestionează logica sistemului, calculele și comunicarea cu perifericele. | Master-ul sistemului; controlează senzorul, LCD-ul, LED-ul, buzzerul, RTC-ul, microSD-ul și Bluetooth-ul. |
| Senzor higrometru capacitiv | Măsoară umiditatea solului printr-un semnal analogic variabil. | Analog / ADC: AOUT → A0. |
| LCD 16×2 cu I2C | Afișează umiditatea curentă și statusul plantei. | I2C: SDA → A4, SCL → A5. |
| RTC DS3231 | Oferă data și ora reală pentru fiecare măsurătoare. | I2C: SDA → A4, SCL → A5. |
| Modul microSD | Salvează datele într-un fișier CSV. | SPI: CS → D10, MOSI → D11, MISO → D12, SCK → D13. |
| HC-05 Bluetooth | Transmite valorile și statisticile către telefon/laptop. | UART / SoftwareSerial: TXD → D5, RXD → D6. |
| LED roșu | Avertizare vizuală pentru sol uscat. | GPIO digital: D7. |
| Buzzer activ | Avertizare sonoră pentru sol uscat. | GPIO digital: D8. |
| Buton Start/Stop | Pornește/oprește monitorizarea logică. | Intrare digitală: D2 cu INPUT_PULLUP. |
Exemplu de schemă bloc: http://www.robs-projects.com/mp3proj/newplayer.html
==== Stadiul actual al implementării hardware ====
În stadiul actual, partea hardware a proiectului a fost realizată la nivel de proiectare și montaj pe breadboard. Au fost alese componentele principale, au fost stabilite conexiunile dintre acestea și placa Arduino UNO R3, iar schema electrică a fost realizată în Fusion 360 Electronics.
Montajul este realizat fără lipire, folosind breadboard și fire jumper. Alimentarea modulelor se face de la placa Arduino UNO R3, prin pinul de 5V și GND. Toate componentele împart aceeași masă comună, ceea ce este necesar pentru ca semnalele citite și transmise între module să fie interpretate corect.
În schema electrică, modulele comerciale precum senzorul de umiditate, LCD-ul, RTC-ul, modulul microSD și modulul Bluetooth HC-05 sunt reprezentate prin conectori, deoarece acestea sunt deja asamblate și sunt conectate la Arduino prin pini.
==== Componente folosite și rolul lor ====
| Componentă | Rol în proiect |
|---|---|
| Arduino UNO R3 compatibil | Placa principală a proiectului. Coordonează citirea senzorului, afișarea datelor, avertizarea utilizatorului, salvarea datelor și comunicarea Bluetooth. |
| Breadboard | Permite realizarea montajului fără lipire și conectarea rapidă a componentelor. |
| Senzor higrometru capacitiv | Măsoară umiditatea solului și transmite către Arduino o valoare analogică. |
| LCD 16×2 cu I2C | Afișează umiditatea curentă și statusul plantei. |
| LED roșu | Oferă avertizare vizuală atunci când planta trebuie udată. |
| Rezistență 220Ω | Limitează curentul prin LED pentru a-l proteja. |
| Buzzer activ | Oferă avertizare sonoră atunci când umiditatea este sub pragul stabilit. |
| Buton Start/Stop | Permite pornirea și oprirea logică a monitorizării. |
| Modul RTC DS3231 | Oferă data și ora exactă pentru fiecare măsurătoare. |
| Baterie CR2032 | Menține funcționarea RTC-ului atunci când sistemul nu este alimentat. |
| Modul microSD | Permite salvarea măsurătorilor într-un fișier CSV. |
| Card microSD 4GB | Reprezintă mediul de stocare pentru datele salvate. |
| Modul Bluetooth HC-05 | Permite transmiterea datelor și statisticilor către telefon sau laptop. |
| Rezistențe 1kΩ și 2kΩ | Formează divizorul de tensiune pentru pinul RXD al modulului HC-05. |
| Fire jumper | Realizează conexiunile dintre Arduino, breadboard și module. |
| Cablu USB | Alimentează placa Arduino și permite încărcarea codului. |
==== Pini folosiți și explicații ====
| Componentă | Pin componentă | Pin Arduino / conexiune | Explicație |
|---|---|---|---|
| Senzor higrometru capacitiv | AOUT | A0 | Ieșirea senzorului este analogică, deci trebuie citită printr-un pin analogic al plăcii Arduino. |
| Senzor higrometru capacitiv | VCC | 5V | Senzorul este alimentat de la pinul de 5V al plăcii Arduino. |
| Senzor higrometru capacitiv | GND | GND | Este conectat la masa comună a sistemului. |
| LCD 16×2 I2C | SDA | A4 | Pe Arduino UNO, pinul A4 este folosit pentru linia SDA a comunicației I2C. |
| LCD 16×2 I2C | SCL | A5 | Pe Arduino UNO, pinul A5 este folosit pentru linia SCL a comunicației I2C. |
| LCD 16×2 I2C | VCC | 5V | Display-ul este alimentat la 5V. |
| LCD 16×2 I2C | GND | GND | Este conectat la masa comună. |
| RTC DS3231 | SDA | A4 | RTC-ul folosește tot comunicație I2C și poate împărți linia SDA cu LCD-ul. |
| RTC DS3231 | SCL | A5 | RTC-ul împarte linia SCL cu LCD-ul. |
| RTC DS3231 | VCC | 5V | Modulul RTC este alimentat la 5V. |
| RTC DS3231 | GND | GND | Este conectat la masa comună. |
| LED roșu | Anod | D7 prin rezistență 220Ω | Pinul D7 controlează aprinderea LED-ului. Rezistența limitează curentul prin LED. |
| LED roșu | Catod | GND | Catodul LED-ului este conectat la masă. |
| Buzzer activ | + | D8 | Pinul D8 controlează pornirea și oprirea buzzerului. |
| Buzzer activ | - | GND | Buzzerul este conectat la masa comună. |
| Buton Start/Stop | un pin | D2 | D2 este folosit ca intrare digitală pentru citirea stării butonului. |
| Buton Start/Stop | celălalt pin | GND | La apăsare, pinul D2 este conectat la GND. În cod se folosește INPUT_PULLUP. |
| Modul microSD | CS | D10 | Pinul CS selectează modulul microSD pe magistrala SPI. |
| Modul microSD | MOSI | D11 | MOSI transmite date de la Arduino către modulul microSD. |
| Modul microSD | MISO | D12 | MISO transmite date de la modulul microSD către Arduino. |
| Modul microSD | SCK | D13 | SCK este semnalul de ceas pentru comunicația SPI. |
| Modul microSD | 5V | 5V | Modulul microSD folosit este alimentat la 5V. |
| Modul microSD | GND | GND | Este conectat la masa comună. |
| Modul microSD | 3V3 | neconectat | Pinul 3V3 nu este folosit, deoarece modulul este alimentat prin pinul de 5V. |
| HC-05 Bluetooth | TXD | D5 | TXD al modulului transmite date către Arduino. D5 este folosit prin SoftwareSerial. |
| HC-05 Bluetooth | RXD | D6 prin divizor 1kΩ/2kΩ | Arduino transmite date către HC-05 prin D6. Divizorul reduce nivelul logic către RXD. |
| HC-05 Bluetooth | VCC | 5V | Modulul Bluetooth este alimentat la 5V. |
| HC-05 Bluetooth | GND | GND | Este conectat la masa comună. |
| HC-05 Bluetooth | STATE, EN | neconectat | Acești pini nu sunt necesari pentru funcționalitatea de bază a proiectului. |

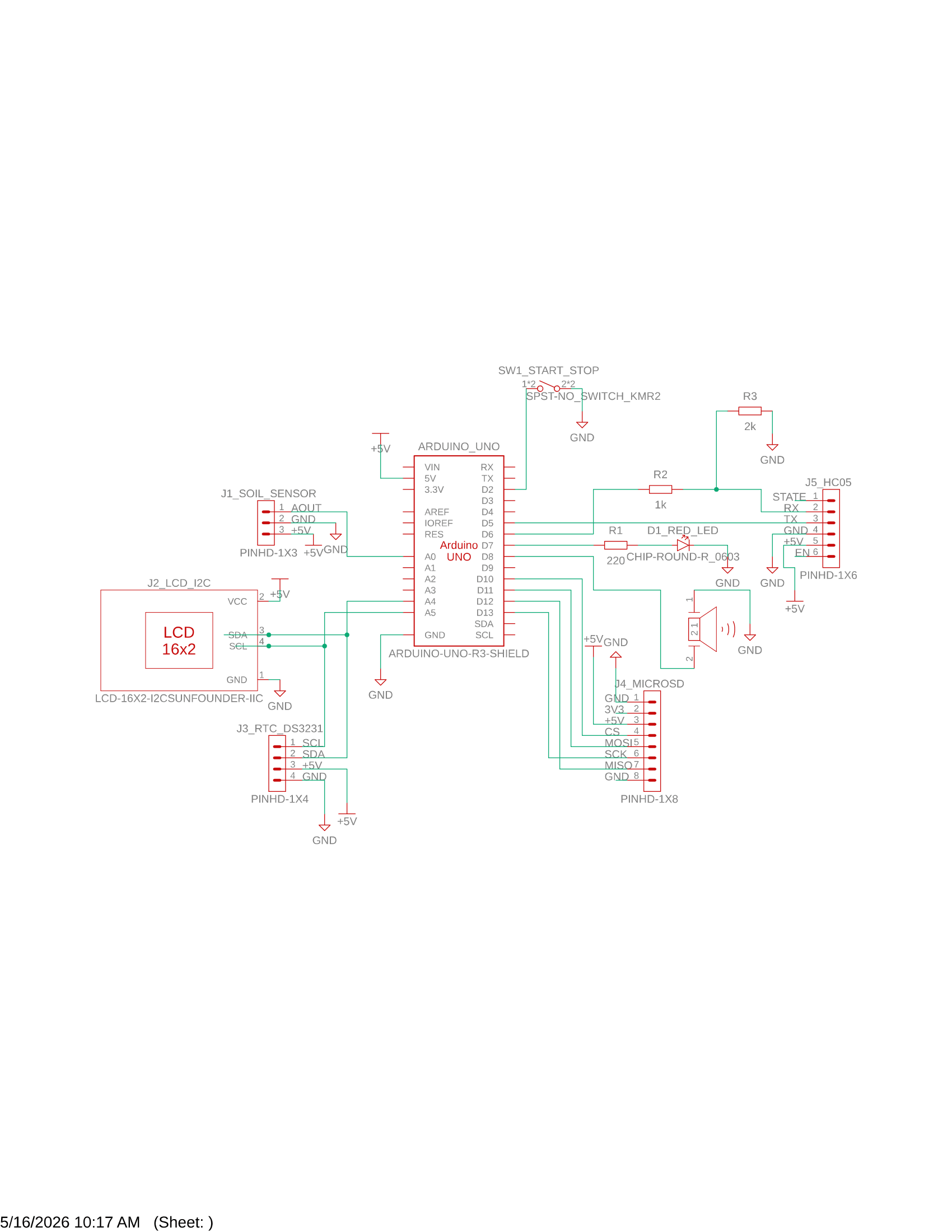

==== Schema electrică ====
Schema electrică a fost realizată în Fusion 360 Electronics și prezintă conexiunile dintre placa Arduino UNO R3 și toate modulele folosite în proiect.
În schema electrică, Arduino UNO R3 este componenta centrală. Senzorul de umiditate este conectat la pinul A0, deoarece acesta transmite un semnal analogic. LCD-ul și modulul RTC DS3231 sunt conectate pe aceeași magistrală I2C, folosind pinii A4 pentru SDA și A5 pentru SCL. Acest lucru este posibil deoarece magistrala I2C permite conectarea mai multor module pe aceleași două linii de comunicație.
Modulul microSD folosește protocolul SPI, motiv pentru care este conectat la pinii D10-D13 ai plăcii Arduino. Modulul Bluetooth HC-05 comunică serial cu Arduino prin SoftwareSerial, folosind pinii D5 și D6. Pentru pinul RXD al modulului HC-05 se folosește un divizor de tensiune format din rezistențele de 1kΩ și 2kΩ, deoarece semnalul transmis de Arduino are nivel logic de 5V.
LED-ul roșu este conectat la pinul D7 printr-o rezistență de 220Ω, iar buzzerul activ este conectat la pinul D8. Butonul Start/Stop este conectat între pinul D2 și GND, iar în cod va fi configurat folosind INPUT_PULLUP.
==== Conexiuni principale ====
=== Senzorul de umiditate ===
Senzor VCC -> Arduino 5V Senzor GND -> Arduino GND Senzor AOUT -> Arduino A0
Senzorul transmite o valoare analogică, iar Arduino o citește prin pinul A0. Această valoare va fi ulterior transformată într-un procent de umiditate.
=== LCD și RTC pe I2C ===
LCD SDA -> A4 LCD SCL -> A5 RTC SDA -> A4 RTC SCL -> A5
LCD-ul și RTC-ul folosesc același protocol de comunicație, I2C. De aceea, ambele module pot fi conectate la aceiași pini SDA și SCL ai plăcii Arduino.
=== Modulul microSD ===
microSD CS -> D10 microSD MOSI -> D11 microSD MISO -> D12 microSD SCK -> D13
Modulul microSD folosește protocolul SPI. Pinul CS este folosit pentru selectarea modulului, iar MOSI, MISO și SCK sunt folosite pentru transferul efectiv de date.
=== Modulul Bluetooth HC-05 ===
HC-05 TXD -> D5 HC-05 RXD -> D6 prin divizor de tensiune HC-05 VCC -> 5V HC-05 GND -> GND
Pentru RXD se folosește un divizor de tensiune:
D6 Arduino -> rezistență 1kΩ -> nod comun -> HC-05 RXD nod comun -> rezistență 2kΩ -> GND
Această conexiune este necesară pentru a proteja intrarea RXD a modulului HC-05.
=== LED, buzzer și buton ===
D7 -> rezistență 220Ω -> LED roșu -> GND D8 -> buzzer activ -> GND D2 -> buton -> GND
LED-ul și buzzerul sunt folosite ca ieșiri digitale. Butonul este folosit ca intrare digitală și va fi configurat în cod cu INPUT_PULLUP.
==== Imagini cu componentele conectate ====
Imaginea de mai sus prezintă montajul hardware realizat pe breadboard. Se observă placa Arduino UNO R3, breadboard-ul și conexiunile dintre module.
Schema electrică atașată prezintă echivalentul logic al montajului fizic. Aceasta include conexiunile către senzor, LCD, RTC, microSD, Bluetooth, LED, buzzer și buton.
==== Verificarea schemei electrice ====
Schema electrică a fost verificată în Fusion 360 Electronics folosind funcția ERC. După conectarea alimentării prin +5V și GND și după lăsarea neconectată a pinilor care nu sunt folosiți, schema nu mai prezintă erori critice.
Pinii nefolosiți sunt:
Acești pini sunt nefolosiți deoarece nu sunt necesari pentru funcționalitățile planificate ale proiectului.
Firmware-ul proiectului va fi dezvoltat în:
Codul va fi scris în C/C++ pentru Arduino.
| Librărie | Rol |
|---|---|
| Wire.h | Comunicare I2C |
| LiquidCrystal_I2C.h | Control LCD 16×2 cu I2C |
| RTClib.h | Citirea datei și orei de la DS3231 |
| SPI.h | Comunicare SPI pentru modulul microSD |
| SD.h | Scriere și citire fișiere pe cardul microSD |
| SoftwareSerial.h | Comunicare serială cu modulul Bluetooth HC-05 |
La pornirea sistemului:
În bucla principală:
if (umiditate < pragUmiditate) { status = "USCAT"; digitalWrite(ledPin, HIGH); digitalWrite(buzzerPin, HIGH); } else { status = "OK"; digitalWrite(ledPin, LOW); digitalWrite(buzzerPin, LOW); }
Pentru calculul statisticilor se pot folosi variabile simple:
int umiditateCurenta; int umiditateMinima = 100; int umiditateMaxima = 0; long sumaUmiditate = 0; unsigned long numarMasuratori = 0; int primaMasurare; int ultimaMasurare; int masurareAnterioara; int masuratoriSolUscat = 0;
Statisticile calculate:
sumaUmiditate += umiditateCurenta; numarMasuratori++; int media = sumaUmiditate / numarMasuratori; if (umiditateCurenta < umiditateMinima) { umiditateMinima = umiditateCurenta; } if (umiditateCurenta > umiditateMaxima) { umiditateMaxima = umiditateCurenta; }
dacă umiditatea curentă este cu peste 2 puncte mai mare decât valoarea anterioară:
tendință = CREȘTERE
dacă umiditatea curentă este cu peste 2 puncte mai mică decât valoarea anterioară:
tendință = SCĂDERE
altfel:
tendință = STABILĂ
Datele salvate pe cardul microSD pot avea următorul format:
data,ora,umiditate,status,media,minim,maxim,tendinta 2026-05-08,16:30:00,42,OK,48,35,72,SCADERE 2026-05-08,16:35:00,39,OK,47,35,72,SCADERE 2026-05-08,16:40:00,28,USCAT,45,28,72,SCADERE
Prin modulul HC-05 se poate transmite un mesaj de forma:
[16:40:00] Umiditate: 28% Status: UDATI PLANTA Media: 45% Minim: 28% Maxim: 72% Tendinta: SCADERE LED: ON Buzzer: ON
void initHardware(); int citesteUmiditateADC(); int convertesteInProcent(int valoareADC); void actualizeazaLCD(int umiditate, String status); void controleazaAvertizari(int umiditate); void actualizeazaStatistici(int umiditate); String calculeazaTendinta(int umiditateCurenta, int umiditateAnterioara); void salveazaPeSD(DateTime timp, int umiditate, String status); void trimiteBluetooth(DateTime timp, int umiditate, String status); void verificaButon();
În urma realizării proiectului, se urmărește obținerea unui sistem funcțional care:
Exemplu de afișare pe LCD când planta are umiditate suficientă:
Umiditate: 42% Status: OK
Exemplu de afișare pe LCD când planta trebuie udată:
Umiditate: 28% Status: UDATI
Exemplu de linie salvată pe cardul microSD:
2026-05-08,16:40:00,28,USCAT,45,28,72,SCADERE
Exemplu de mesaj transmis prin Bluetooth:
Ora: 16:40:00 | Umiditate: 28% | Status: UDATI PLANTA | Media: 45%
