Scanner 3D
Introducere
Proiectul meu consta in creearea unui scanner 3d de mici dimensiuni. Cu autorul acestuia vom putea scana obiecte de mici dimensiuni din jurul nostru pentru a putea obtine un fisier .obj al acestora. Cu acest fisier putem dupa sa facem o multitudine de lucruri. Idea din spatele proiectului a pornit de la jocul Minecraft, intr-un moment in care ma jucam cu colegii. Pe Minecraft exista anumite modalitati, utilizand programe externe, de a importa fisiere in joc care sa te ajute la construirea diverselor lucruri, oferita o matrita pe post de ajutor. Aceste fisiere, cu extensia .litematica, pot fi obtinute din fisiere .obj. Deci toata idea a pornit de la dorinta mea de a construit cat mai exact diverse lucruri de prin casa in Minecraft, intr-un mod cat mai exact. Evident, aceasta este doar un mod de a utiliza proiectul meu. Alte aplicatii ale proiectului meu constau in abilitatea de a printa 3d diferite obiecte, cum ar fi figurine de mici dimensiuni pentru machete sau de a importa obiecte din jurul nostru in programe care lucreaza cu aceste tipuri de fisiere, cum ar fi Blender pentru editare scene 3d.
- ce face
- care este scopul lui
- care a fost ideea de la care aţi pornit
- de ce credeţi că este util pentru alţii şi pentru voi
Descriere generală
Scanner-ul 3d are o placa de baza pe care se pozitioneaza obiectul pe care dorim sa il scanam. Senzorul de infrarosu scaneaza in timp ce placa de baza se roteste. Dupa o rotatie completa, senzorul isi modifica pozitia verticala si continua procesul pana cand nu o sa mai scaneze nimic.
Exemplu de schemă bloc: http://www.robs-projects.com/mp3proj/newplayer.html
Hardware Design
Lista de piese:
Motor Pas cu Pas 28BYJ-48 - 2 bucati
Senzor de Distanta Infrarosu 20-150 cm GP2Y0A02YK0F - 1 bucata
Modul Slot Card Compatibil cu MicroSD - 1 bucata
Buton - 2 bucati
Fire
Placa breadboard
Arduino Uno
- listă de piese

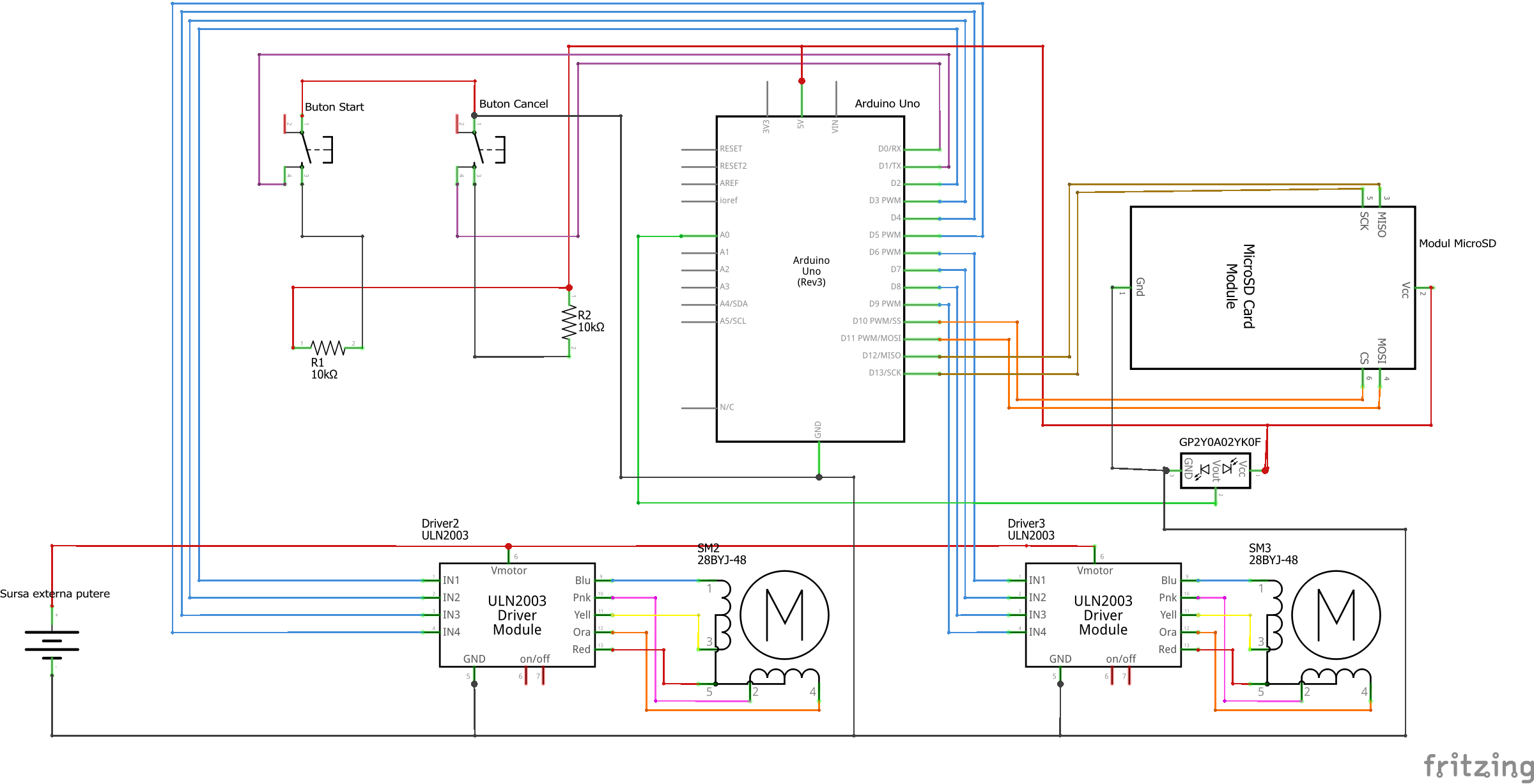

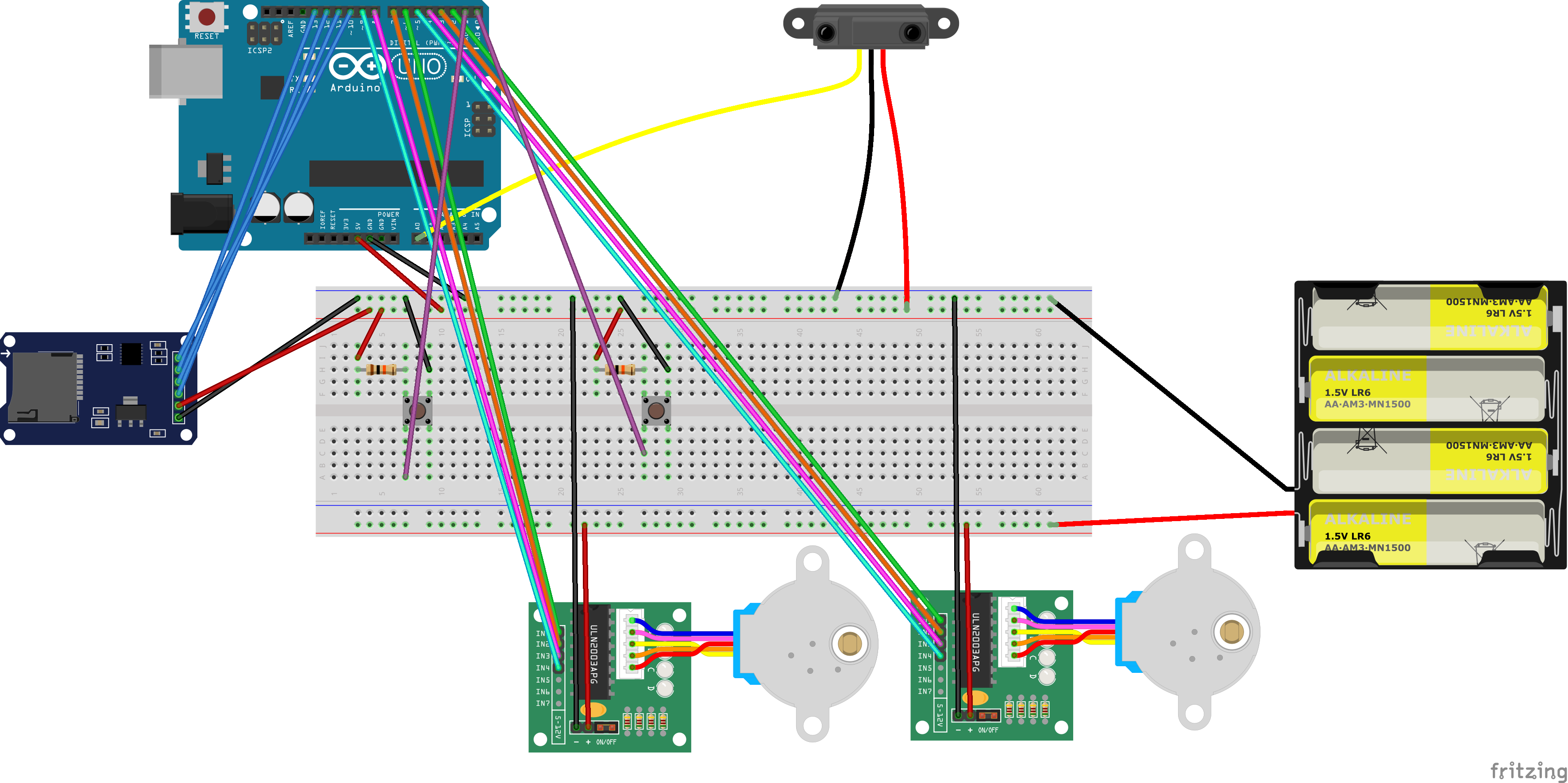

- scheme electrice (se pot lua şi de pe Internet şi din datasheet-uri, e.g. http://www.captain.at/electronic-atmega16-mmc-schematic.png)
- diagrame de semnal
- rezultatele simulării
Software Design
Design-ul software va fi realizat in Arduino IDE.
