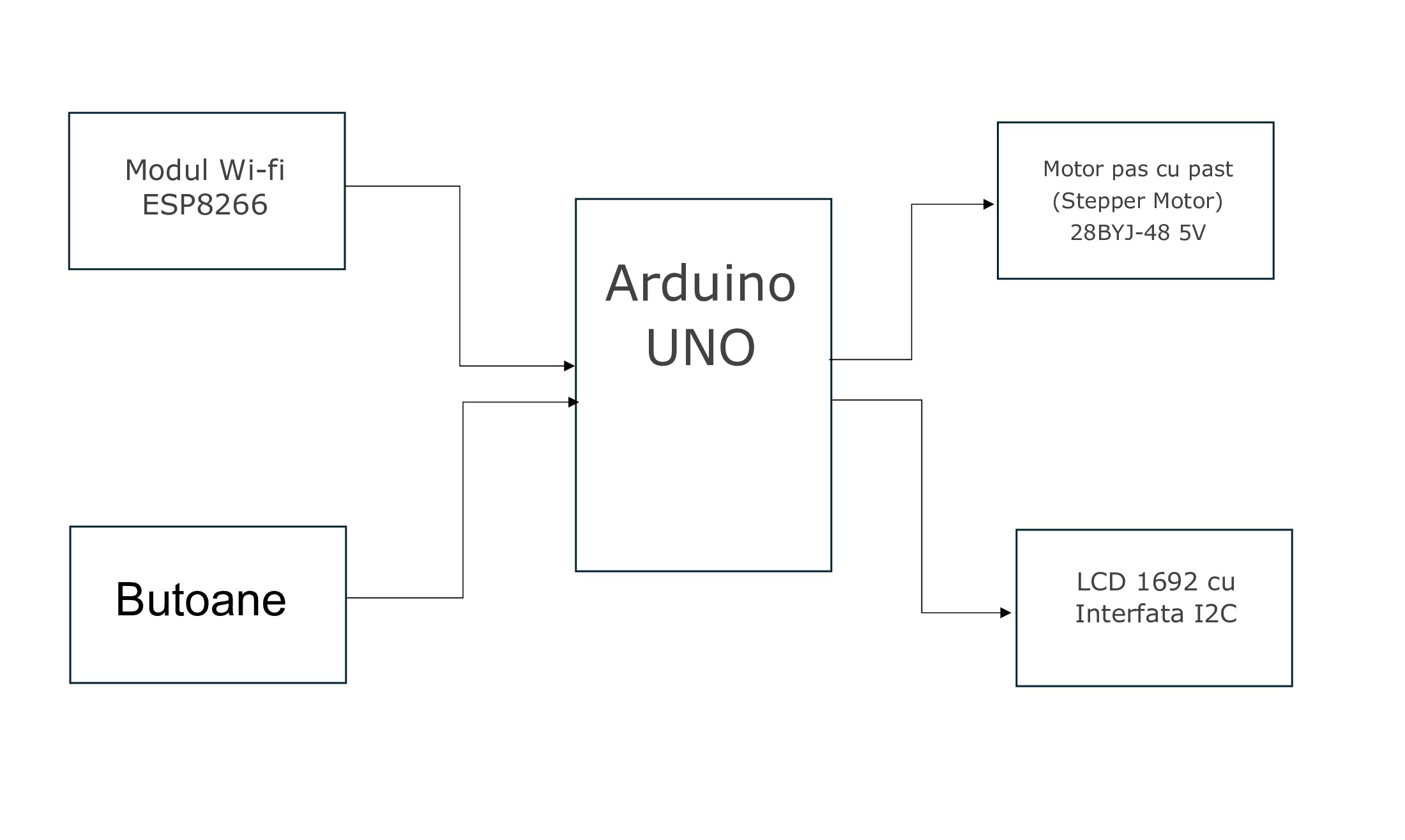

• Placă de dezvoltare compatibilă cu Arduino UNO (Atmega328p și CH340) și cablu de 50 cm.
  • Rol: Permite utilizatorilor să controleze și să monitorizeze dispozitivul

• Motor pas cu past (Stepper Motor) 28BYJ-48 5V
  • Rol: Rotește suportul în funcție de anotimpul dorit

• Driver motor ULN2003 albastru
  • Rol: Controlează și gestionează funcționarea motorului

• Butoane cu capac rotund (roșu, negru, albastru, alb)
  • Rol: Selectează anotimpul dorit din perspectiva utilizatorului

• Rezistențe
  • Rol: Protejarea componentelor electrice, evitând supraîncărcarea lor

• Breadboard HQ 400 puncte
  • Rol: Platformă flexibilă pentru prototipare rapidă

• Modul Wi-fi ESP8266
  • Rol: Conectează plăcuța la internet și preia datele necesare în timp real(temperatura)

• LCD 1692 cu Interfata I2C
  • Rol: Afișează informațiile preluate de pe internet(temperatura)

În urmatorul clip este demonstrată funcționarea motorului pas cu pas (Stepper Motor) care se rotește în funcție de ce buton apăsăm, fiecare buton reprezentând un anotimp. În sectorul de cerc din dreptul garderobei se află rezultatul nostru pentru fiecare dintre butoane. https://drive.google.com/file/d/1ulHs1_MRQsfwcs1cf6xWDZbA51dKv51c/view?usp=sharing

Iar în această poză se vede funcționalitatea LCD-ului care momentan afișează doar “hello”, dar ar trebui ca dupa conectarea cu modulul Wi-fi să afișeze temperatura de afară.

• Arduino Uno
  • Pinul GND : Acesta este folosit pentru a conecta masa la breadboard și la alte componente pentru a completa circuitul.
  • Pinul 5V: Acest pin furnizează 5V către breadboard și alte componente, asigurând alimentarea necesară.
• Butoane
  • Pini Digitali (D2, D3, D4, D5):
  • Conectate la pinii digitali D2, D3, D4 și D5.
• Modul Wi-Fi
  • Pinul VCC: Conectat la 3.3V
  • Pinul GND: Conectat la GND.
  • Pinul RX: Conectat la pinul digital D10 de pe Arduino.
  • Pinul TX: Conectat la pinul digital D11 de pe Arduino.
• Motorul Pas cu Pas
  • Pini Digitali (D8, D9, D10, D11): conectati la Stepper Motor
• Display LCD
  • Pini Digitali (D7, D6, D5, D4, D3, D2):
  • RS (D7): Selectarea registrului de comandă.
  • E (D6): Pinul de activare, semnal de „enable”.
  • D4-D7 (D5, D4, D3, D2): Pinii de date pentru comunicare în mod 4 biți.
• DHT11 - Senzor de temperatură și umiditate
  • Pinul VCC la 5V
  • Pinul 2 la D6
  • Pinul 4 la GND

1. I2C : Am folosit acest protocol pentru a comunica cu LCD 16×2 cu interfață I2C
2. GPIO : Butoanele sunt conectate la pinii digitali GPIO ai Arduino-ului pentru a citi starea acestora (HIGH sau LOW).
3. ADC : Senzorul de temperatură și umiditate DHT11 este conectat la pinul analogic A0 de pe Arduino, folosind funcționalitatea ADC pentru a citi datele analogice de la senzor.

• Wire.h și LiquidCrystal_I2C.h
  • Wire.h este biblioteca standard pentru comunicarea I2C pe Arduino.
  • LiquidCrystal_I2C.h permite utilizarea unui ecran LCD 16×2 cu interfață I2C. Oferă o interfață simplă pentru controlul ecranului

• Stepper.h
• Biblioteca Stepper este utilizata pentru schimbarea poziției sezoniere în funcție de apăsarea butoanelor.

• SoftwareSerial.h
  • Biblioteca SoftwareSerial este utilizata pentru comunicarea serială cu modulul ESP8266.

• ArduinoJson.h
  • Biblioteca ArduinoJson este utilizată pentru parsarea și manipularea datelor JSON. Permite parsarea răspunsurilor JSON primite de la API-ul meteo.

• DHT.h
  • Biblioteca DHT este specifică pentru senzorii de temperatură și umiditate DHT11. Gestionează comunicarea cu senzorul DHT11 pentru a citi valorile de temperatură și umiditate.

• Senzor DHT

1. * #define DHTPIN A0: Pinul la care este conectat senzorul DHT11.
2. * #define DHTTYPE DHT11: Tipul senzorului (DHT11).
3. * DHT dht(DHTPIN, DHTTYPE);: Inițializează senzorul DHT11 pe pinul specificat.

• Conexiune Wi-Fi

const char* ssid = “Nume internet”;: SSID-ul rețelei Wi-Fi. const char* password = “Parola internet”;: Parola rețelei Wi-Fi. const char* apiKey = “cdadacc4dcebbd54cd11e8bdbb787111”;: Cheia API pentru accesarea serviciului meteo.

• LCD

LiquidCrystal_I2C lcd(0x27, 16, 2);: Inițializează un LCD cu interfață I2C pe adresa 0x27, cu dimensiuni 16×2.

• Motor Stepper

int motorSpeed = 15;: Viteza motorului stepper (RPM). int pin1 = 8;, int pin2 = 9;, int pin3 = 10;, int pin4 = 11;: Pinii de control ai motorului stepper. Stepper myStepper(2048, pin1, pin3, pin2, pin4);: Inițializează motorul stepper cu 2048 pași pe rotație și pinii de control specificați.

• Butoane

int buttonAutumn = 4;, int buttonSummer = 5;, int buttonSpring = 2;, int buttonWinter = 3;: Pinii pentru butoanele de control al sezonului. int readingAutumn = 1;, int readingSummer = 1;, int readingSpring = 1;, int readingWinter = 1;: Valorile citite de la butoane.

• Alte Variabile

int currentSeason = 0;: Sezonul curent (0 - Primăvară, 1 - Vară, 2 - Toamnă, 3 - Iarnă). int opus = 1024;, int dreapta = 512;, int stanga = -512;: Valori pentru pașii necesari pentru motorul stepper în funcție de direcție. SoftwareSerial espSerial(0, 1);: Inițializează un port serial software pe pinii 0 și 1 pentru comunicarea cu ESP8266.
