Prezentarea pe scurt a proiectului vostru:

Proiectul are ca scop implementarea si construirea unui instrument muzical controlat prin simpla miscare a mainii prin aer.

Theremin, cunoscut si ca eterofon sau thereminofon este un instrument muzical electronic controlat fara interventia fizica a muzicianului. Denumirea sa provine de la fizicianul rus Lev Sergeyevich Termen, cunoscut si ca Léon Theremin ce a inventat acest instrument in 1919. Theremin folosea principiul heterodinei pentru a emite un semnal audio. Instrumentul contine 2 oscilatoare de radio frecventa. Un oscilator opereaza la frecventa fixa, pe cand cel de-al doilea va opera la o frecventa variabila in functie de miscarile muzicianului fata de antena. Mana muzicianului actioneaza ca o armatura a unui condensator variabil dintr-un circuit LC ce este parte a oscilatorului si determina frecventa sa.

Piese folosite :

- placuta de baza

- transducer - senzor ultrasonic Velleman MA40A5R

- transmitter - emitator ultrasonic Velleman MA40A5S

- un difuzor de 8 Ohm

- 17 rezistente

- 14 condensatori

- 4 diode

- 3 tranzistori de audio-frecventa

- 3 rezistente semi-reglabile multi-tura pentru reglaje

- 2 amplificatoare operationale pentru amplificare si detectare de nivel

- circuit logic NAND cu trigger Schmitt pentru generator ultrasonic

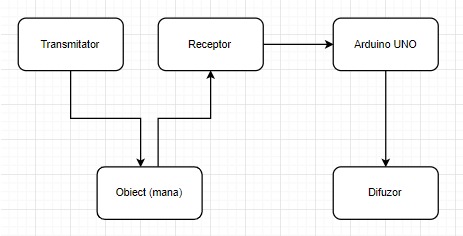

Receptorul se conecteaza la chip pe o intrare (PA7) in convertorul analog digital (ADC) pentru ca micro-procesorul sa poata prelua datele ce sosesc de la senzor. Difuzorul se conecteaza la chip prin PWM (Pulse Width Modulation) pe pinul PD5 printr-un condensator de 100 uF.

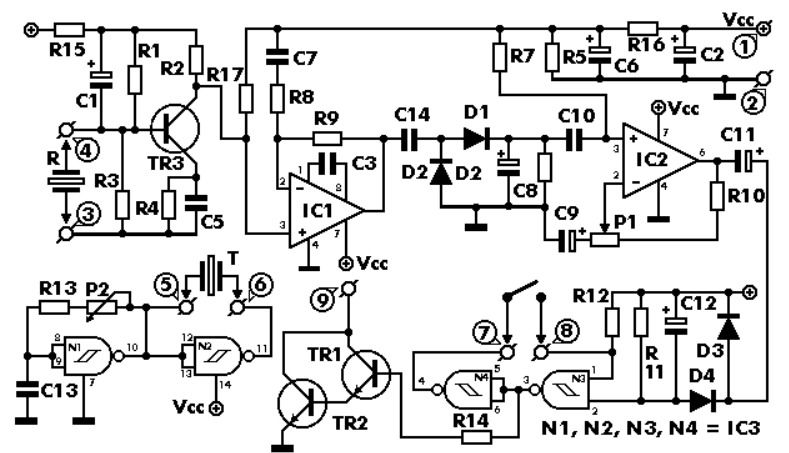

Schema electrica:

Descrierea codului aplicaţiei (firmware):

• mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
• librării şi surse 3rd-party (e.g. Procyon AVRlib)
• algoritmi şi structuri pe care plănuiţi să le implementaţi
• (etapa 3) surse şi funcţii implementate

Care au fost rezultatele obţinute în urma realizării proiectului vostru.

Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.
