Line Follower Robot
Line Follower Robot
Introducere
- Proiectul este un line follower robot care va folosi 2 senzori infrarosu pentru a detecta culoarea unei linii si a vira in directia acesteia.
- Scopul acestui proiect este de a testa implementarea unui self-driving device care va putea fi implementat si in alte modalitati de transport.
- Ideea initiala pentru acest proiect a fost un detector de banda auto care va avertiza audio un sofer cand acesta este pe linie alba continua.
- Acest proiect consider ca va ajuta colegi in implementarea unui robot complex care va putea sa conduca pe strazi.
Descriere generală
Robotul este compus dintr-un device Arduino Uno care va fi activat de o baterie de 9V. Microcontroller-ul va primi output-ul de la 2 fotodiode IR/Detectoare de culoare pentru a mentine o linie de culoare neagra(albul reflecta toata lumina si negrul absoarbe). Vom folosi 2 senzori IR ale caror unde nu vor fi reflectare de culoarea negru si astfel vor trimite logic LOW catre placa arduino. In functie de inputul primit de cei 2 senzori vom trimite output signal prin PWM catre un driver de 12 volti pentru 2 motoare DC. Pentru a intoarce dreapta vom trimite HIGH la motorul din dreapta si LOW la celalalt, iar pentru stanga vom inversa semnalul. Putem controla si viteaza de rotatie a motoarelor prin PWM, astfel incat cu cat crestem duratia pulsurilor cu atat motorul se va invarti mai repede.
The Motor Block
The IR BLock
The IR LED Circuit Diagram
Hardware Design
- Piesele vor fi:
- Bară de Senzori Infraroșu Reflectivi QTR-3A;
- Fir pentru Baterie de 9V cu Mufa DC;
- Modul cu Driver de Motoare Dual L298N Rosu;
- Motor cu Reductor 1035Y 12V57;
- Placa de Dezvoltare Compatibila cu Arduino UNO R3 (ATmega328p + ATmega16u2) + Cablu 50 cm;
- Kit Breadboard HQ830 cu Fire și Sursă;
- Scheme electrice:
The IR LED Circuit Diagram
Driver Circuit Diagram
Arduino Diagram
- diagrame de semnal
Driver Signal Diagram

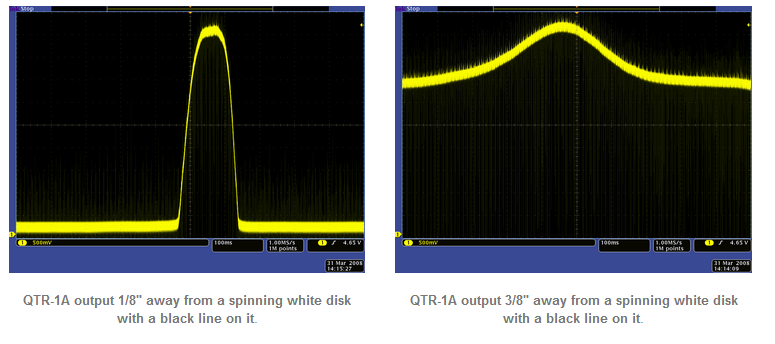

IR LED Detector Signal Diagram
- rezultatele simulării
Din construirea proiectului + rularea codului se poate observa ca dioda masoara in principal reflectivitarea luminii, rezultand in valori mai mici la negru, la suprafate mate si la umbra(de exemplu la lumina reflectata de "flashlight"-ul unui telefon se masoara ~650-700). In general pentru o reflectivitate decenta am ales valoarea de 35 pentru comparatie pentru a muta robotul spre stanga si dreapta. Motoarele vor functiona foarte incet din cauza curentului mic de la arduino si nu este nevoie de o baterie 9V, cei 5V generati de placa Arduino sunt suficienti.
Software Design
* mediu de dezvoltare
Arduino IDE + AVR
* librării şi surse 3rd-party
Default Arduino Libraries and modules: Digital PWM, USART, GPIO, ADC
* algoritmi şi structuri pe care plănuiţi să le implementaţi
Nu este nevoie de structuri de date sau algoritmi specializati. Implementarea software contine in mare o serie de verificari logice pentru valoarea citita de diodele IR: Centru pentru mers, Dreapta si Stanga pentru Directie.
* (etapa 3) surse şi funcţii implementate
Functii standard arduino: pinMode, analogWrite, digitalWrite, analogRead
Rezultate Obţinute
Codul functioneaza corect, si robotul reuseste sa invarta motoarele. A fost necesara testarea polaritatii motoarelor cu inputurile aparatului de driver pentru a avea directia si rularea corecta.
O imagine a proiectului finit:
Un demo al motoarelor ruland, folosind de asemenea consola pentru debug: https://youtu.be/nwMmXv6_WuA
Concluzii
