Scopul proiectului este implementarea unui joc clasic de X si 0 pe o matrice de led-uri.

Proiectul foloseste o matrice 3 x 3 de led-uri si suporta optiunea: player vs player.

Scopul proiectului a fost, familiarizarea cu tot ceea ce înseamnă microcontroller și fucționalitatea sa. Am ales acest proiect deoarece e simplu, distractiv si X&0 e un joc clasic din copilarie.

Jocul va fi PvP.

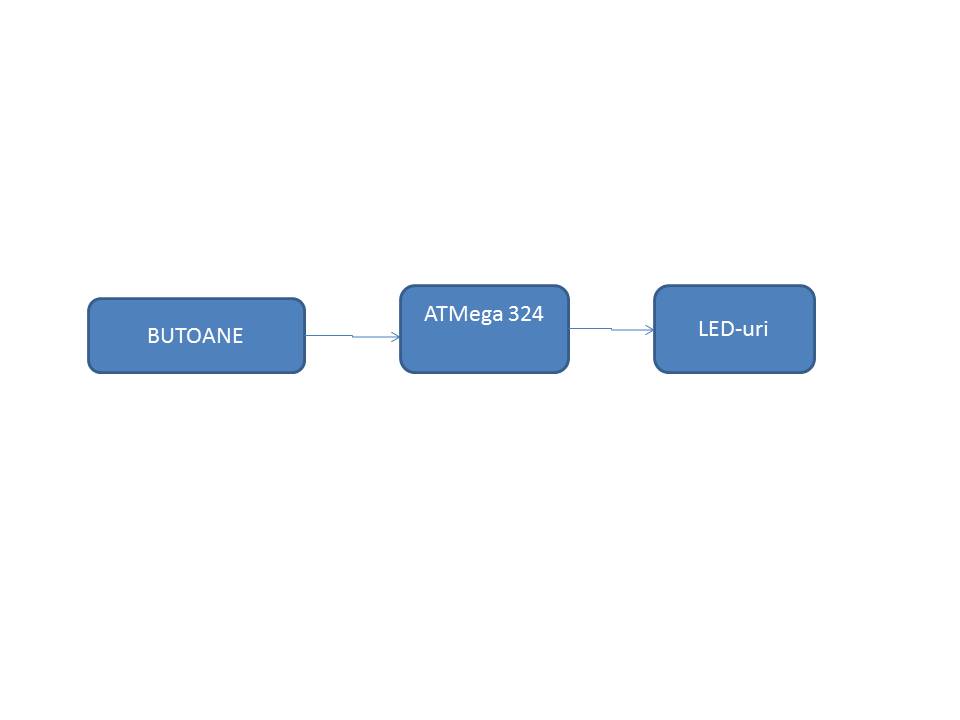

Schema bloc:

Input:

1. butoane de selectie: sus, jos, stanga, dreapta, enter.

Output:

1. LED-uri matrice

ATMEGA:

1. setare led selectat cu o culoare in functie de jucator

Lista de piese placuta de baza:

1. Led-rui
2. Butoane
3. Microcontroller ATMega
4. Diode
5. Condensatori
6. Rezistențe
7. Jumper
8. Barete de pini
9. Quartz

Lista de piese pentru proiectul in sine:

1. placa secundara
2. 9 LED-uri RGB
3. 9 rezistente de 470
4. barete de pini - 40 pini
5. fire conectoare mama-mama

1. mediu de dezvoltare: Programmer's Notepad
2. librării şi surse 3rd-party: io.h din avr și delay.h din util
3. algoritm bazat pe starile posibile in care se poate afla jocul la un moment dat
4. implementarea are loc pe suportul oferit de laboratorul 0 de PM

piersicanu_radu_332cb.zip

piersicanu_radu_332cb.zip

Faza 1:

1. achizitionare piese pentru placuta de baza, impreuna cu seria

Faza 2:

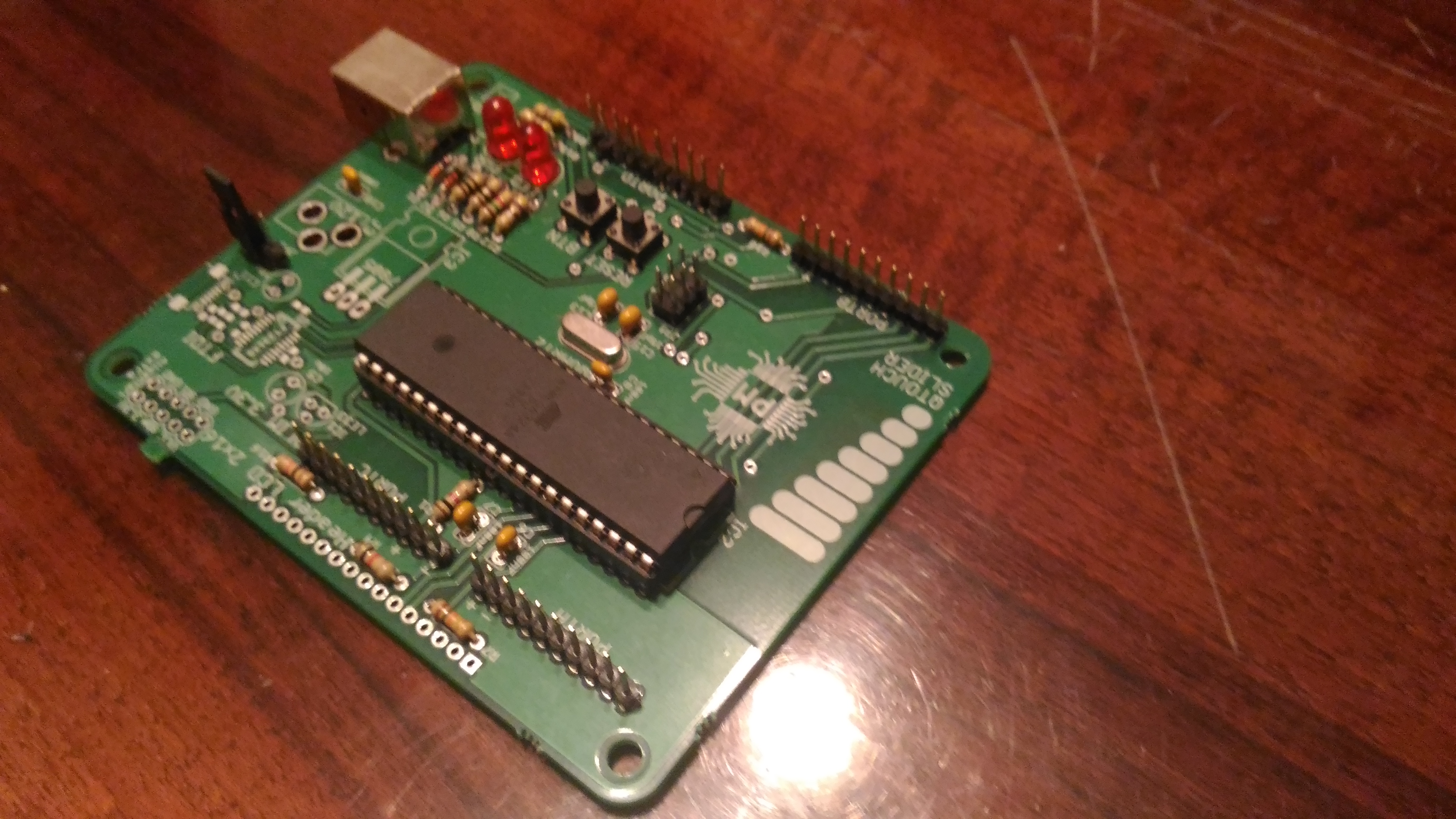

1. lipire piese pe placuta de baza

Faza 3:

1. Achizitionare placuta secundara si componente

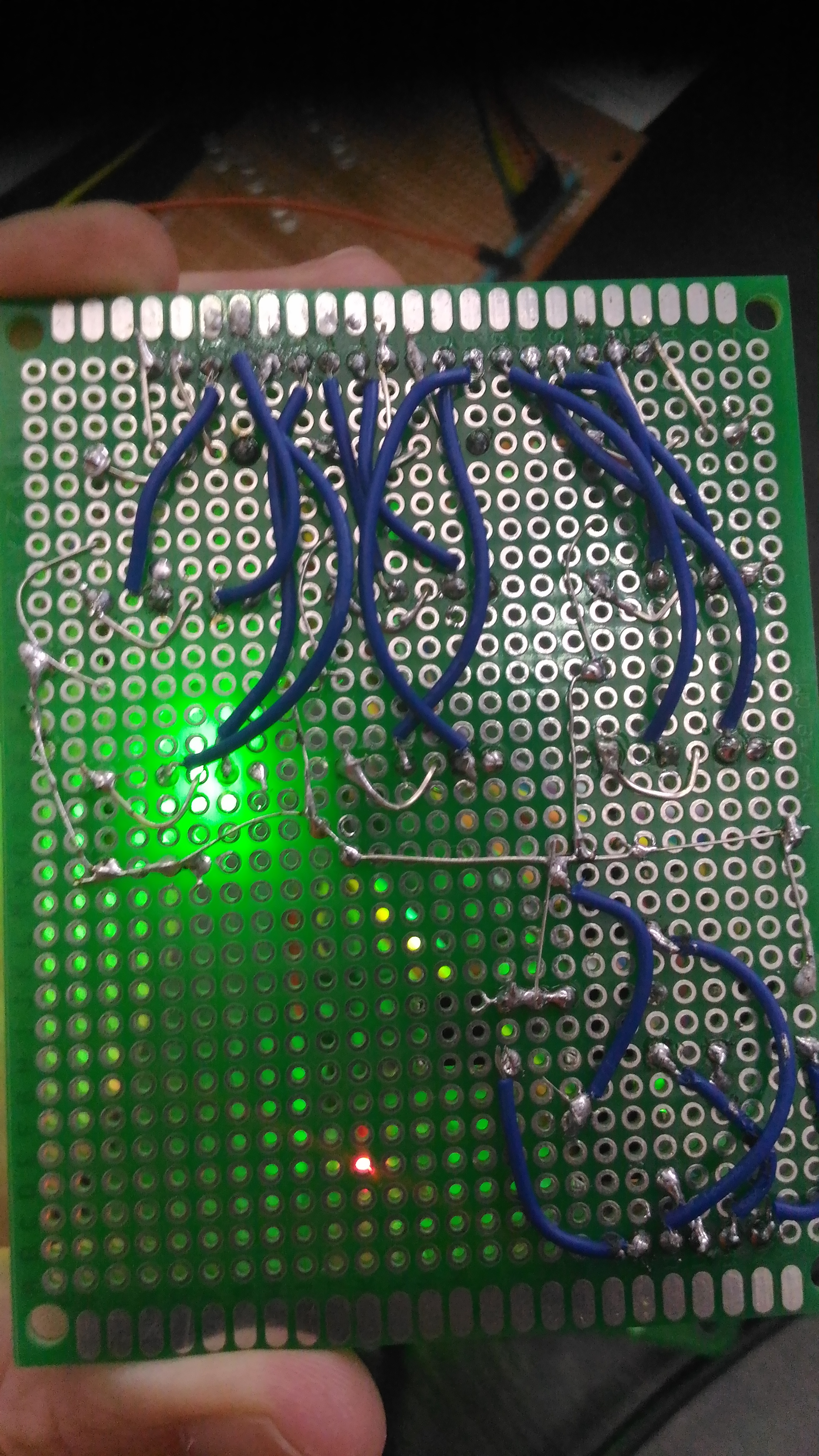

2. Lipire placuta secundara

Faza 4:

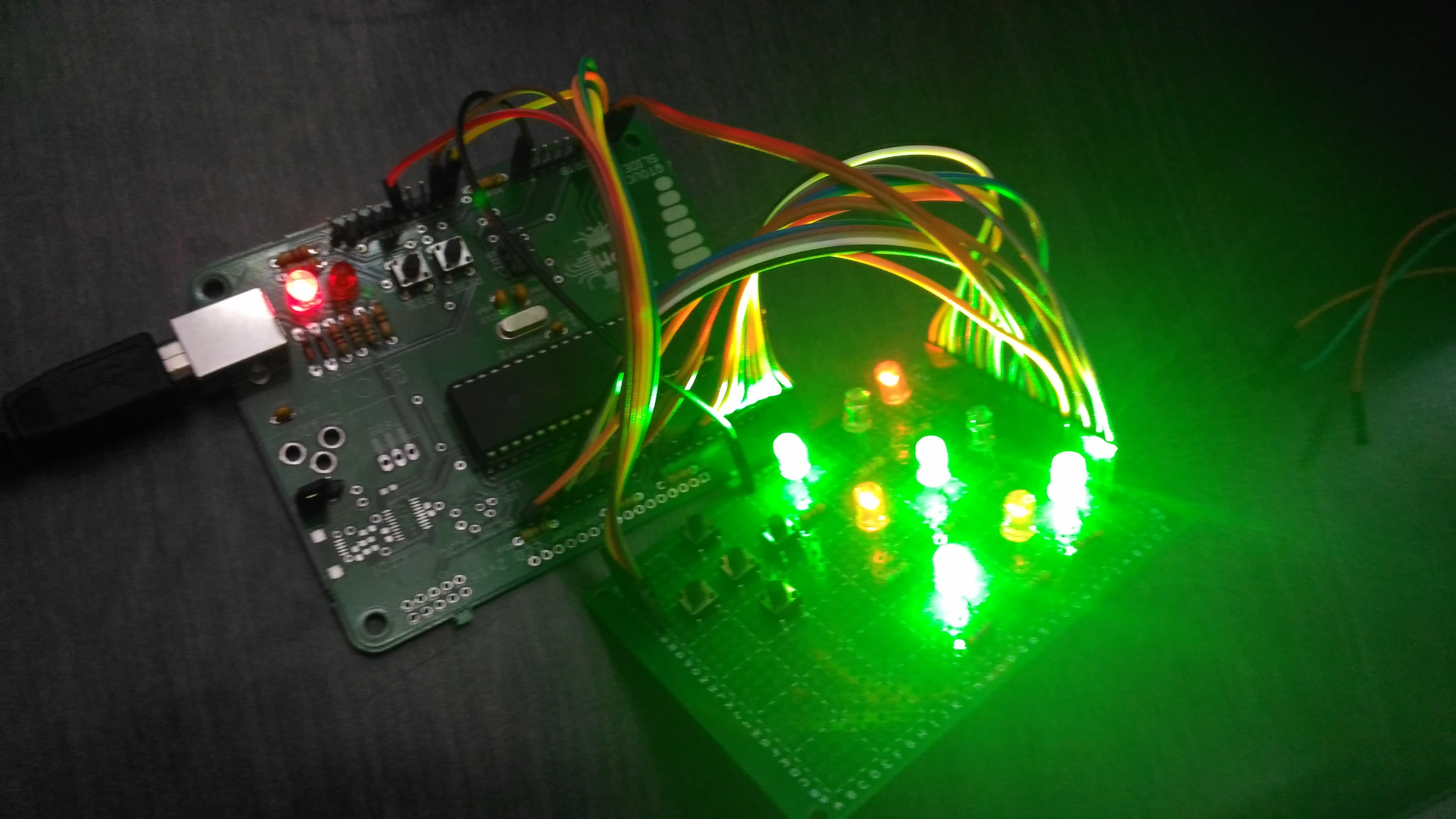

1. programare si testare

• Documentația în format PDF
