Roxana-Georgiana MACARIE (67116) - TETRIS
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Proiectul meu consta in implementarea jocului de Tetris pe un LCD grafic.
Prin intermediul acestui joc ne putem relaxa pentru cateva minute iar in acest fel putem uita de stresul cotidian.

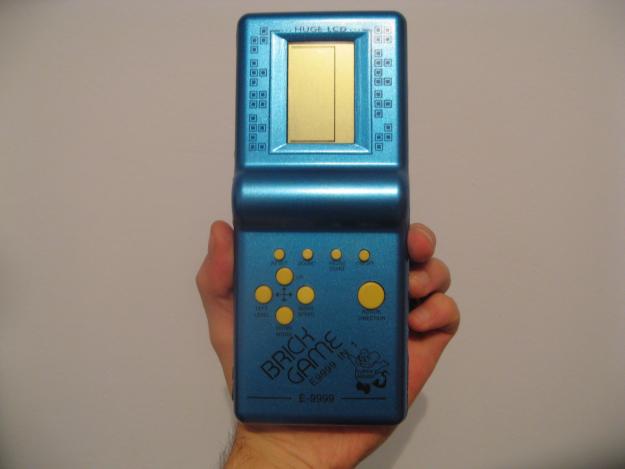

Acest joc imi aduce aminte de copilarie, in special de faimoasa consola Brick Game.
Descriere generală
Tetris este un joc puzzle ce presupune asezarea unor forme geometrice pe tabla de joc. Acestea vor aparea random iar scopul jocului este acela de a umple tabla de joc cu cat mai multe piese intr-un mod eficient. Formele geometrice pot fi mutate stanga/dreapta sau rotite cu 90 de grade pentru a se potrivi mai bine. Jocul se termina atunci cand s-a umplut toata tabla de joc si nu mai exista loc pentru alte forme. La final va exista o tabela cu cele mai bune scoruri.
Pe langa LCD va exista si un buzzer care va emite diverse sunete.
Miscarile pieselor vor fi controlate prin cele 5 butoane: start/reset, mutare stanga, mutare dreapta, rotire 90 de grade, utilizare bonus.
Schema bloc
Hardware Design
Lista piese specifice proiectului
| Nume | Numar bucati |
|---|---|
| LCD TFT 1.44” | 1 |
| Buzzer | 1 |
| Butoane | 5 |
| Fire mama-mama | 12 |
Lista componente de baza
| Nume | Numar bucati |
|---|---|
| Microcontroller (ATMega324) | 1 |
| Soclu microcontroller | 1 |
| Diode ZENER | 2 |
| Condensator 100nF | 2 |
| Condensator 15pF | 2 |
| Rezistenta 10K | 1 |
| Rezistenta 1.5K | 1 |
| Rezistente 100K | 2 |
| Rezistente 470K | 3 |
| Push Button | 2 |
| Quartz | 1 |
Schema electrica
Software Design
Mediul de dezvoltare
- Programmer's Notepad [WinAvr]
- BootloaderHID
Biblioteci
- gfx.h
- lcd.h
- stdio.h
- avr/pgmspace.h
- avr/io.h
- util/delay.h
- stdlib.h
Librarii 3rd-party
- Am folosit librariile folosite si la laborator
- Pentru driverul de TFT, am folosit libraria de gfx specifica

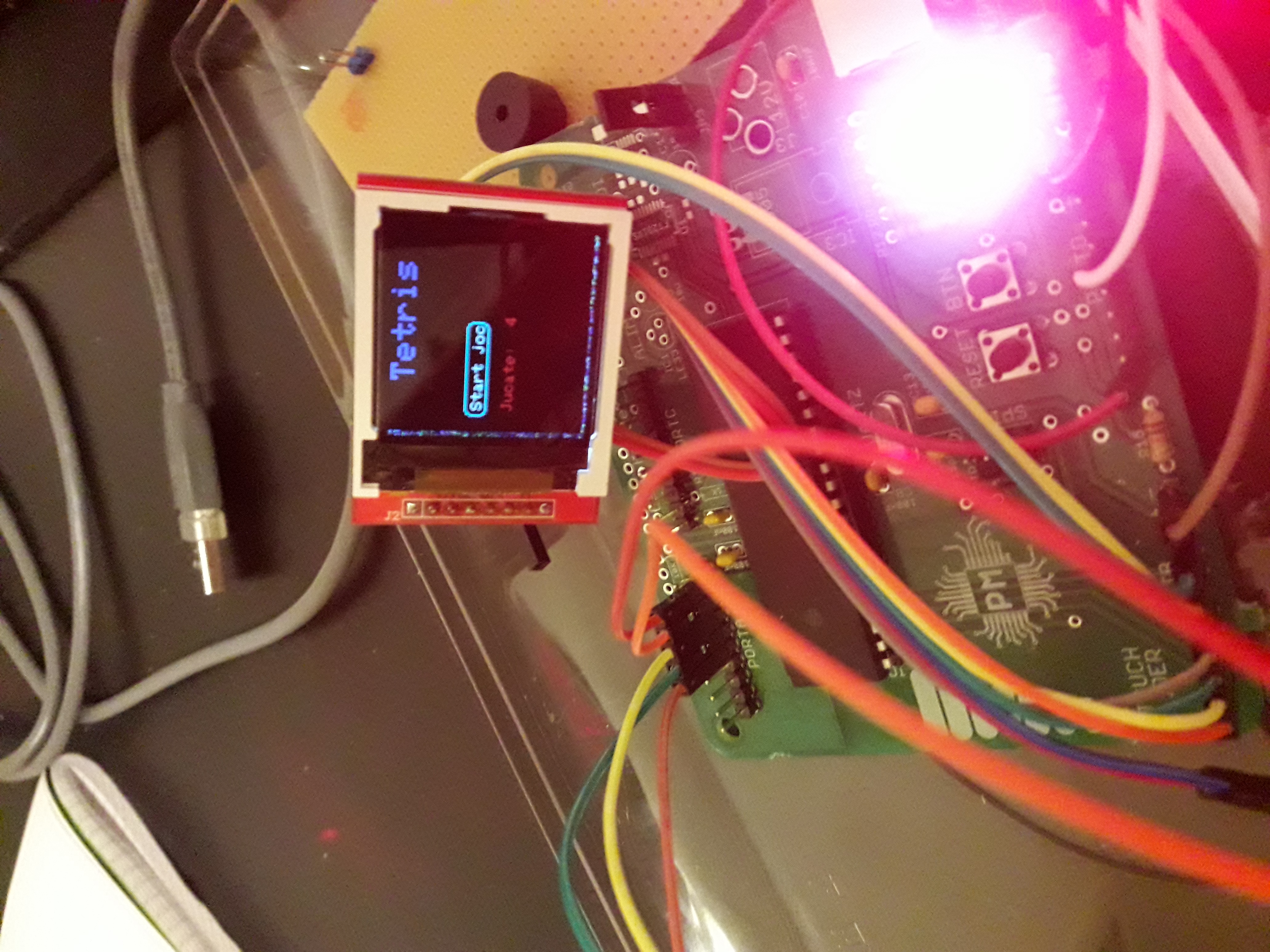

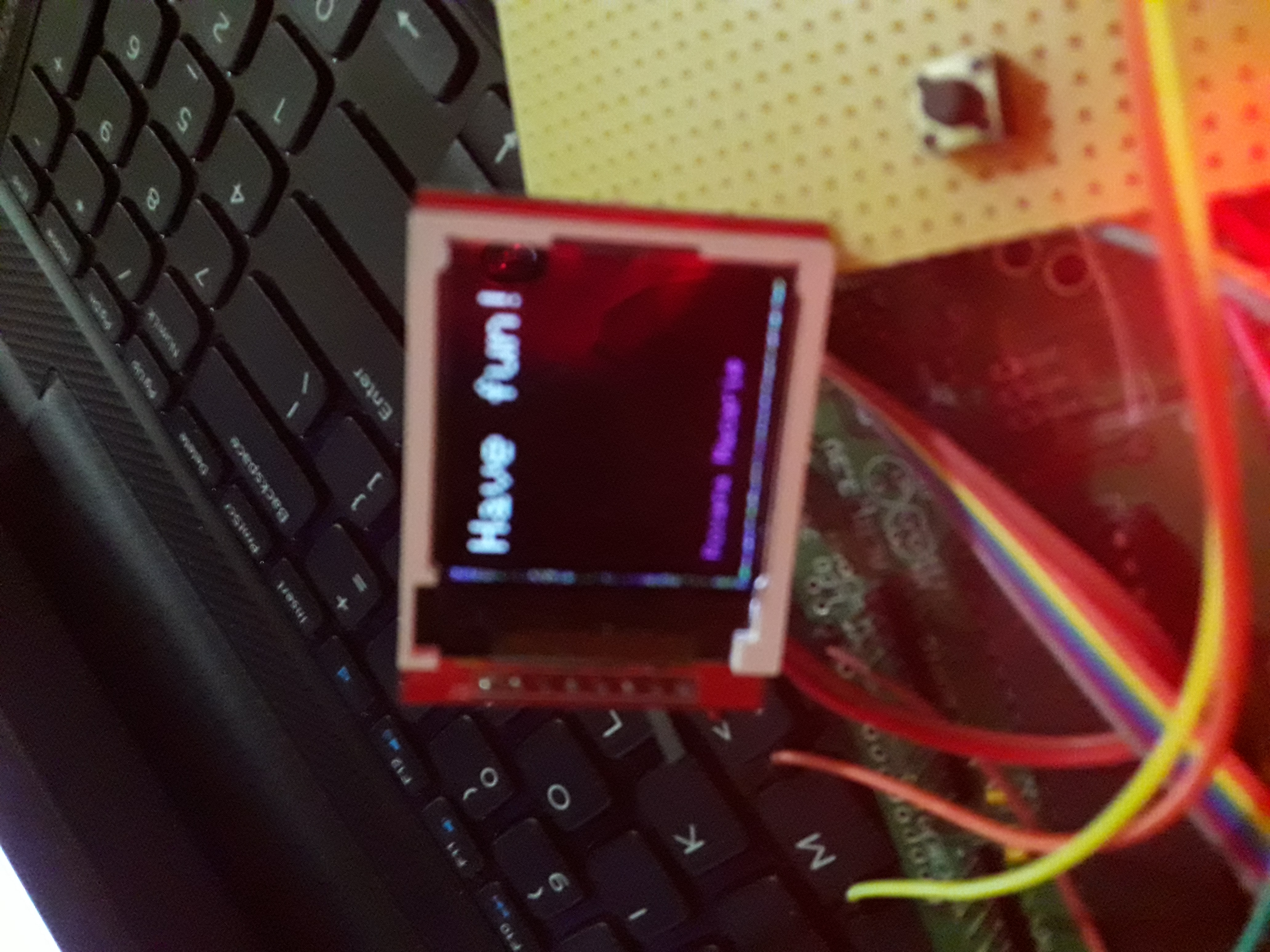

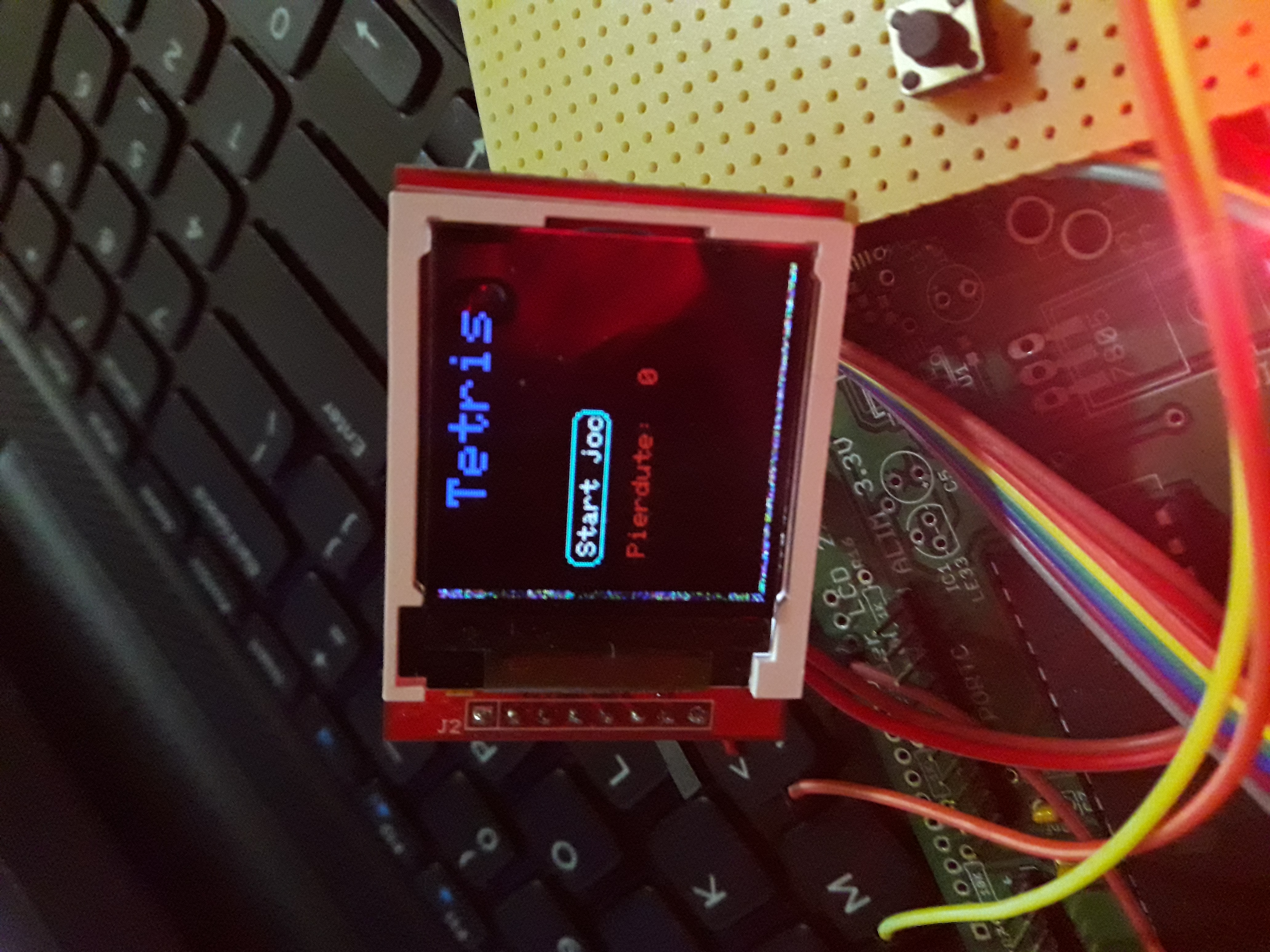

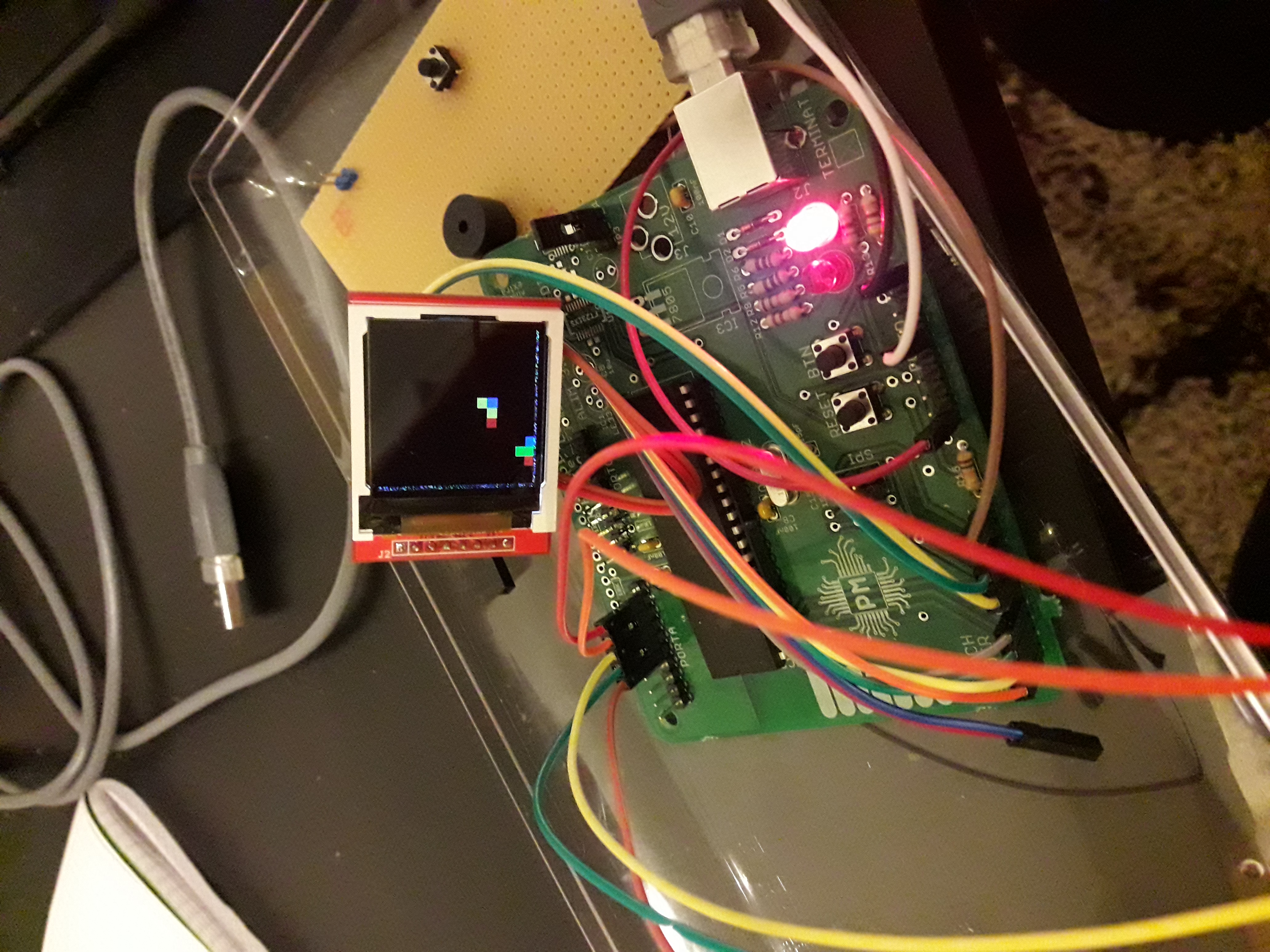

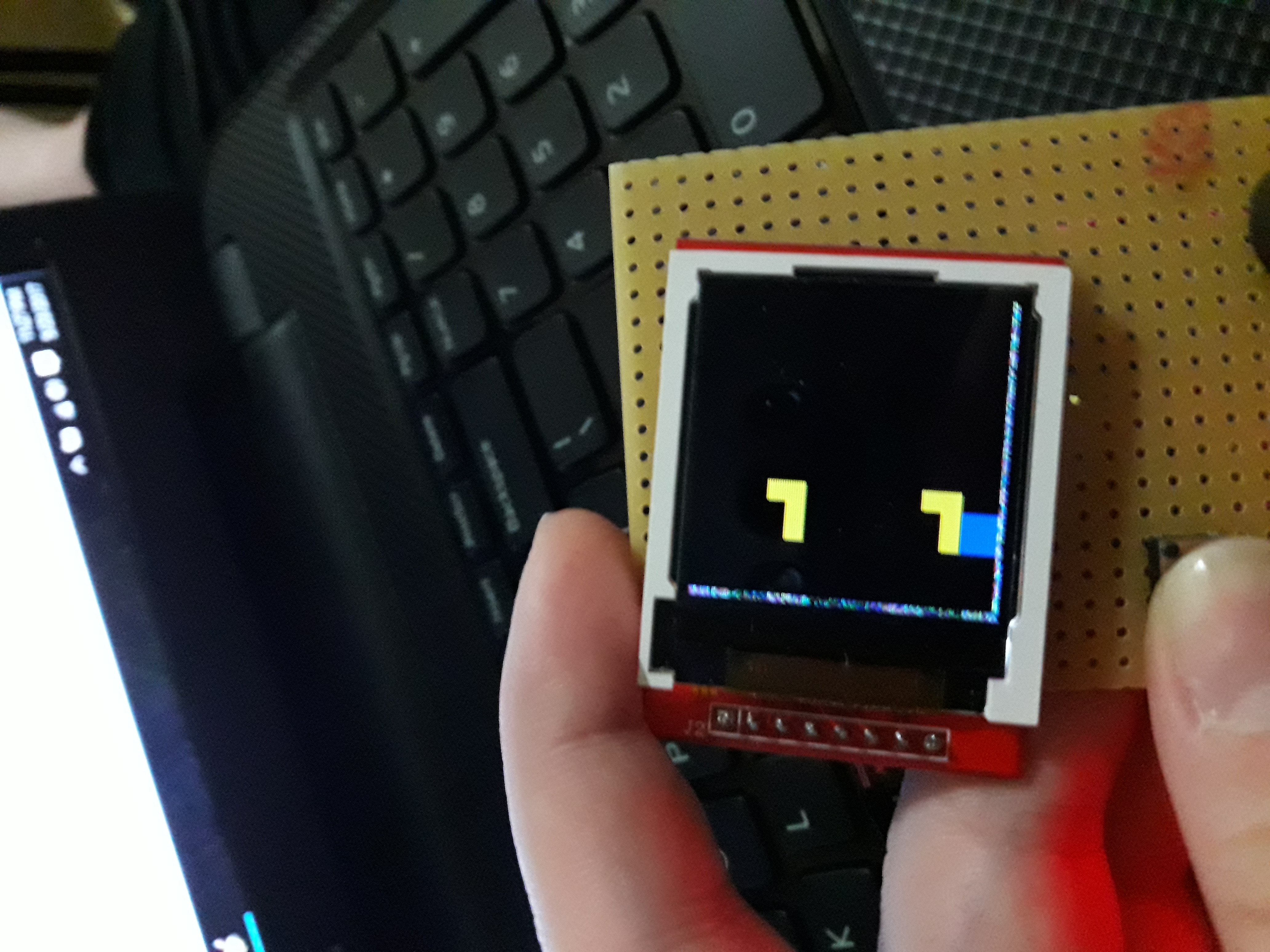

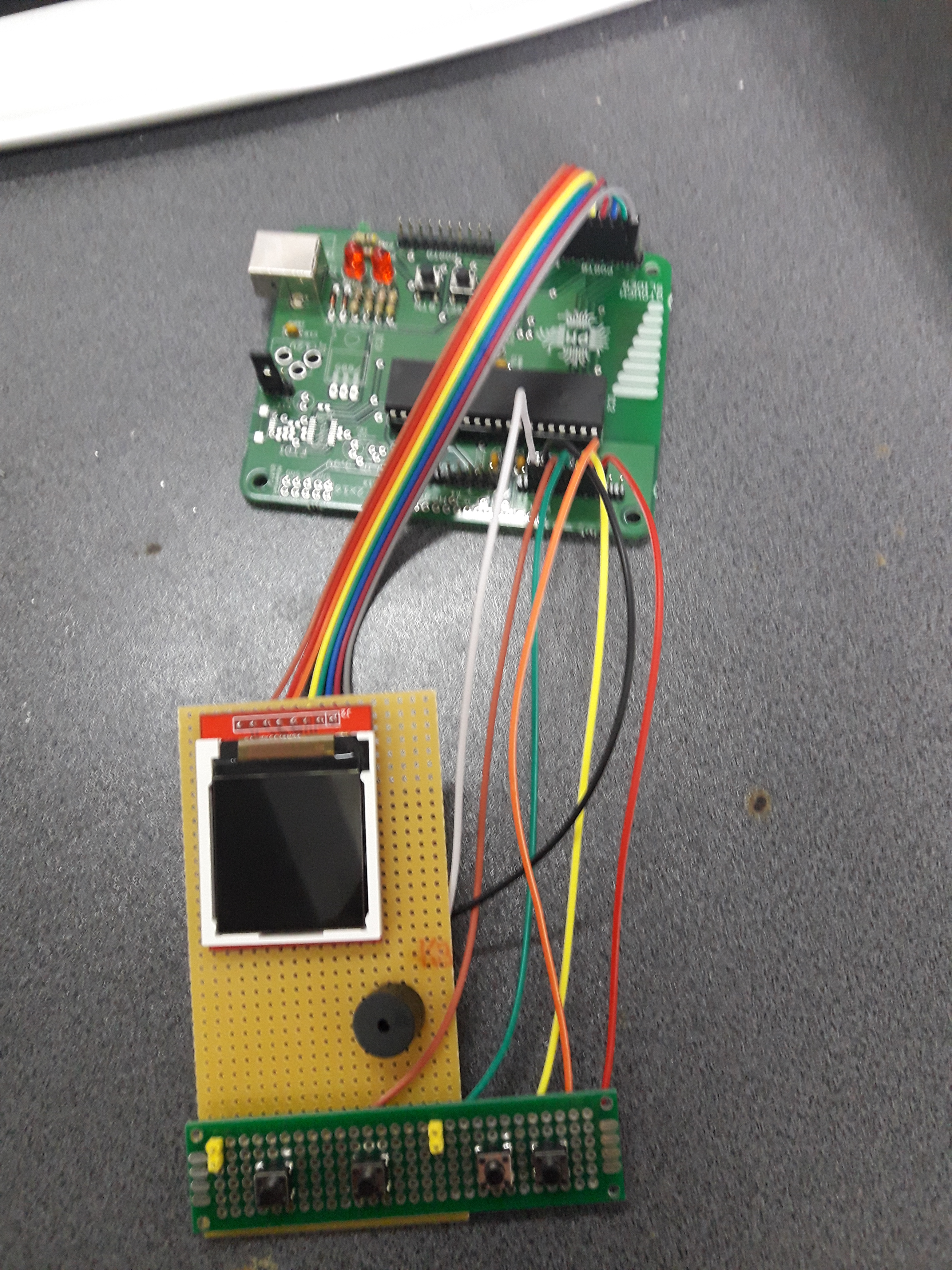

Rezultate Obţinute
Concluzii
Prin intermediul acestui proiect am avut ocazia sa am satisfactia unui lucru facut de mine de la cap la coada, atat partea de hardware, cat si partea de software.
A fost un proiect la care am muncit mult si a presupus mai mult efort decat am crezut initial, mai ales la partea de lipit.
Ma bucur ca am avut oportunitatea sa realizez un proiect practic de care sunt mandra.
Download
Jurnal
- 21 Aprilie - Tema proiectului, lista de piese si schema bloc

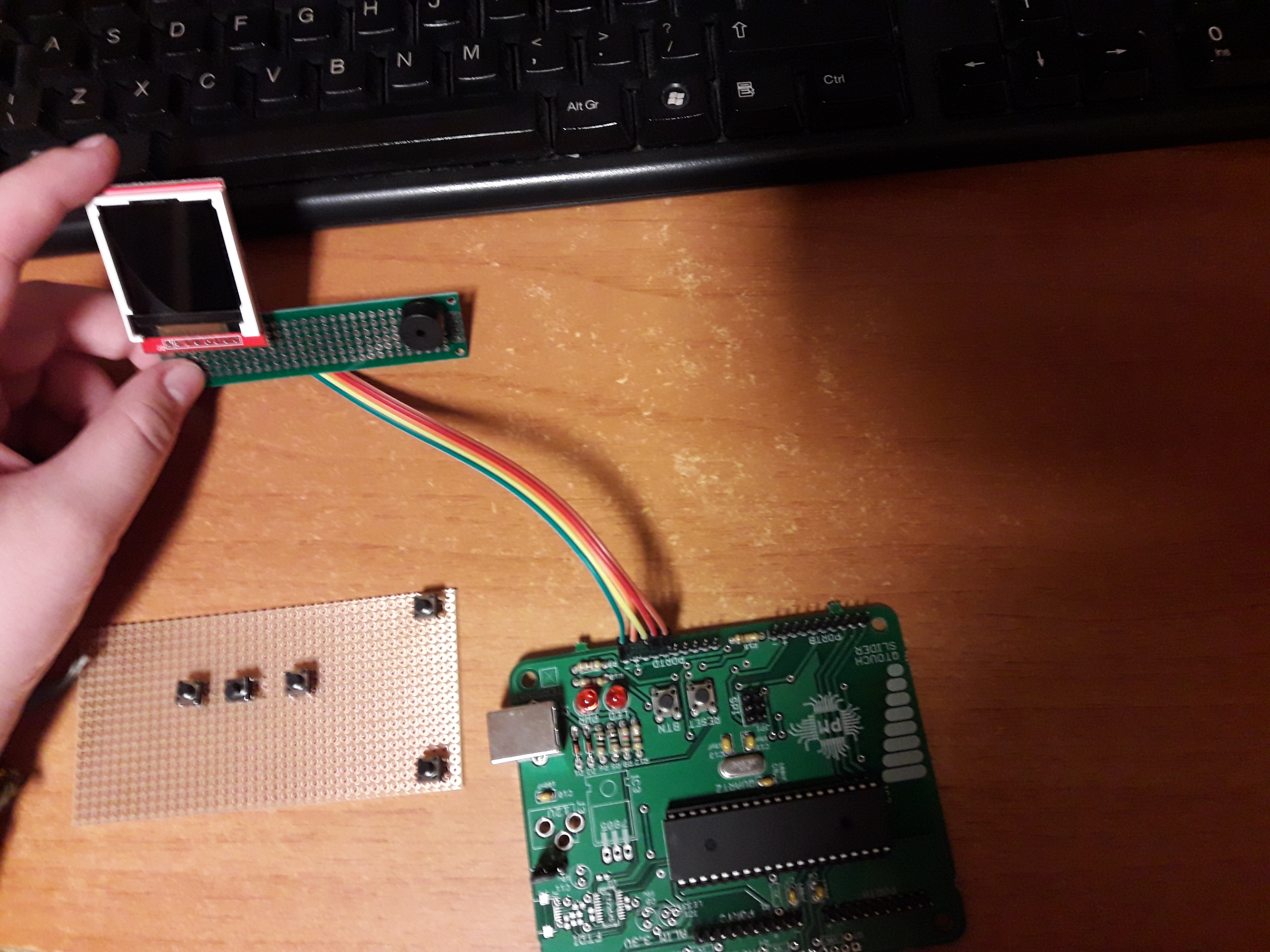

- 2 Mai - Placa de baza
- 6 Mai - Schema electrica
- 12 Mai - Am inceput lipirea componentelor pentru proiect

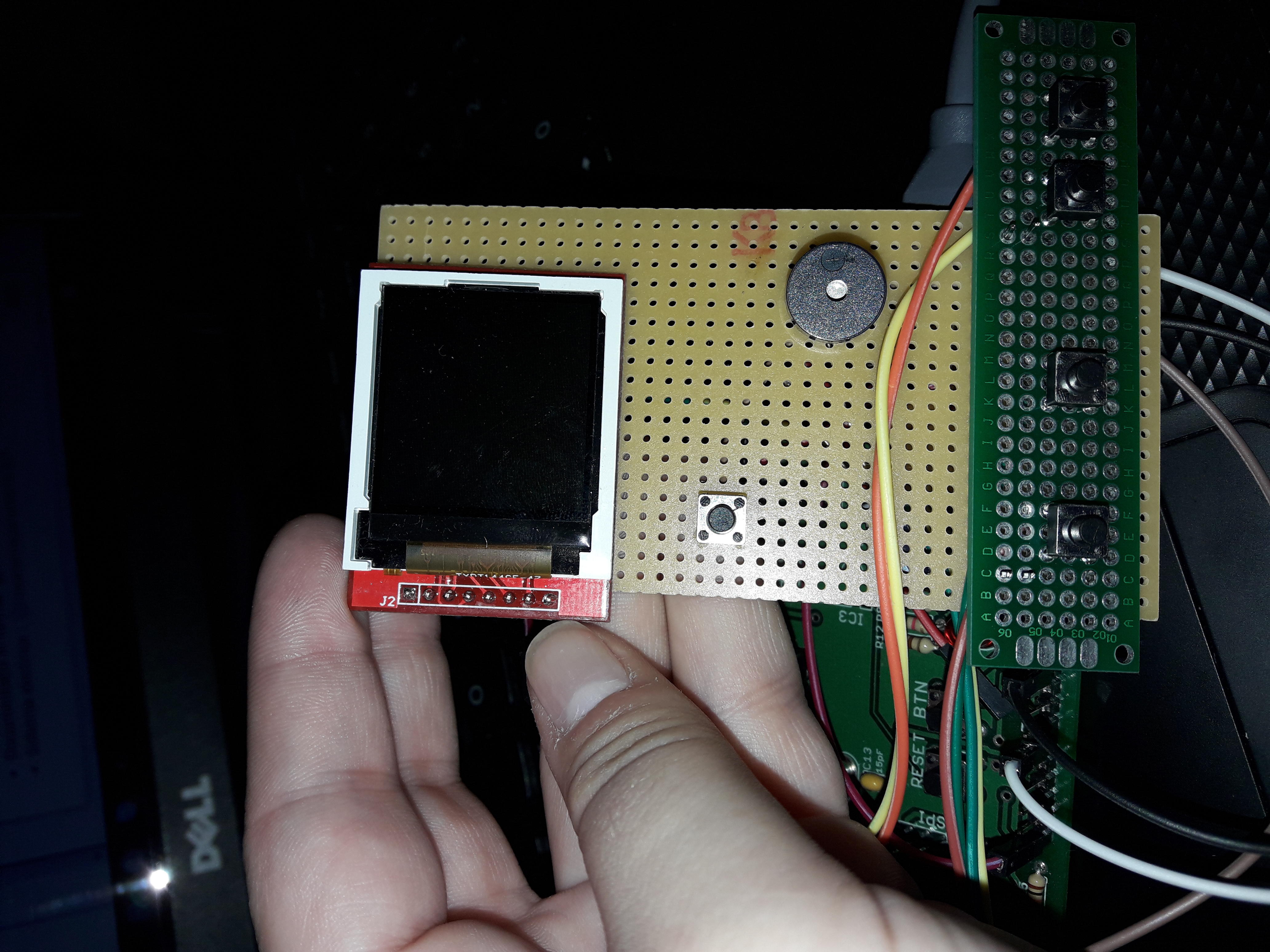

- 17 Mai - Am finalizat placuta hardware
- 22 Mai - Finalizare software
- 26 Mai - PM Fair
Bibliografie/Resurse
Resurse Hardware
- Schema electrica : roxanamacarietetris.sch
- PCB LCD : 1.44_spi_lcd_pcb.pdf
Resurse Software
- Datasheet LCD : 1.44_spi_lcd_datasheet.pdf
- Exemplu program LCD TFT :1.44_spi_lcd_example.zip
- GFX library : Adafruit-GFX-Library
- Documentația în format PDF
