Proiectul are ca scop realizarea unui sistem de afisaj bazat pe fenomenul optic “Persistence of vision”. Sistemul are in compozitie o coloana de LED-uri si un motor care roteste LED-urile formand o imagine in fata privitorului. Ideea de a realiza un astfel de dispozitiv mi-a venit in urma vizionarii unor filmulete pe Youtube.Mi s-a parut interesant modul in care cu o simpla coloana de LED-uri si un motor poti afisa o imagine.

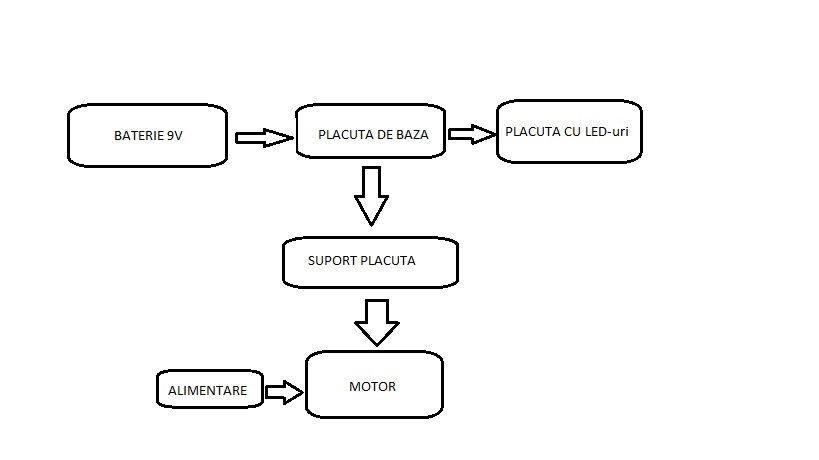

Schema bloc:

Lista piese:

• 7 leduri
• baterie 9V
• motor imprimanta
• 9 rezistente
• fire
• intrerupator
• suport pentru placuta
• mufa alimentare
• 4 betisoare
• placa de test

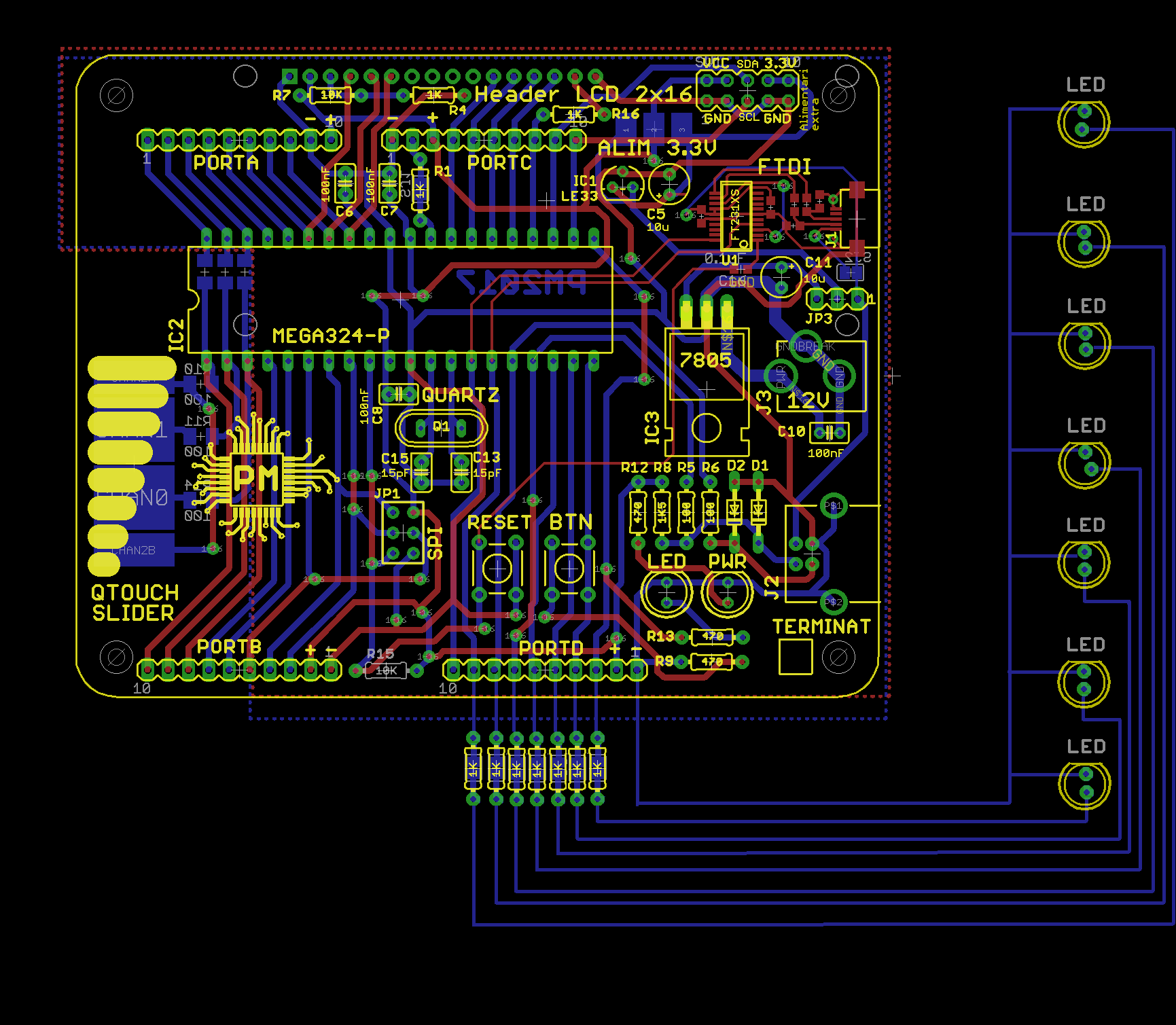

Schema electrica:

Limbaj de programare : C

Compilator:AVR-gcc

Arhiva cu fisierul C si makefile

pov_2017.zip

Am reusit sa obtin un dispozitiv functional.

Primul test:

https://www.youtube.com/watch?v=828PP7HSN_Y&feature=youtu.be

Versiune finala:

https://youtu.be/NKAEBjYpT9w

A fost un proiect interesant si mai dificil decat pare la prima vedere.

Arhiva proiect:

pov2017.zip

Initial am folosit un cooler de laptop

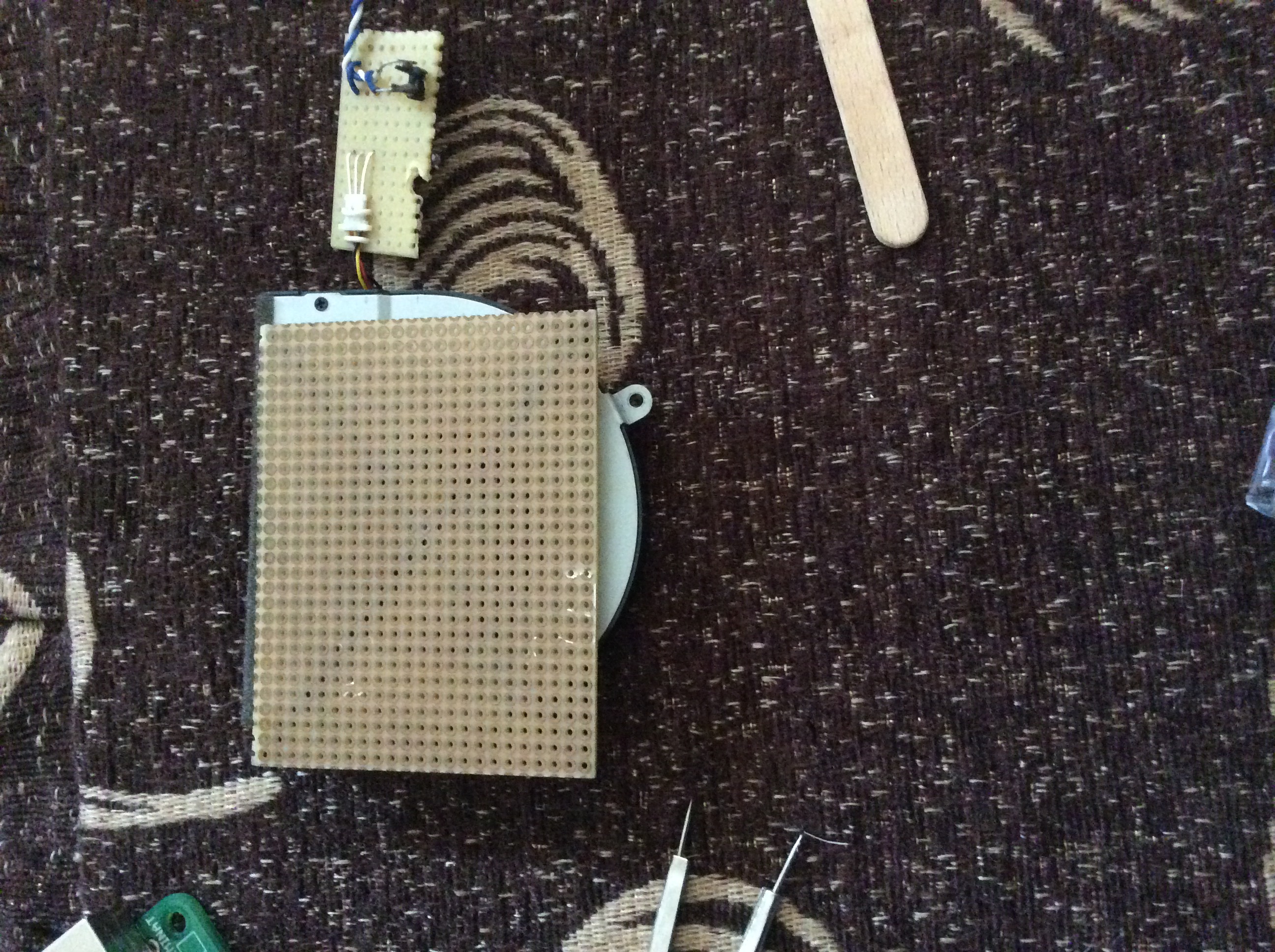

Pe el am lipit o bucata dintr-o placuta de test

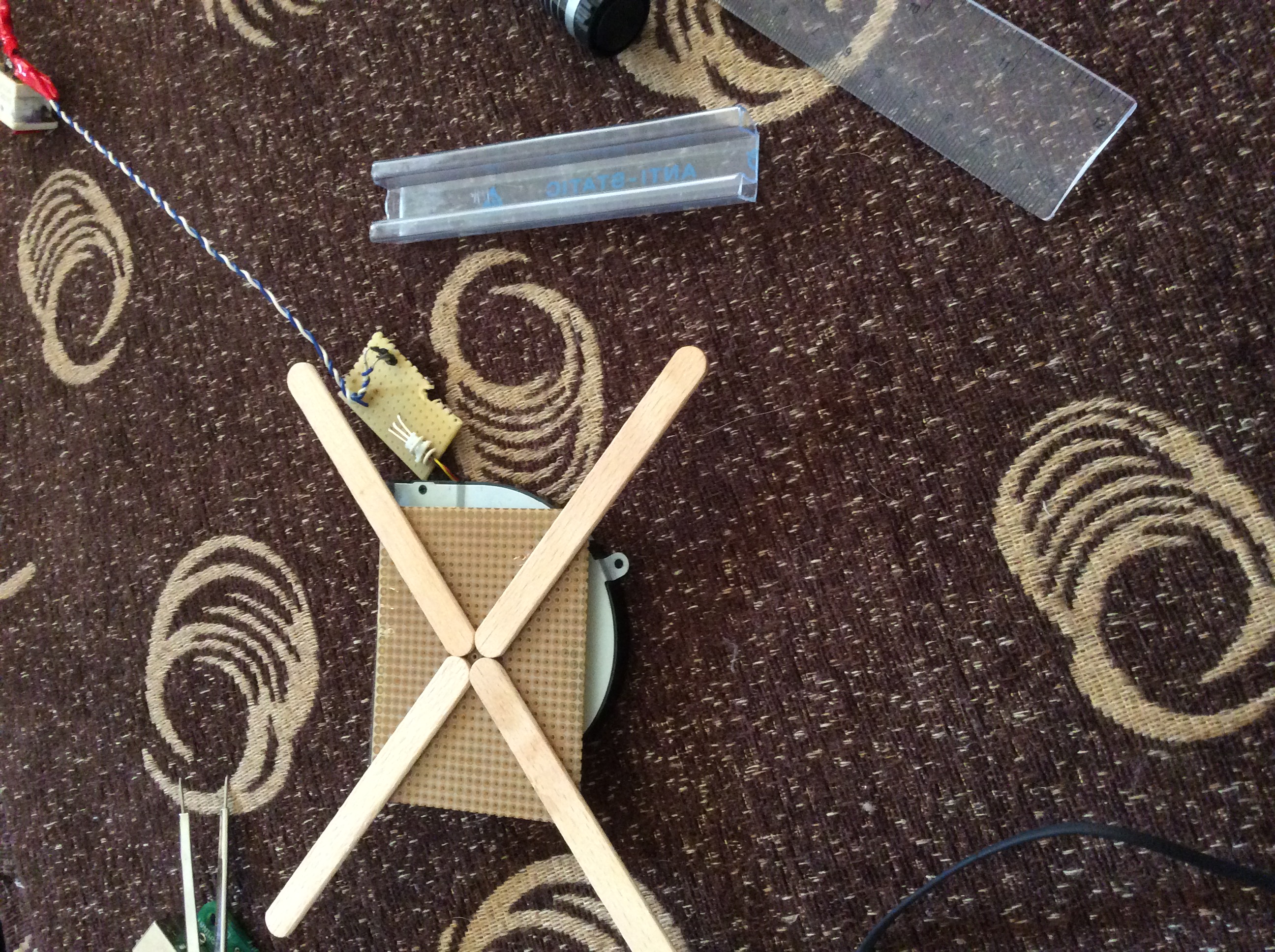

Iar peste placuta de test am lipit niste betisoare de care ulterior am prins placuta de baza cu ajutorul unor fire

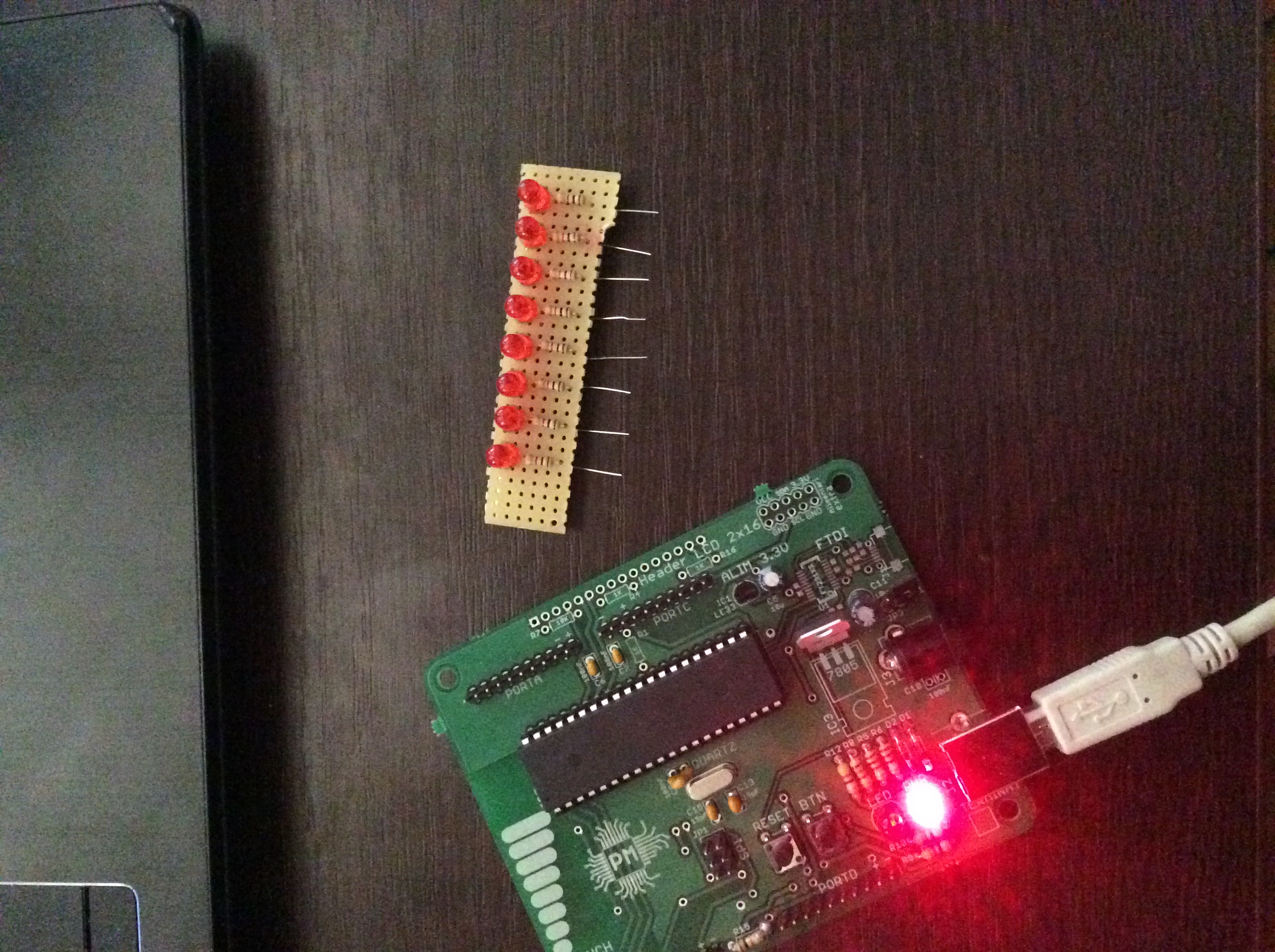

Am lipit led-urile si rezistentele pe o placuta

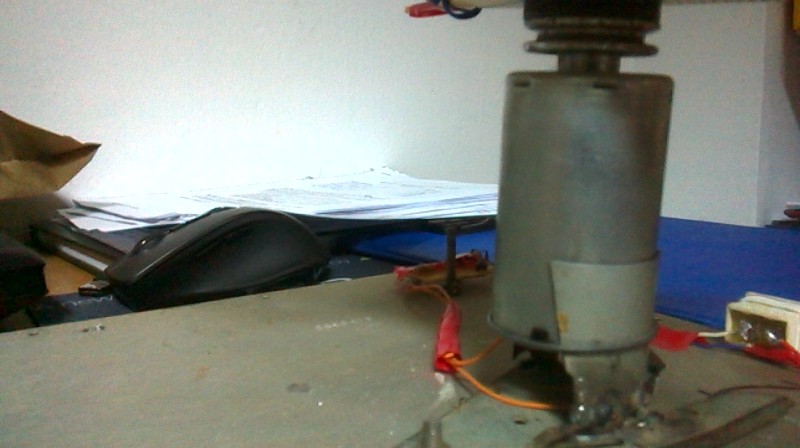

Am renuntat la cooler in favoarea unui motor de imprimanta mult mai puternic

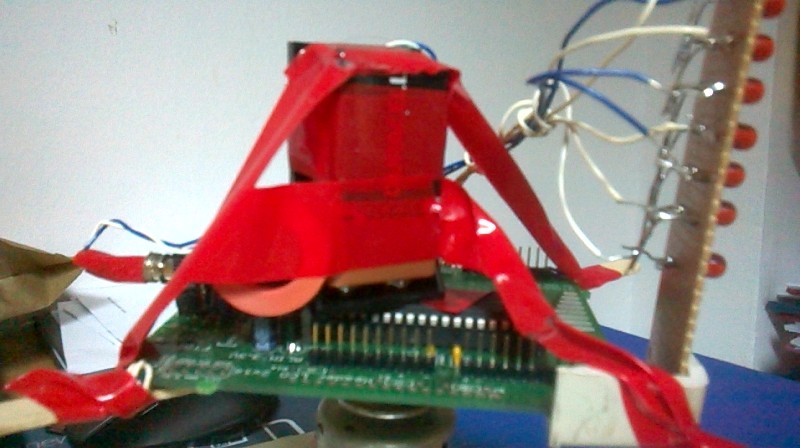

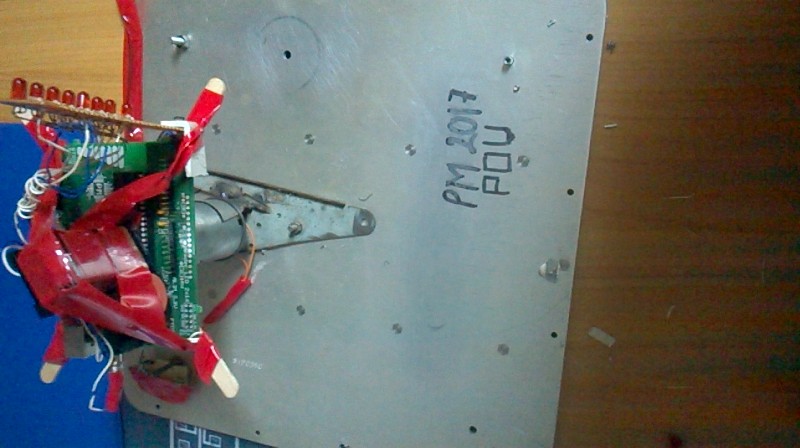

Am mutat tot ansamblul de pe cooler pe motor si am lipit cu superglue

Bateria de 9V am prins-o cu banda izolatoare de capetele betisoarelor

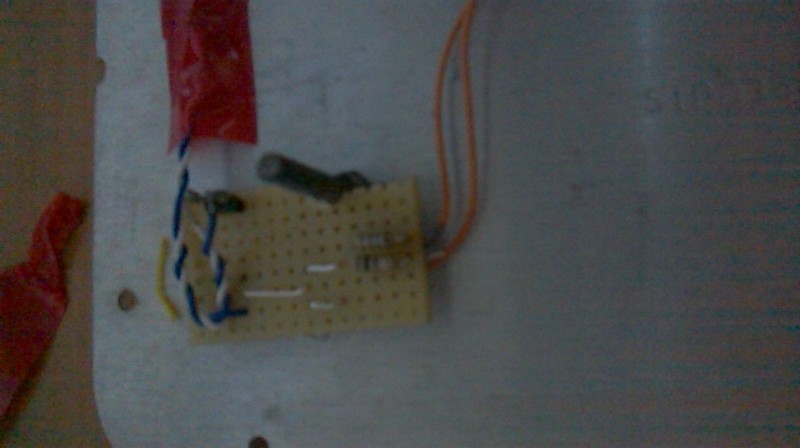

Pentru a diminua puterea motorului am pus doi rezistori de 100ohmi legati in paralel

POV : https://www.youtube.com/watch?v=RfGSqP2W74Q

http://en.wikipedia.org/wiki/Persistence_of_vision

http://www.atmel.com/Images/Atmel-42743-ATmega324P_Datasheet.pdf

http://cs.curs.pub.ro/wiki/pm/
