Analizatorul de spectru are rolul de a descompune un spectru in mai multe benzi de frecventa, in cazul actual fiind vorba de un spectru audio. Input-ul va fi preluat de la un microfon, iar pe LCD se vor afisa frecventele corespunzatoare pentru 16 benzi. Ca utilitate,analizatoarele spectrale se folosesc in industra audio, i.e. pentru a face comparatii intre echipamente audio sau pentru a gasi frecvente deficitare in inregistrari.

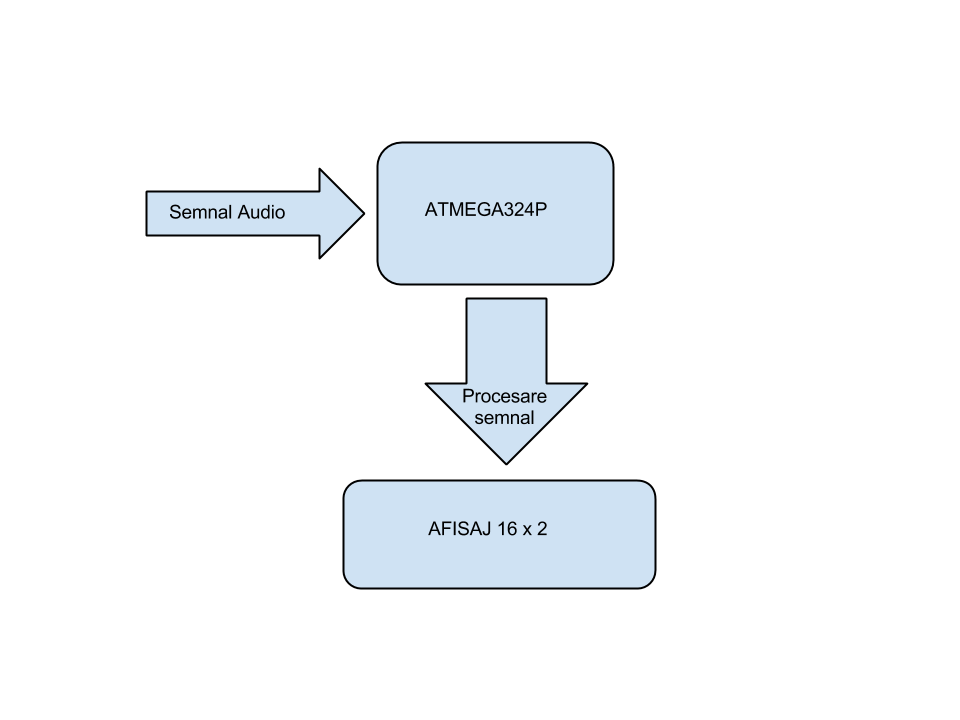

Input-ul va fi preluat prin intermediul unui microfon, iar semnalul este convertit din analog in digital folosind microcontroller-ul. Ca algoritm se va folosi FFT sau DFT pentru a obtine amplitudinile benzilor si se vor afisa pe LCD.

Din punct de vedere hardware, se va folosi un microfon pentru a prelua intrarea audio, un microcontroller pentru procesarea datelor si un display LCD pentru afisarea acestora.

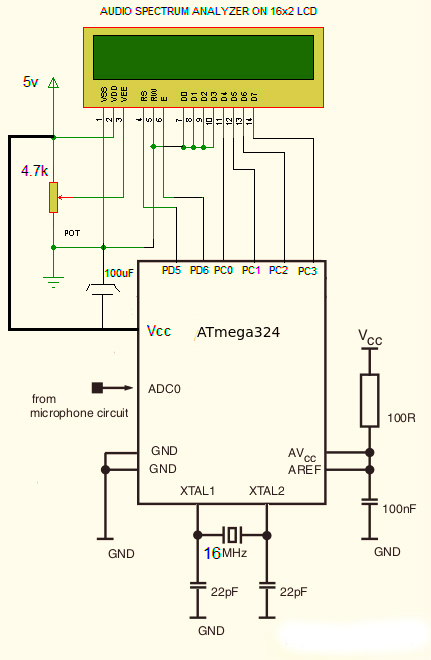

Schema proiectului este prezentata mai sus.

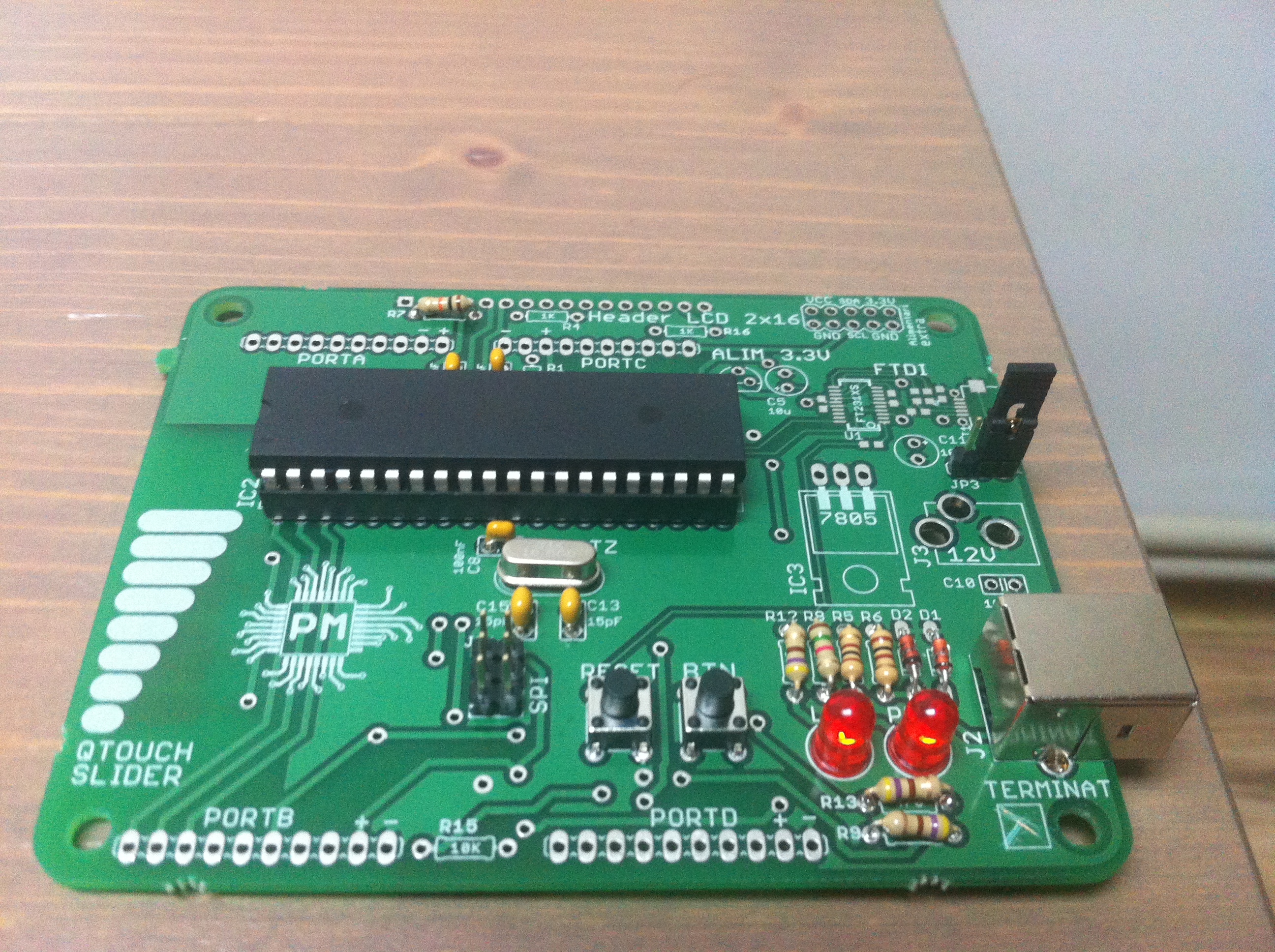

In punctul curent al implementarii, placa de baza arata astfel:

Se va folosi mediul de dezvoltare WinAVR, iar implementarea efectiva se baza pe realizarea unei transformate Fourier a semnalului de intrare, dupa procesare.

• Documentația în format PDF
