Prezentarea pe scurt a proiectului :

“Connect Four” / “In a Raw” este un joc in doi in care fiecare player isi alege culoarea si trebuie sa realizeze pe o linie 4 culori consecutive (diagonala/orizontala/verticala). Jocul este o matrice de leduri si atunci cand se apasa butoanele se aprin ledurile.

https://en.wikipedia.org/wiki/Connect_Four

Lista de Piese

1. Placa de baza
2. Placa secundara 18(cm) X 30(cm)

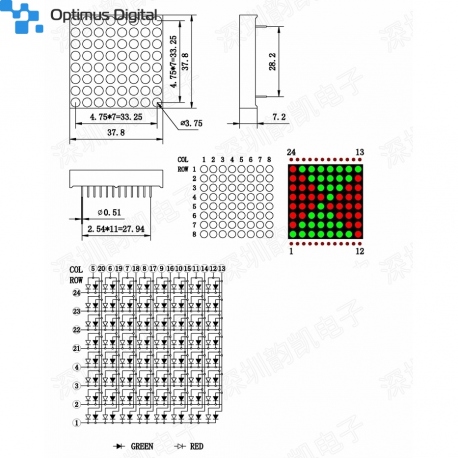

3. Matrice de leduri
4. 5 Butoane
5. 42 Leduri bicolore
6. Fire de legatura 50
7. Rezistente : 24 R - 330 Ω , 6 R - 1000 Ω

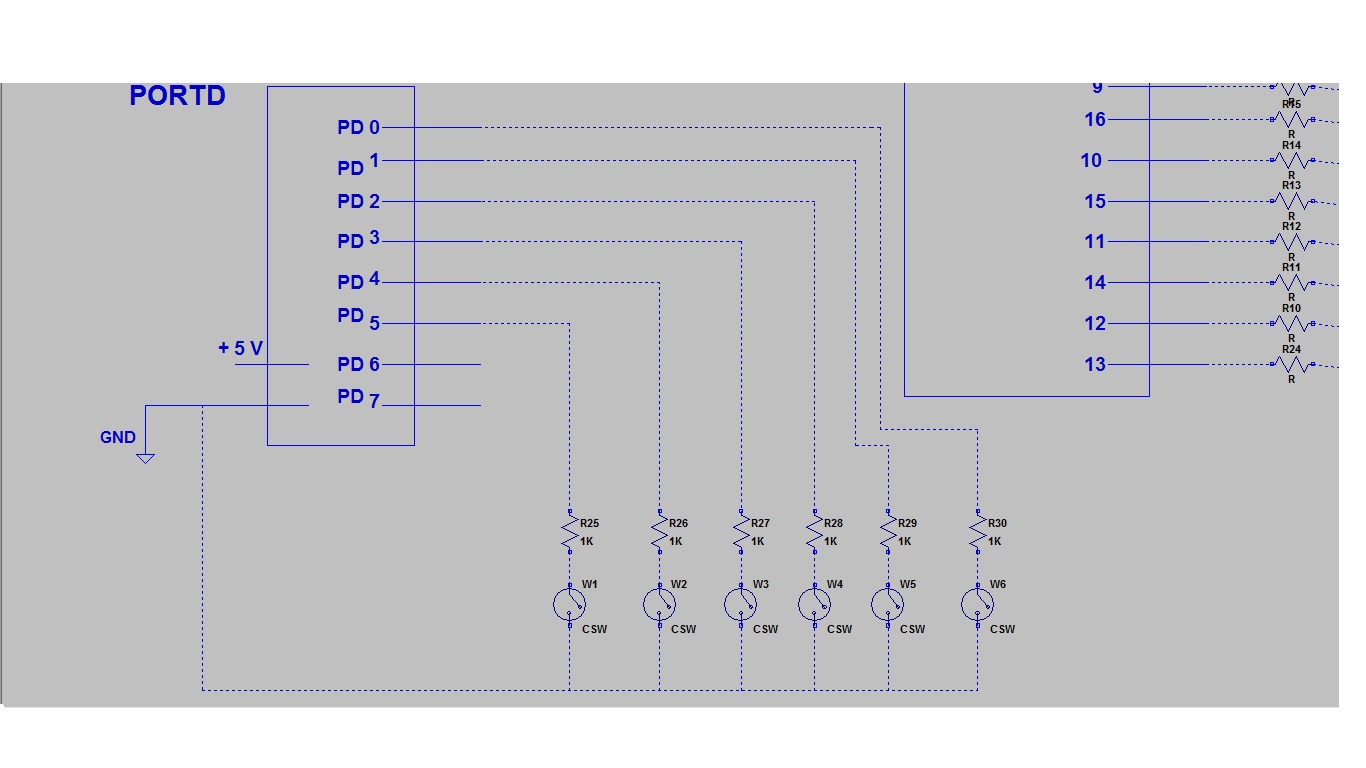

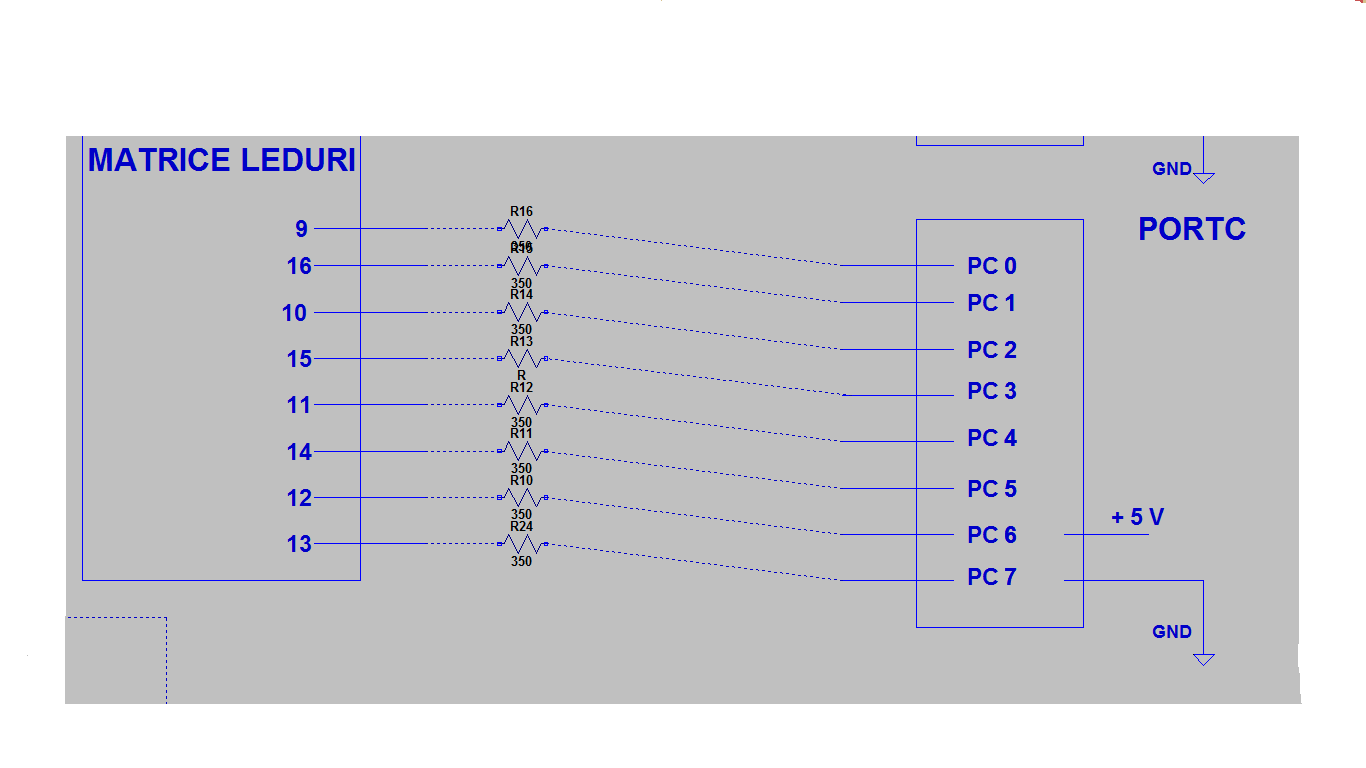

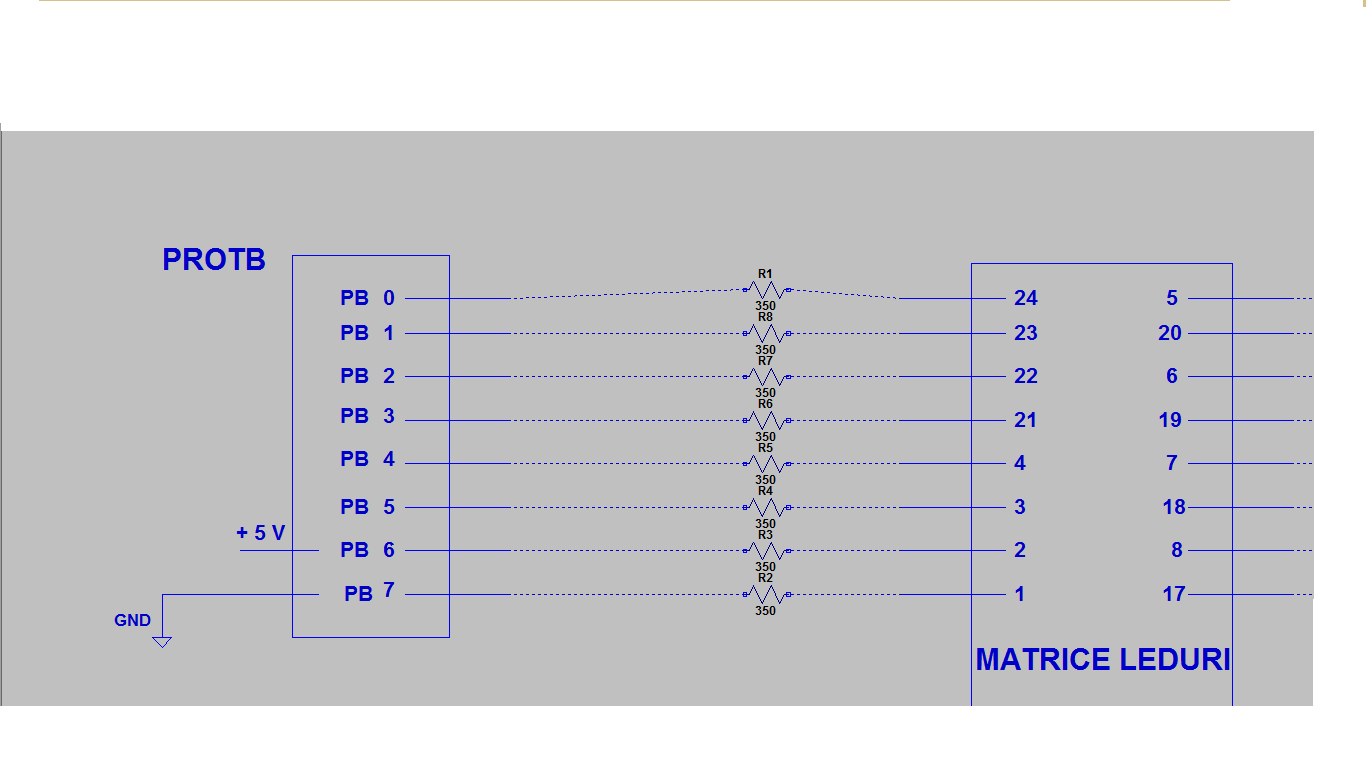

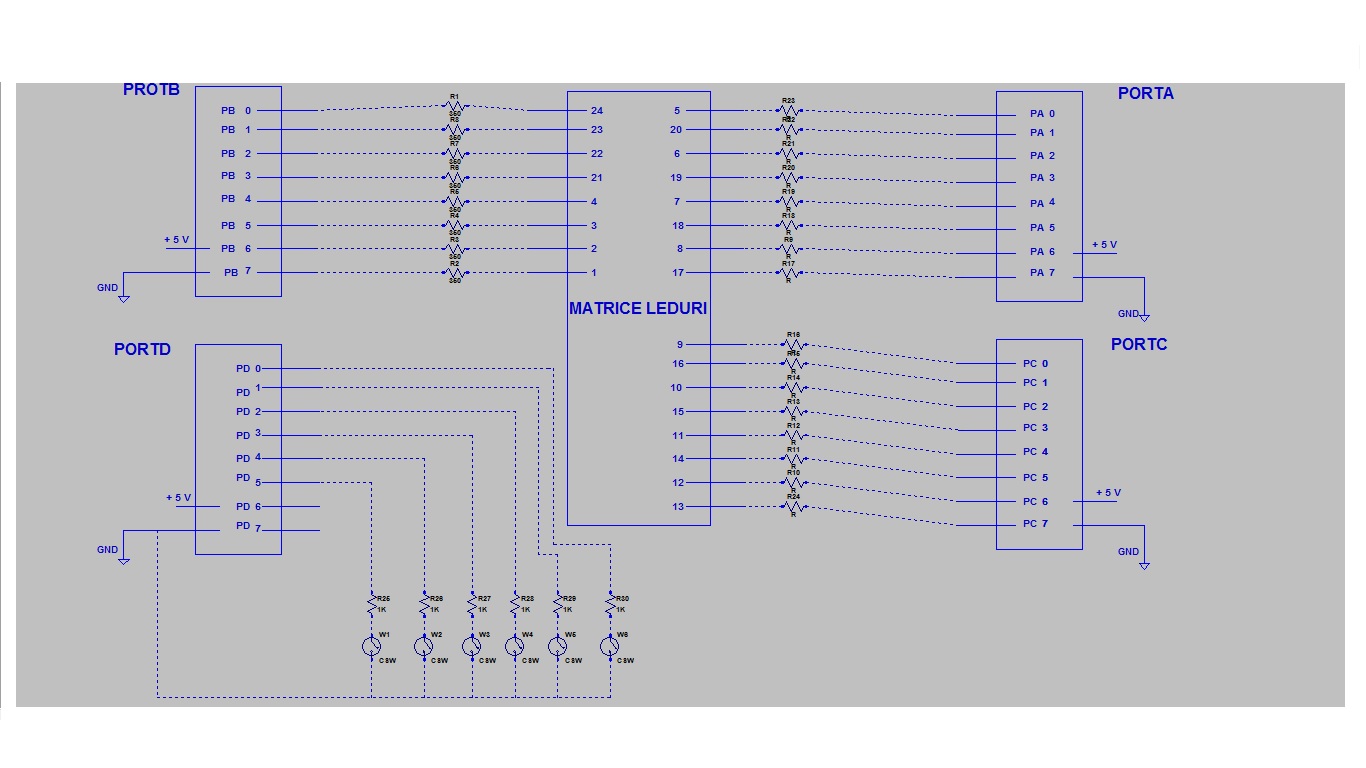

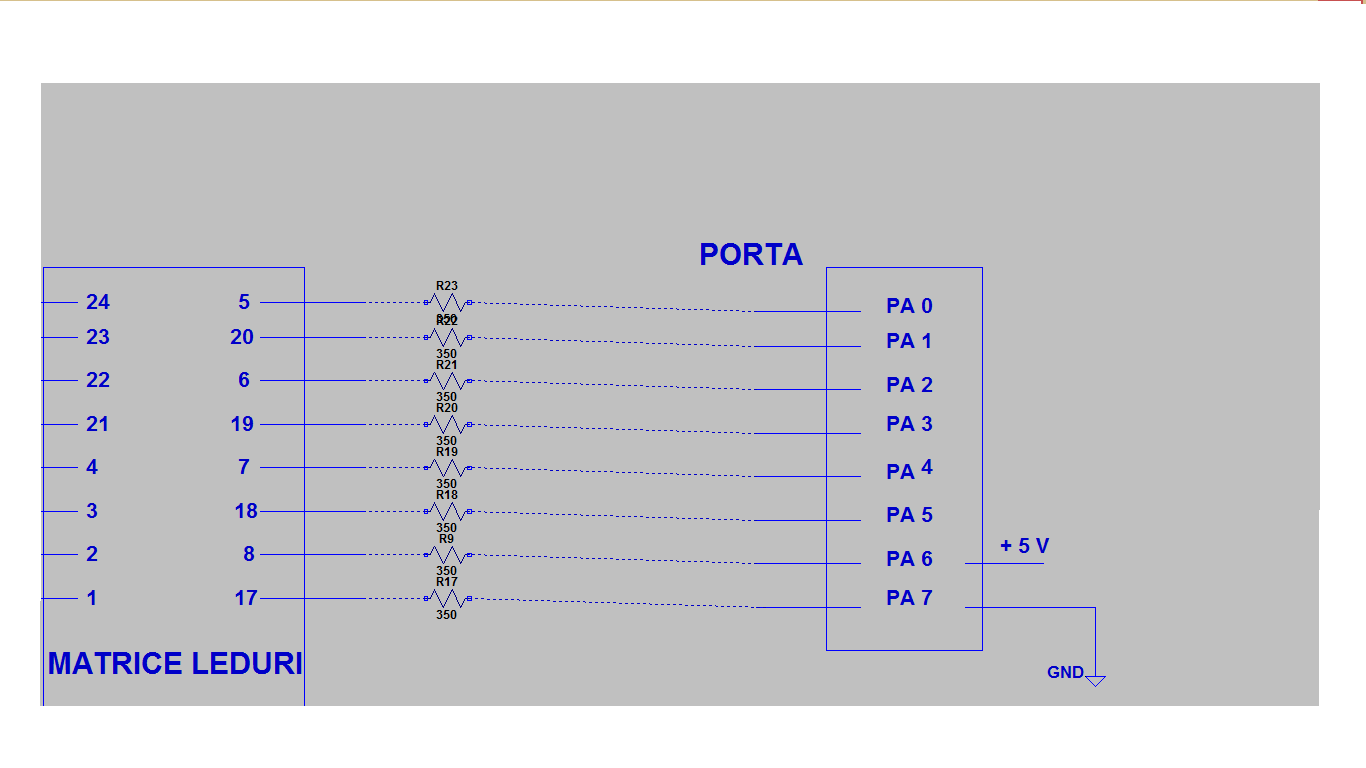

Schema Electrica :

Am pornit de la laboratorul 0:

#define F_CPU 16000000

#include <avr/io.h> #include <util/delay.h>

#define DELAY_SECVENTA 250 #define NUM_SECVENTE 6

#define MORSE_LUNG 150 #define MORSE_SCURT 50 #define MORSE_PAUZA 50

#define NUM_NOTE 8

int frecventa_nota[NUM_NOTE] = {

262, 294, 330, 349, 392, 440, 494, 523

}; void exemplu(void) {

DDRD |= (1 « PD6); while(1)

DDRB |= (1 << PB0);

}

int main(void) {

exemplu();
return 0;

}

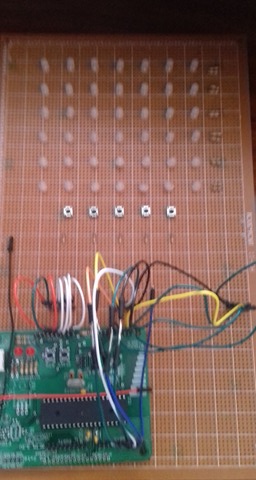

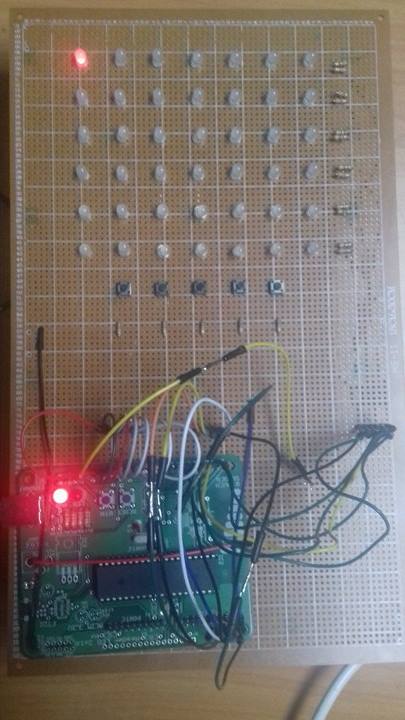

Rezultat :

https://drive.google.com/open?id=0B9eVKspioLx1MlMyNm94bzhqWW8

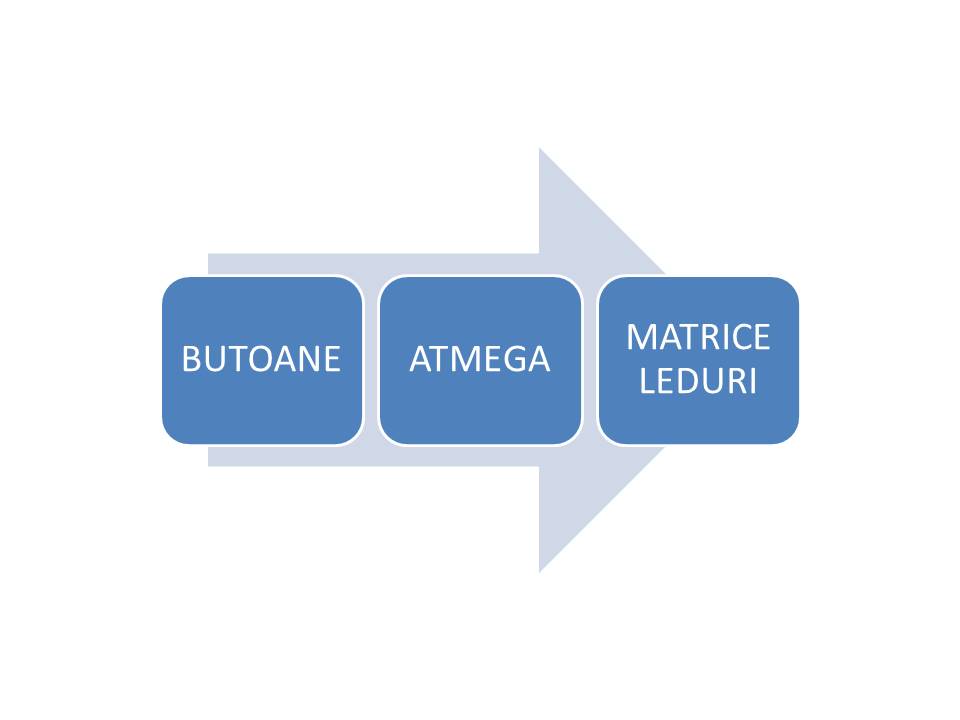

Milestone 1: documentarea jocului, realizarea schemei bloc si a listei de piese

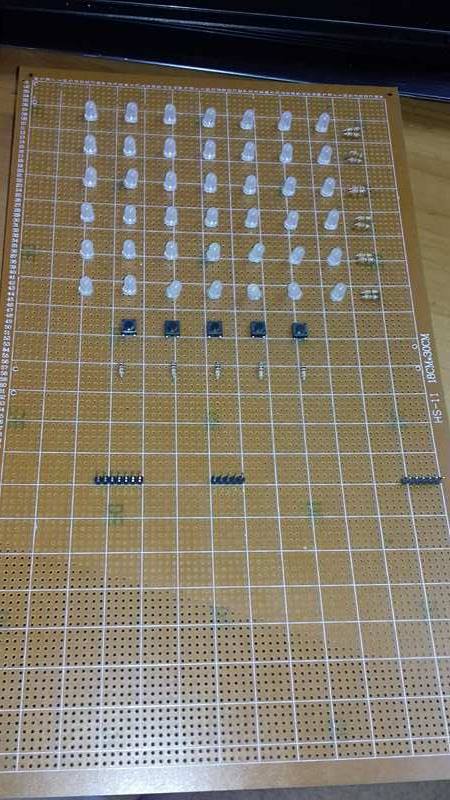

Milestone 2: realizare placutei de baza

Milestone 3: realizarea schemei electrice

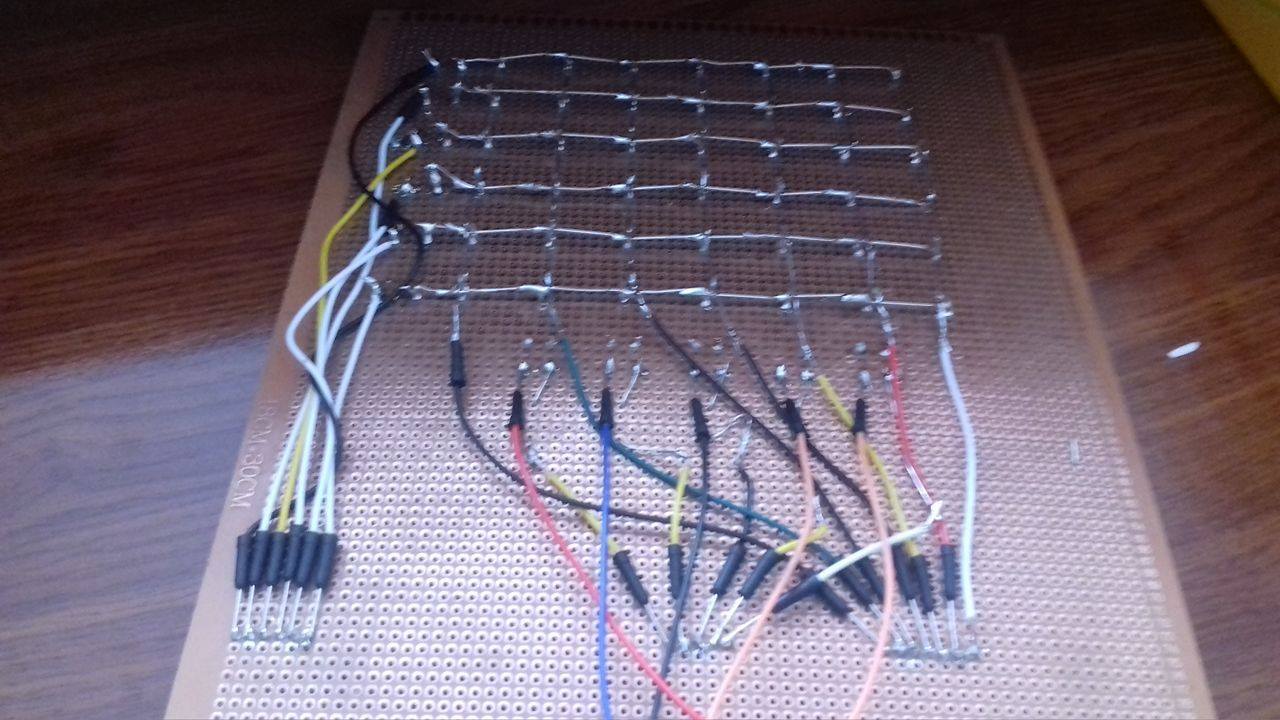

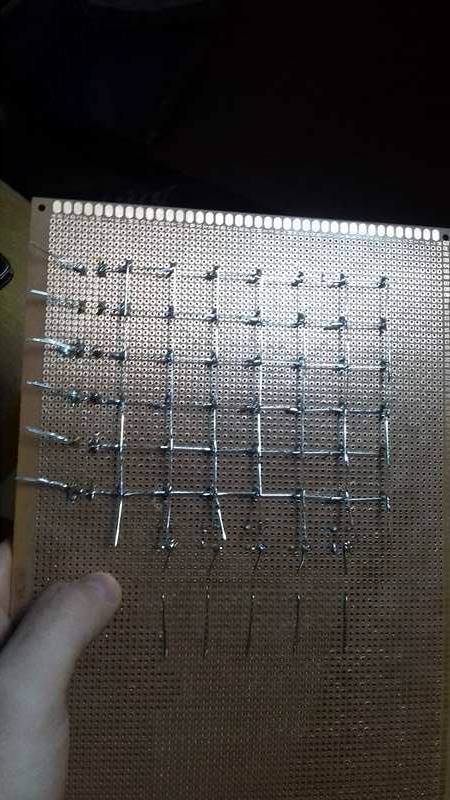

Milestone 4: Am cumparat piesele necesare si le-am lipit.

Resurse Hardware:

 Piese cumparate: - https://www.optimusdigital.ro/
                  - http://www.conexelectronic.ro/ro/4-componente-electronice

• Documentația în format PDF
