Andrei VIȘAN (67049) - Easy Light
Autorul poate fi contactat la adresa: Login pentru adresa
Introducere
Scopul acestui proiect este realizarea unui sistem de iluminat interior ce adapteaza lumina unor led-uri in functie de lumina ambientala.
Sistemul va monitoriza intensitatea si culoarea luminii ambientale, adaptand intensitatea led-urile interioare pentru a pastra o intensitate luminoasa si o culoare constanta. Un astfel de sistem poate fi util in orice loc se doreste pastrarea unei lumini constante fara distrageri.

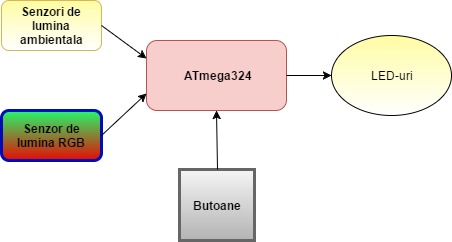

Descriere generală
- Senzorul de lumina ambientala va masura intensitatea luminii din camera si va provoca ajustarea intensitatii LED-urilor cu lumina alba din interior.
- Senzorul de lumina RGB masoara temperatura luminii exterioare si determina ajustarea culorii ce este produsa de ansamblul de LED-uri RGB din interior.
Hardware Design
Lista de piese:
| Denumire | Cantitate |
|---|---|
| Placa de baza | 1 |
| Senzor de lumina RGB | 1 |
| Senzor de lumina ambientala | 1 |
| LED-uri cu lumina alba | 5 |
| LED-uri RGB | 3 |
| Rezistoare 200 Ohm | 14 |

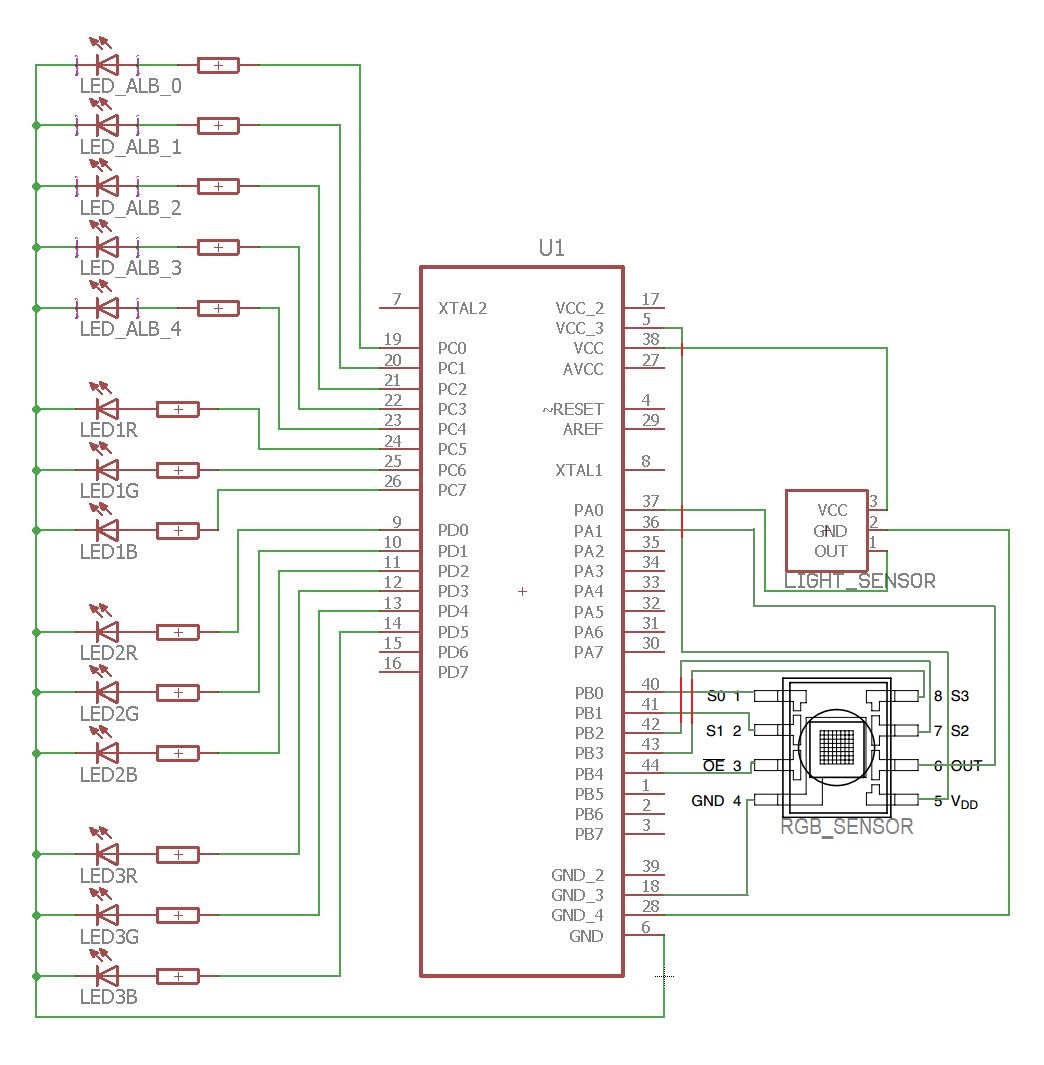

Schema electrica:
Software Design
Dezvoltarea software s-a bazat pe citirea valorilor sonzorului de lumina ambientala prin intermediul ADC, a valorilor senzorului RGB cu ajutorul timerelor si setarea valorilor pinilor de alimentare a ledurilor in functie de acestea.
Download
Bibliografie/Resurse
datasheet_tcs230_rgb_sensor.pdf
- Documentația în format PDF
