Crearea unui boloboc digital care verifica inclinarea pe axele X si Z.

Datele se vor prelua de la un accelerometru.

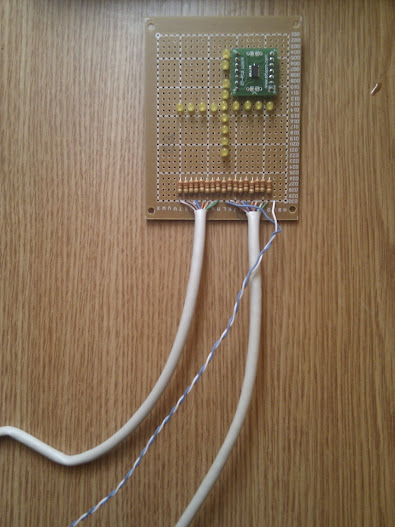

Afisarea bolobocului este o matrice in forma de cruce de led-uri:

• Un rand pentru axa X
• Un rand pentru axa Y
• Un led in centru pentru a determina cand suprafata masurata se afla in echilibru

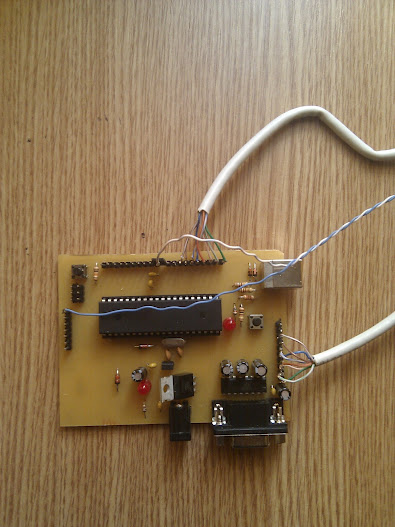

Led-urile sunt legate pe porturile C si D cu un pin de la portul B pentru led-ul din centru. In total sunt 17 led-uri.

Accelerometrul comunica cu placa de baza prin protocolul I2C sau TWI.

Lista componente:

• Un accelerometru LSM303DLHC
• 17 led-uri galbene
• 17 Rezistente de 220 Ohm
• Cabluri UTP pentru conexiune.

Schema conexiunii led-urilor:

In dezvoltare!!!

Datorita faptului ca-mi lipsesc niste condensatoare nu am putut face accelerometrul functional insa matricea de led-uri este perfect operationala.

Desi trebuia sa fie un proiect simplu , faptul ca am omis sa citesc datasheet-ul de la accelerometro la inceputul proiectului si nu am vazut componentele aditionale de care aveam nevoie a fost ceea ce a facut sa nu am destul timp sa termin proiectul.

Daca ar fi ceva ce ar trebui sa retin din proiect este ca documentarea meticuloasa este intotdeauna binevenita.
