Proiectul meu este un joc de tipul 2048, inspirat din acest proiect găsit pe pagina de inspiratie. Proiectul va consta în jocul propriu-zis, cu input de la un joystick și afișat pe un ecran LCD. În plus, va avea și un card microSD pe care se vor putea salva nivelele pentru a reveni ulterior la acestea, dar se vor putea salva și highscore-uri pentru a se face un clasament.

Scopul este de a fi un joc pentru relaxare/competiție între jucători.

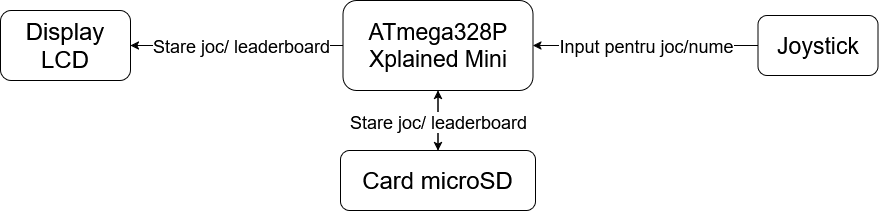

Module hardware:

• Joystick - se va folosi atât pentru a interacționa cu jocul, cât și pentru a citi un nume pentru a afișa pe clasament
• Card microSD - folosit pentru a stoca nivele pentru a se contiuna ulterior sau pentru a se afișa punctajul
• Display LCD - folosit pentru a afișa starea de joc și pentru leaderboard

Module software:

• Numele și starea de joc - folosite pentru a juca jocul și pentru a-l salva

Piese:

• ATmega328P Xplained Mini
• Display LCD 128X64 ST7920
• Controler joystick KY-023
• Card de memorie MediaRange micro SDHC 8Gb clasa 10
• Modulul cititor de carduri microSD, Elektroweb

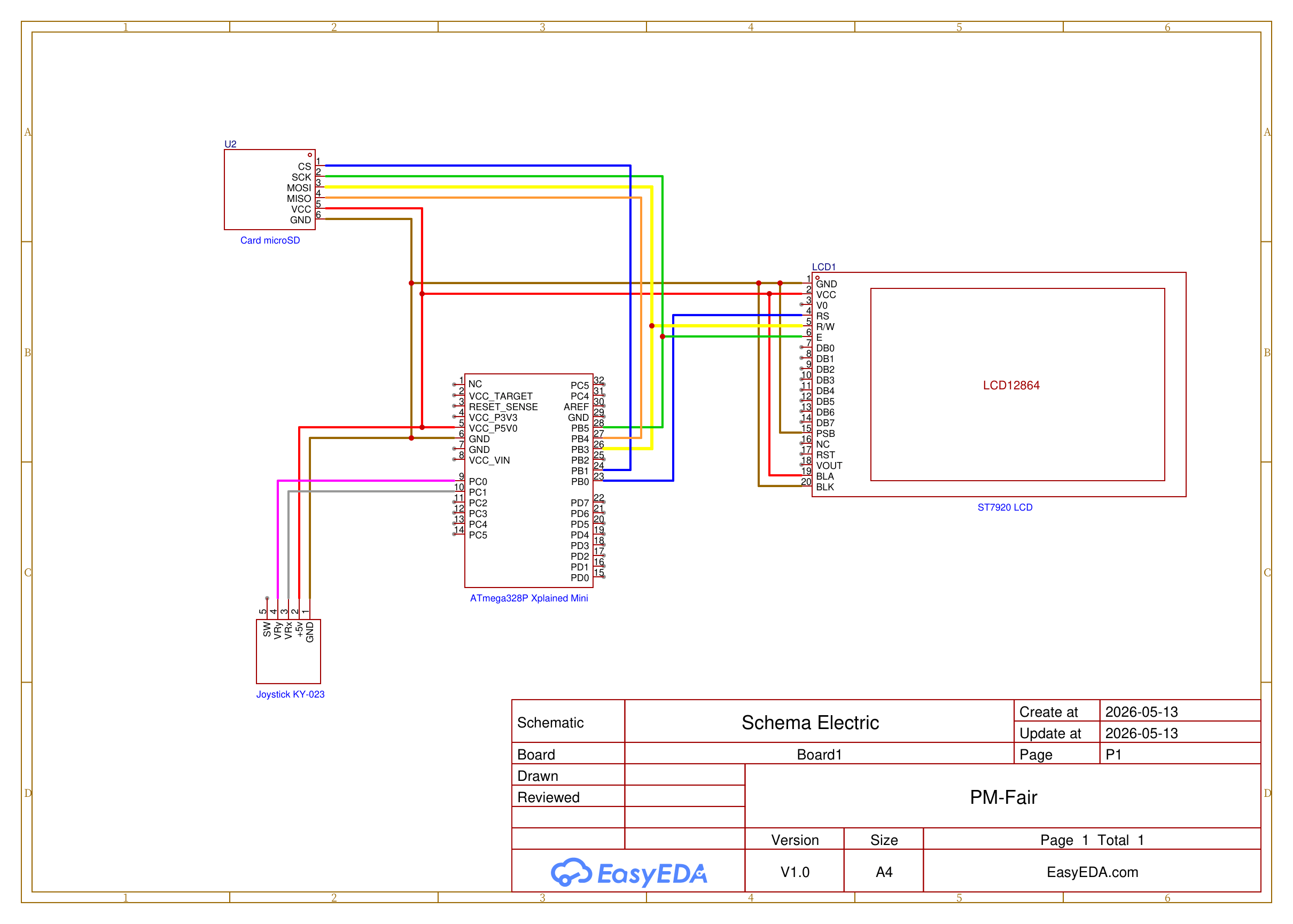

Schema electrică:

Am folosit culori diferite pentru fire pentru a fi ușor de urmărit.

Am folosit următorii pini:

• ATmega328P Xplained Mini:
  • 5V și GND - pentru a asigura energie electrică celorlalte componente
  • PC0 și PC1 - ADC-uri pentru inut-ul de la joystick
  • MOSI, MISO, SCLK - comunicarea prin SPI
  • PB0 și PB1 - slave select pentru display, respectiv SD card
  • PD2 - butonul joystick-ului
• Display LCD 128X64 ST7920:
  • VCC și GND - pentru a asigra energie electică
  • RS, R/W și E - echivalentele SS, MOSI și SCLK, folosite pentru comunicarea peste SPI
  • PSB - setează display-ul în modul de SPI
  • BLA și BLK - setează gradul de luminozitate al ecranului
• Controler joystick KY-023:
  • VCC și 5V - pentru a asigra energie electică
  • VRx și VRy - output-uri pentru direcția joystick-ului
  • SW - buton
• Modulul cititor de carduri microSD, Elektroweb:
  • VCC și GND - pentru a asigra energie electică
  • CS, MOSI, MISO și SCLK - folosite pentru comunicarea peste SPI

Ca mediu de dezvoltare, am folosit extensia PlatformIO pentru VS Code.

Am folosit librăria Petit FAT File pentru interfațarea cu cardul microSD și scheletul din laboratorul 5 pentru comunicarea peste SPI cu display-ul și cardul microSD și pentru comunicarea prin USART.

Scheletul de bază (până acum):

1. main - Se ocupă de inițializarea modulelor folosite (joystick, USART, timer, SPI, LCD, microSD) și cu bucla principală a jocului. Aici se stabilește în ce stare ne aflăm (joc propriu-zis, meniu etc) și se apelează funcțiile necesare. De asemenea, se citește și interpretează input-urile.
2. timers - Inițializează timer 1 pentru a număra milisecundele care trec de la începutul jocului. Este implementarea mea pentru laboratorul 3 și nu a fost modificat încă.
3. usart - Se ocupă de comunicarea cu laptop-ul prin USART. Luat din laboratorul 5.
4. lcd - Inițializază și trimite comenzi către display prin SPI. Inispirat din laboratorul 5. De asemenea, asigură funcții pentru desenarea fiecărui eran necesar în joc.
5. nameinput - Prezintă utilizatorului o modalitate de a-și salva numele.
6. menu - Are variabile necesare printării ecranului principal.
7. g2048 - Se ocupă de funcționalitatea jocului propriu-zis.
8. spi - Inițializază SPI și asigură funcții pentru selectarea dispozitivelor prin SS.
9. adc - Inițializază și citește ADC 0 și 1.
10. memory - Asigură funcții de deschidere a fișierului de configurații pentru joc și pentru scrierea și citirea din el.
11. pff - Petit FAT Filesystem
12. sd - Asigură funcții folosie de pff pentru manipularea cardului microSD. Luat din laboratorul 5.

Pentru a asigura funcționalitatea corespunzătoare și pentru a determina valorile pentru parametrii joystick-ului, am testat manual.

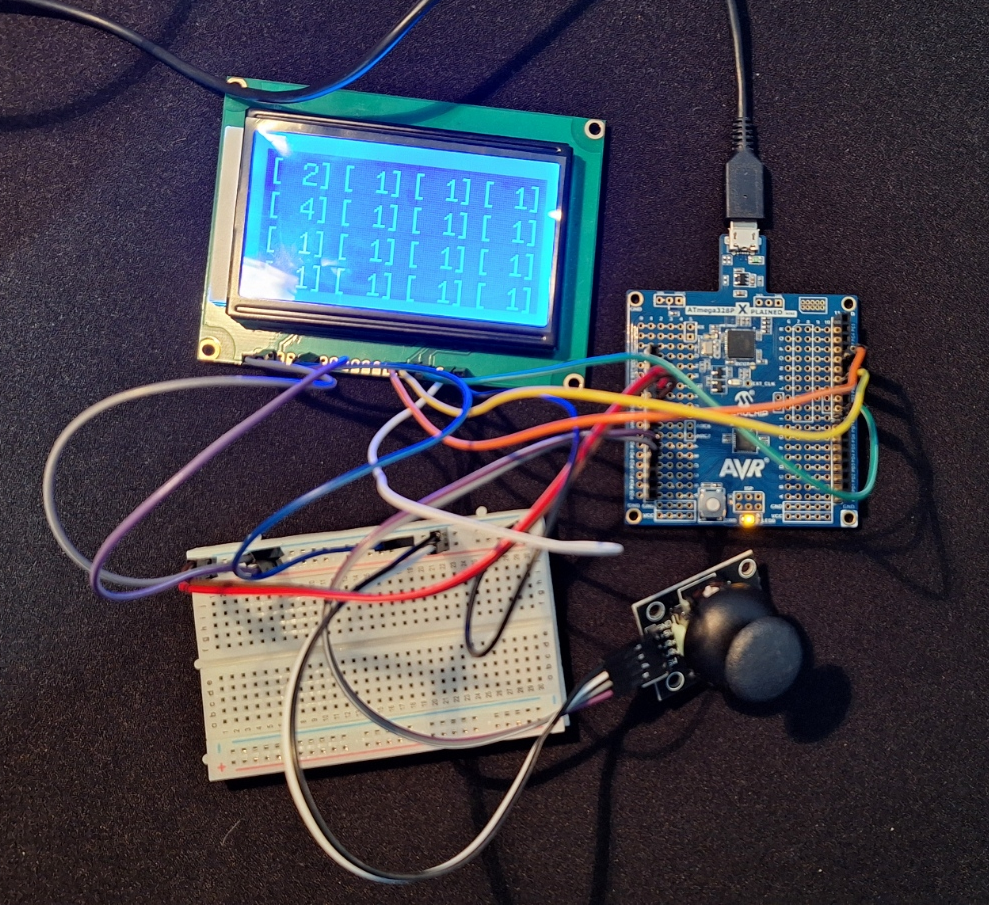

Demo
