SafeDrive: Sistem Auto pentru Detectarea Alcoolului
Introducere
SafeDrive este un sistem embedded de siguranță conceput pentru a simula funcționalitatea dispozitivelor comerciale de tip Alcolock. Obiectivul său principal este de a evalua concentrația de alcool din aerul expirat de șofer și de a preveni activ pornirea motorului vehiculului dacă limita legală este depășită.
Motivația din spatele acestui proiect este construirea unei aplicații tangibile, menite să salveze vieți, care face legătura între senzorii hardware de bază și sistemele de siguranță activă. Prin renunțarea la mediul standard Arduino, acest proiect servește drept un exercițiu complex de programare AVR. Acesta provoacă dezvoltatorul să orchestreze perfect multiple periferice hardware — cum ar fi ADC pentru procesarea semnalelor analogice, SPI pentru gestionarea sistemului de fișiere, I2C pentru afișarea datelor și Timerele hardware pentru generarea semnalului audio digital — într-o singură aplicație unitară, bazată pe întreruperi.
Descriere generală
Întregul flux operațional este orchestrat de microcontrolerul ATmega328P. Arhitectura sistemului este împărțită în patru blocuri logice principale:
Pornire bazată pe Întreruperi (Interrupt-Driven): Interacțiunea începe când utilizatorul apasă butonul de “Contact”. În loc să irosească cicluri de procesor verificând constant starea butonului (polling), sistemul se bazează pe o Întrerupere Externă (INT0) pentru a se trezi instantaneu și a declanșa secvența de testare.
Procesarea Semnalelor Analogice: Un senzor de gaz MQ-3 furnizează continuu o tensiune analogică proporțională cu concentrația de alcool către ADC-ul microcontrolerului.
Feedback Vizual în Timp Real: Stările sistemului, instrucțiunile pentru utilizator (ex: “Va rugam suflati”, “Motor Blocat”) și citirile senzorului sunt trimise către un ecran LCD 1602. Comunicarea este gestionată eficient prin protocolul I2C folosind un expandor PCF8574.
Sistem de Alertă Multimedia: Dacă sistemul detectează un test picat, simulează blocarea motorului (indicată de un LED Roșu) și declanșează o avertizare sonoră. Microcontrolerul montează un card MicroSD via SPI, citește un fișier audio digital (.wav) și controlează un difuzor de 8Ω folosind semnale Fast PWM de înaltă frecvență.
Hardware Design
Tabelul de mai jos detaliaază componentele necesare pentru a construi prototipul SafeDrive:
| Nr. | Nume Componentă | Cant. | Rol Tehnic & Detalii |
| 1 | ATmega328P Xplained Mini | 1 | Unitatea centrală de procesare care gestionează toată logica, întreruperile și timpii de execuție. |
| 2 | Modul Senzor de Gaz MQ-3 | 1 | Detectează concentrația de alcool; oferă un semnal analogic (0-5V). |
| 3 | Display LCD 1602 + I2C | 1 | Oferă feedback vizual. Modulul PCF8574 atașat reduce cablarea la doar pinii SDA și SCL. |
| 4 | Adaptor Card MicroSD | 1 | Acționează ca unitate de stocare pentru fișierele audio; comunică prin magistrala SPI. |
| 5 | Difuzor 8Ω 0.5W | 1 | Convertește semnalele electrice PWM în avertizări sonore/vocale. |
| 6 | Tranzistor NPN 2N2222 | 1 | Acționează ca un amplificator pentru difuzor, comandat de pinul PWM al microcontrolerului (include o rezistență de bază de 1kΩ). |
| 7 | Buton tactil (Push Button) | 1 | Simulează contactul mașinii, fiind conectat la un pin de întrerupere externă. |
| 8 | LED-uri de Status (R, G, V) | 3 | Indică starea simulată a motorului (Blocat/Avertisment/Deblocat). |
| 9 | Breadboard 830 puncte | 1 | Platforma principală de prototipare pentru rutarea alimentării și a semnalelor. |
| 10 | Fire conexiune DuPont | 1 set | Folosite pentru interconectarea modulelor cu placa Xplained Mini. |
Alocarea Pinilor (Pinout) și Justificare
Alocarea pinilor nu a fost aleatorie, ci a respectat strict arhitectura internă a microcontrolerului ATmega328P:
Modul MicroSD (SPI): Sunt folosiți pinii hardware SPI dedicați: PB2 (CS), PB3 (MOSI), PB4 (MISO) și PB5 (SCK). Utilizarea perifericului SPI hardware este obligatorie pentru a atinge viteza necesară citirii fișierelor audio fără lag.
Ecran LCD (I2C): Sunt folosiți pinii PC4 (SDA) și PC5 (SCL). Aceștia sunt pinii hardware dedicați magistralei TWI (Two-Wire Interface).
Ieșire Audio (WAV): Este utilizat pinul PB1 (D9). Acest pin corespunde ieșirii OC1A, fiind legat direct la Timer-ul 1 pe 16-biți, necesar pentru a genera semnale Fast PWM de înaltă frecvență.
Senzor MQ-3 (Analog Out): Este conectat la PC1 (A1), un canal direct al convertorului Analog-Digital (ADC) intern.
LED-uri RGB și Buzzer: Sunt conectate la pini GPIO standard (PD2, PD4, PD7 pentru LED; PB0 pentru buzzer), deoarece necesită doar comutare digitală simplă (HIGH/LOW).
Buton (Contact): Este conectat la PC0 (A0) și utilizează o întrerupere de tip PCINT (Pin Change Interrupt) pentru a trezi sistemul din modul sleep.
Explicația Schemei Electrice

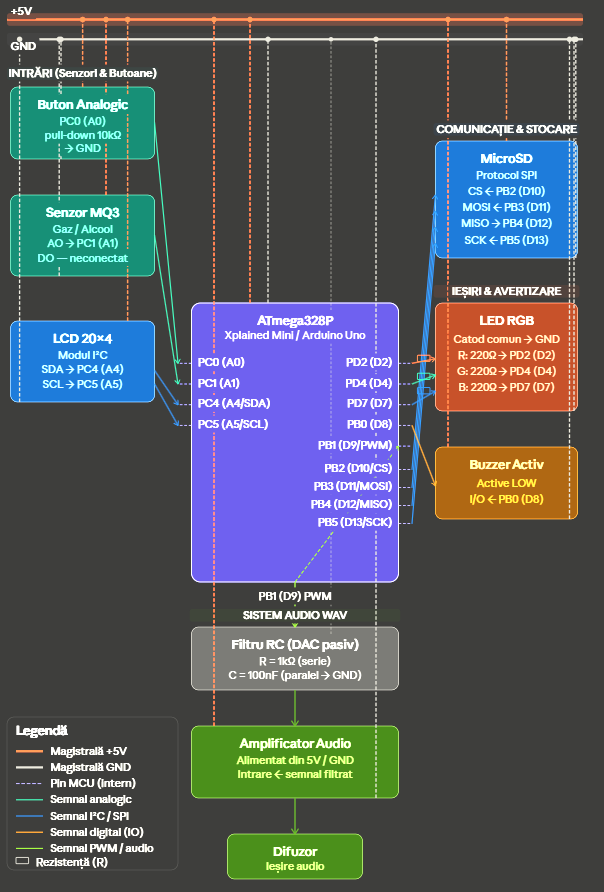

Magistralele de alimentare: Toate modulele împart o alimentare comună. Magistrala de +5V și cea de GND sunt distribuite printr-un breadboard de la pinii de putere ai plăcii Xplained Mini.
Protecția logică: Butonul de contact utilizează o rezistență de pull-down de 10kΩ pentru a asigura un nivel logic LOW (0V) stabil atunci când nu este apăsat. LED-urile RGB sunt protejate de rezistențe limitatoare de curent de 220Ω pe fiecare canal.
Filtrarea Audio: Semnalul PWM generat de microcontroler este digital (unde dreptunghiulare). Pentru a fi transformat într-un semnal audio analogic ascultabil, trece printr-un convertor digital-analogic (DAC) pasiv, format dintr-un filtru RC trece-jos (Rezistență 1kΩ în serie și Condensator 100nF în paralel spre GND), înainte de a intra în modulul amplificator.
Software Design
Firmware-ul pentru SafeDrive este scris integral în C, manipulând direct regiștrii AVR pentru a asigura o performanță maximă și un consum minim de memorie (SRAM).
(Etapa 3) Detalii tehnice suplimentare, inclusiv configurările specifice ale regiștrilor și schema logică a buclei principale, vor fi documentate în această secțiune după finalizarea codului.
Rezultate Obţinute
Această secțiune va fi actualizată după faza finală de testare. Va documenta viteza de răspuns a întreruperilor hardware, acuratețea calibrării senzorului MQ-3 și claritatea redării audio generate prin PWM.
Stadiul actual al implementării și Testare Hardware
În imaginile de mai sus este prezentat montajul fizic preliminar pe breadboard. Pentru a valida conexiunile și funcționalitatea, a fost realizat un test independent al senzorului de alcool MQ-3.
Prin intermediul unei interfețe shell de test, comanda analogread A1 demonstrează capacitatea microcontrolerului de a prelua date analogice corecte de la senzor. Acest lucru validează atât alimentarea senzorului (parcurgerea cu succes a fazei de încălzire), cât și integritatea magistralei ADC interne a microcontrolerului.
Concluzii
Aici va fi adăugată o revizuire cuprinzătoare a proiectului, concentrându-se pe principalele provocări inginerești întâmpinate (cum ar fi gestionarea limitărilor stricte de SRAM la citirea cardului SD) și pe conceptele de arhitectură AVR de nivel scăzut stăpânite în timpul dezvoltării.
