Aceasta este o ruletă electronică menită să simuleze o ruletă de cazino. Are tot ce ar avea o ruletă normală de cazino, cu excepția roții care se rotește, și a bilei – motiv pentru care ruleta aceasta este electronică. Include o modalitate de a selecta pe ce pariezi, un acceptor și un dispensor de monezi, ”ruleta” și ”bila” (reprezentată printr-un strip circular de led-uri prin care se va simula traseul bilei cum se rotește), o modalitate de a vedea rezultatul pariului (LCD + difuzor), și o manetă minusculă pentru a lansa bila. Jocul este făcut pentru a fi jucat de maxim o persoană odată.

Scopul ruletei este de a putea juca acest joc și fără acțiunea mecanică în sine, și asta este și ideea de la care am pornit. Cred că este utilă deoarece acest set-up permite jucarea acestui joc fără să fie nevoie de un dealer care să se ocupe de el (pe scurt, se poate automatiza).

Componente:

• sursă de alimentare
• Condor Plus (acceptor de monezi)
• Coin Hopper MKII (dispensor de monezi)
• AT-1124-TWT-5V-2-R (difuzor)
• Microcontroller (Arduino Duo)
• Strip de Smart LEDs
• FS-L-0055 (senzor de îndoire)
• EETI eGalaxTouch (sticlă cu touch)
• LCD

Acceptorul, dispensorul și microcontrollerul sunt conectate fiecare la sursa de alimentare.

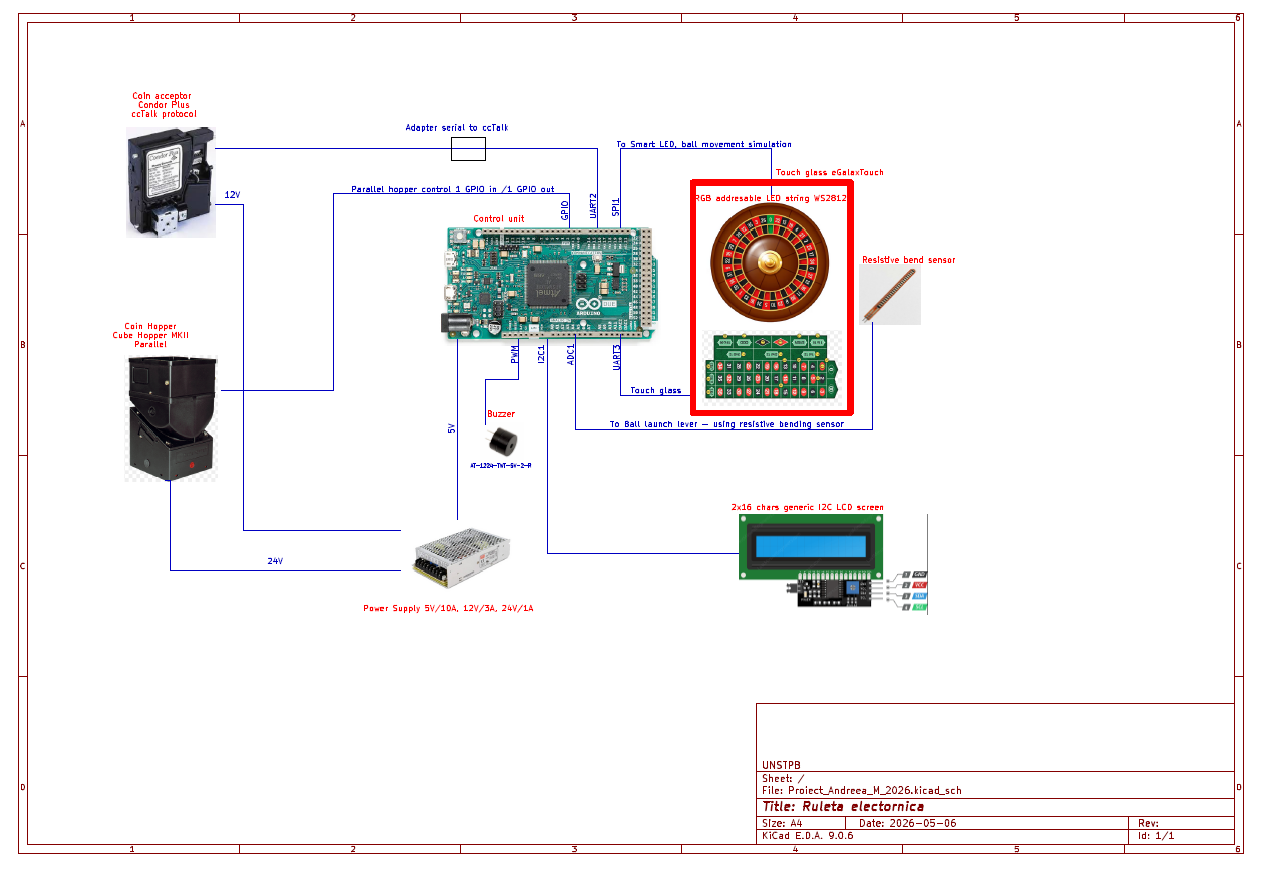

Flow al interacțiunii componentelor: touch glass-ul (folosit pentru alegerea pariurilor) comunică prin UART cu microcontrollerul. Senzorul de îndoire (maneta de acțiune a “bilei”) transmite datele prin ADC. Microcontrollerul controlează ledurile folosind SPI (pentru a imita mișcarea bilei), și comunică cu buzzerul (PWM) și LCD-ul (I2C) pentru a arăta feedback-ul corespunzător. Pentru tranzacțiile cu monezi, unitatea de control comunică cu acceptorul (UART) și dispensorul (GPIO) de monezi.
