Sistem de irigare a plantelor
Autor: Gherghel Ștefan-Ciprian
Grupă: 333CA
Introducere
Sistemul de irigare este conceput pentru a monitoriza condițiile de mediu și a gestiona automat alimentarea cu apă a plantelor, oferind în același timp flexibilitate prin mai multe moduri de funcționare:
- automat (în funcție de umiditate)
- periodic (interval de timp)
- manual (apăsarea continuă a butonului).
Interfața cu utilizatorul este realizată printr-un ecran OLED și butoane, permițând configurarea parametrilor (intervalul de timp sau valoarea prag a umidității), selectarea modului de funcționare și afișarea umidității solului cât și a temperaturii ambientale. Sistemul va evidenția situațiile limită (rezervor gol sau baterie descărcată) cu ajutorul unui led RGB care pulsează.
Motivația acestui proiect a pornit din nevoia de a-mi menține busuiocul din București sănătos și bine udat atunci când sunt plecat. Într-un context în care timpul disponibil pentru îngrijirea plantelor este adesea limitat, sistemul oferă o soluție practică pentru a susține creșterea și întreținerea acestora, chiar și în lipsa unei supravegheri constante.
Descriere generală

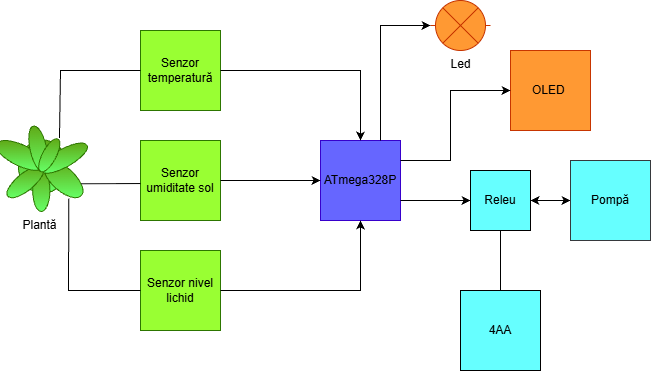

Schemă bloc
Mod de funcționare
Hardware Design
Bill of Materials
| Componentă | Cantitate | Link | Preț unitar (RON) |
|---|---|---|---|
| Placă dezvoltare NANO v3 AtMega 328p | 1 | Link | 24.44 |
| Display OLED I2C | 1 | Link | 16.95 |
| Pompă apă submersibilă | 1 | 7.62 | |
| Furtun Pompă | 1 | 6.36 | |
| Releu | 1 | 5.45 | |
| Senzor temperatură LM35 | 1 | 7.26 | |
| Senzor higrometru capacitiv | 1 | 5.49 | |
| Senzor nivel lichid | 1 | 1.78 | |
| Breadboard | 1 | 11.30 | |
| Buton PCB | 6 | 0.36 | |
| LED RGB | 1 | 1.51 | |
| Suport 4AA | 1 | 6.34 | |
| Fire Dupont 10cm | 0.15 | ||
| Rezistență 220 | 0.15 | ||
| Rezistență 470 | 0.15 | ||
| Baterii AA | 4 | ||
| Preț total | 95.31 RON |
Schema electrică
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
Download
Jurnal
- 16.04.2026 - Alegere tema proiect si confirmare.
- 17.04.2026 - Plasare comandă componente.
- 23.04.2026 - Testare funcționare pompă.
- 02.05.2026 - Creare pagină de documentație.
Bibliografie/Resurse
