Chicken Invaders
Introducere
Proiectul constă în realizarea unui joc simplificat de tip Chicken Invaders folosind placa de dezvoltare ATmega328P-XMINI și un display LCD1602. Jucătorul controlează o navă aflată pe linia inferioară a ecranului și trebuie să elimine inamicii care apar periodic pe ecran.
Scopul proiectului este implementarea unui sistem embedded interactiv care combină mai multe concepte studiate la laboratorul de Microprocesoare, precum utilizarea timerelor hardware, a întreruperilor, a conversiei analog-digitale (ADC) și a semnalelor PWM.
Consider că acest proiect este util deoarece îmi oferă posibilitatea de a aplica practic noțiunile studiate în laborator într-un proiect interactiv și vizual, apropiat de domeniul jocurilor video, folosind resurse hardware limitate specifice sistemelor embedded.
Descriere generală

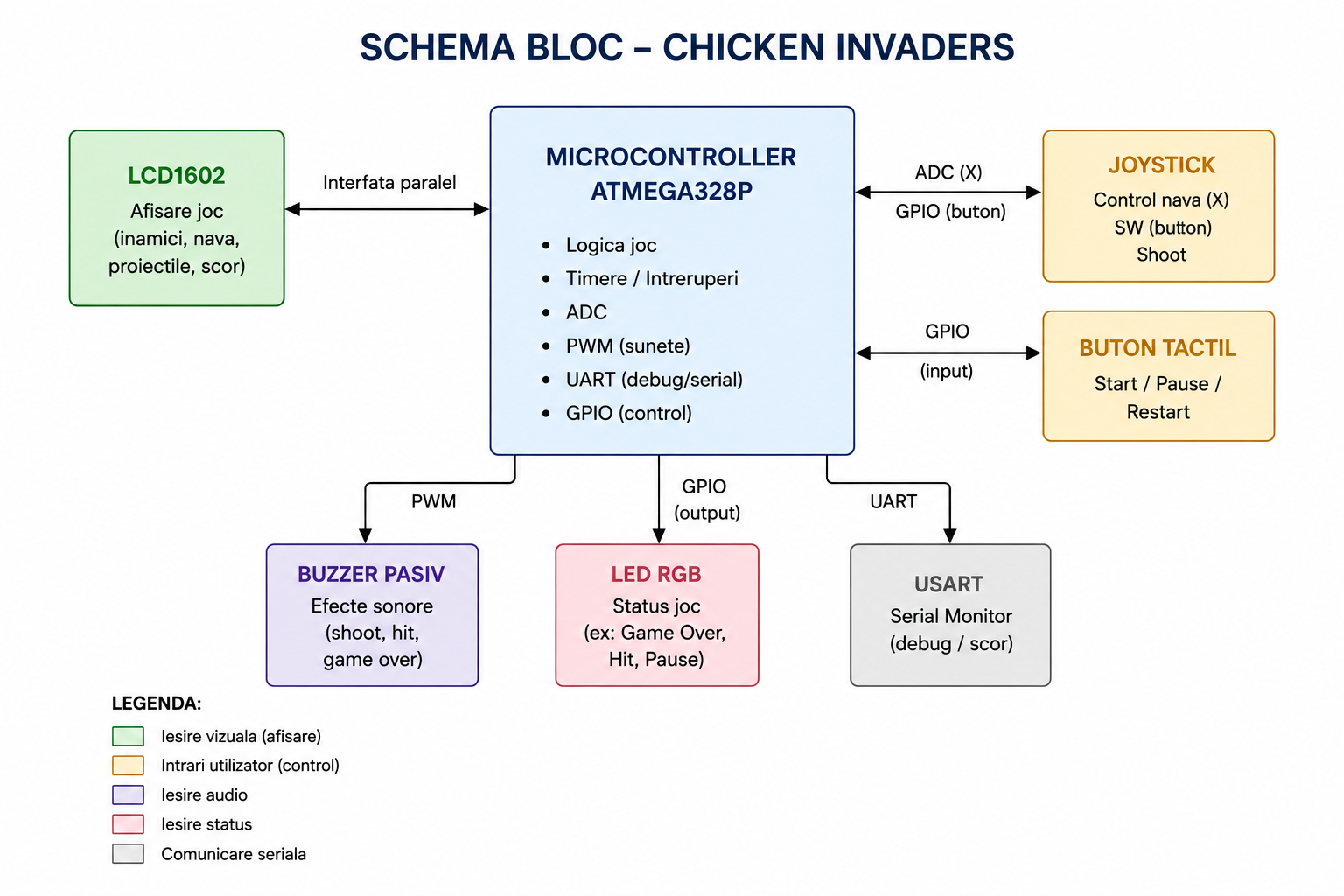

Arhitectura proiectului este structurată în jurul plăcii de dezvoltare ATmega328P-XMINI. Sistemul este împărțit în mai multe module principale:
- Modulul de Input (Control):
Permite controlul navei prin intermediul unui joystick. Poziția navei este citită folosind modulul ADC al microcontrolerului, iar apăsarea joystick-ului este tratată folosind GPIO și întreruperi externe. Un buton tactil suplimentar este utilizat pentru funcțiile de start, restart și pauză.
- Modulul de Control (Game Engine):
Microcontrolerul gestionează logica jocului, mișcarea inamicilor, detecția coliziunilor, actualizarea scorului și sincronizarea evenimentelor folosind timere hardware și întreruperi periodice.
- Modulul de Output:
Afișarea jocului se realizează pe un display LCD1602 cu interfață I2C, iar efectele sonore sunt generate cu ajutorul unui buzzer pasiv controlat prin PWM. Un LED RGB va fi utilizat pentru semnalizarea anumitor stări ale jocului (hit, game over, pauză etc).
Hardware Design
Lista de piese:
- Placă de dezvoltare ATmega328P-XMINI
- Display LCD1602A HD44780 cu modul I2C
- Modul joystick cu buton
- Buton tactil
- Buzzer pasiv
- LED RGB
- Rezistențe 220R
- Breadboard
- Fire jumper
- Cablu USB
Schema electrică
| Componentă | Pin componentă | Pin microcontroller |
|---|---|---|
| LCD1602 I2C | SDA | PC4 |
| LCD1602 I2C | SCL | PC5 |
| LCD1602 I2C | VCC | VCC |
| LCD1602 I2C | GND | GND |
| Joystick | VRx | PC0 |
| Joystick | VRy | PC1 |
| Joystick | SW | PD2 |
| Joystick | VCC | VCC |
| Joystick | GND | GND |
| Buzzer pasiv | + | PB1 |
| Buzzer pasiv | - | GND |
| LED RGB | R | PD6 |
| LED RGB | G | PD5 |
| LED RGB | B | PB2 |
| LED RGB | pin comun | GND |
| Buton tactil | semnal | PD3 |
| Buton tactil | al doilea pin | GND |
Software Design
Proiectul va fi implementat folosind limbajul C și va utiliza perifericele hardware ale microcontrolerului:
- ADC pentru citirea axelor joystick-ului
- GPIO / întreruperi externe pentru apăsarea joystick-ului și a butonului tactil
- Timere hardware pentru game loop
- PWM pentru efecte sonore
- GPIO pentru controlul LED-ului RGB
- USART pentru debug și afișarea scorului în Serial Monitor
Rezultate Obținute
TODO
Concluzii
TODO
Jurnal
- 29.04.2026 - Alegerea temei
- 06.05.2026 - Crearea paginii wiki și definirea structurii proiectului
- 06.05.2026 - Adăugarea descrierii generale și a schemei bloc
- 11.05.2026 - Stabilirea configurației hardware și conectarea componentelor
