Acest proiect implementeaza un sistem care estimeaza si monitorizeaza rata respiratorie a unui pacient, folosind un senzor de presiune FSR. Sistemul detecteaza mecanic ciclurile de inspiratie si expiratie prin intermediul variatiilor de presiune aplicate pe senzorul FSR si afiseaza rezultatele pe un ecran LCD. De asemenea, semnalizeaza vizual si sonor starea ritmului respirator, cu ajutorul unui buzzer activ si a unor LED-uri.

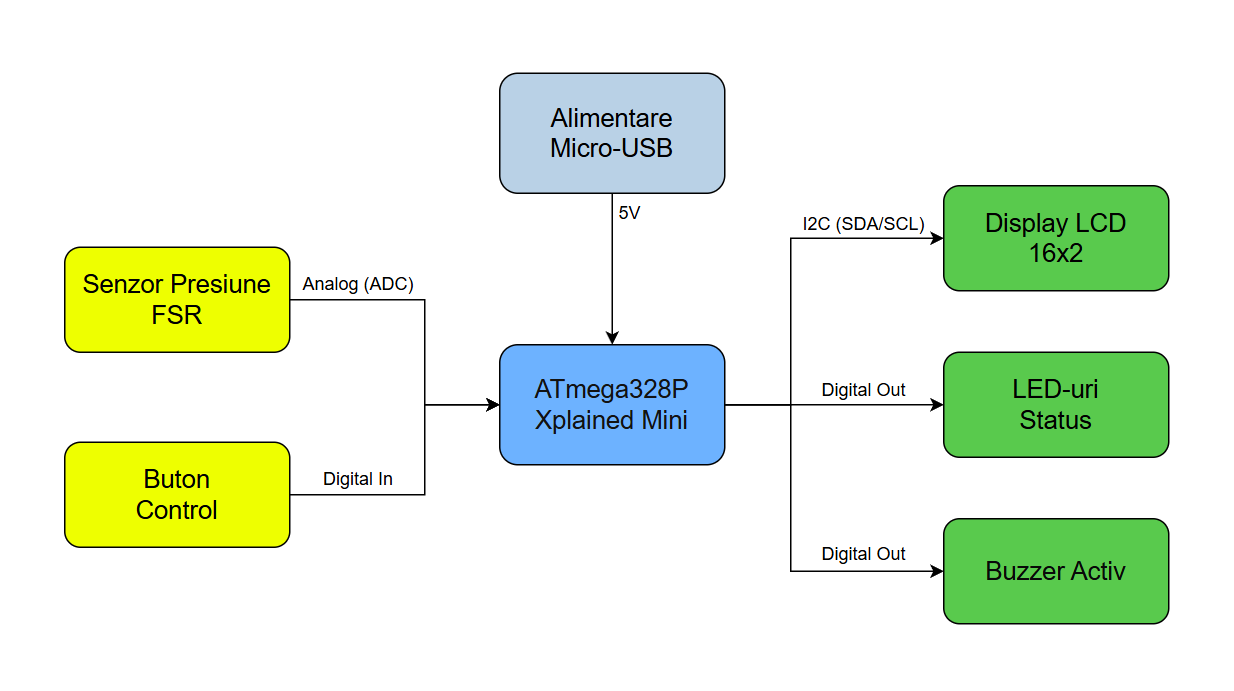

Componentele interactioneaza intre ele astfel:

• Fluxul de date: Senzorul de presiune FSR transmite un semnal analogic variabil catre unitatea centrala. Acest semnal este procesat prin intermediul modulului ADC. In paralel, butonul functioneaza ca o intrerupere pentru schimbarea starilor de functionare (PORNIT / OPRIT). Faza de calibrare este realizata automat la pornirea sistemului.
• Procesare Software: Microcontrollerul identifica momentele de inspiratie si expiratie, calculand intervalul de timp dintre acestea pentru a determina rata respiratorie (RR).
• Feedback si Alerte: Rezultatele numerice sunt transmise prin protocolul I2C catre ecranul LCD. Starea de sanatate a ritmului este semnalizata vizual prin 2 LED-uri (Verde - Normal, Rosu - Critic). Alerta sonora (Buzzer) este activata in cazul valorilor critice.

Lista de piese

• Microcontroller ATmega328P Xplained Mini
• 1x Senzor FSR (senzor de presiune analogic)
• 1x Display LCD 16×2 cu modul adaptor I2C
• 2x LED-uri (1 rosu, 1 verde)
• 1x Buzzer Activ
• 1x Buton Tactil
• 1x Rezistenta 10KOhm (pentru divizorul de tensiune al senzorului FSR)
• 2x Rezistente 220Ohm (pentru limitarea curentului prin LED-uri)
• Breadboard, fire jumper

• Saptamana 9: Stabilirea listei finale de componente necesare.
• Saptamana 11: Crearea paginii OCW. Realizarea montajului hardware pe breadboard si testarea componentelor.

• ATmega328P Xplained Mini User Guide
