Tilt Alarm - Pal Roberto-Giulio
1. Introducere
Proiectul propune realizarea unui sistem de securitate inteligent destinat protectiei obiectelor de valoare prin monitorizarea miscarii si a inclinatiei. In contextul actual, securitatea fizica a bunurilor necesita sisteme capabile sa detecteze nu doar deschiderea unei usi, ci si manipularea sau deplasarea obiectului protejat.
Sistemul utilizeaza un senzor de miscare de inalta precizie (MPU6050) pentru a detecta orice schimbare de unghi sau acceleratie brusca. Proiectul este util deoarece ofera o solutie de securitate compacta, usor de configurat prin intermediul unei tastaturi matriciale si care ofera feedback in timp real utilizatorului.
2. Descriere generala
Sistemul este construit in jurul placii de dezvoltare Arduino Uno. Utilizatorul interactioneaza cu sistemul printr-o tastatura 4×4 pentru a introduce codul de armare/dezarmare. Odata armat, sistemul preia valorile curente de la accelerometru ca referinta. Orice deviatie peste un prag stabilit va declansa o secventa de alarma.
Functionalitati principale:
Armare/Dezarmare: Securizata prin cod numeric introdus de la tastatura.
Monitorizare activa: Detectarea miscarii pe 3 axe (X, Y, Z) folosind protocolul I2C.
Alerta sonora si vizuala: Activarea unui buzzer si a LED-urilor in caz de efractie.
Interfata vizuala: Afisarea starii sistemului (ARMED/DISARMED/ALARM) pe un ecran LCD 1602.
Loggig : Transmiterea evenimentelor catre un terminal PC prin UART.

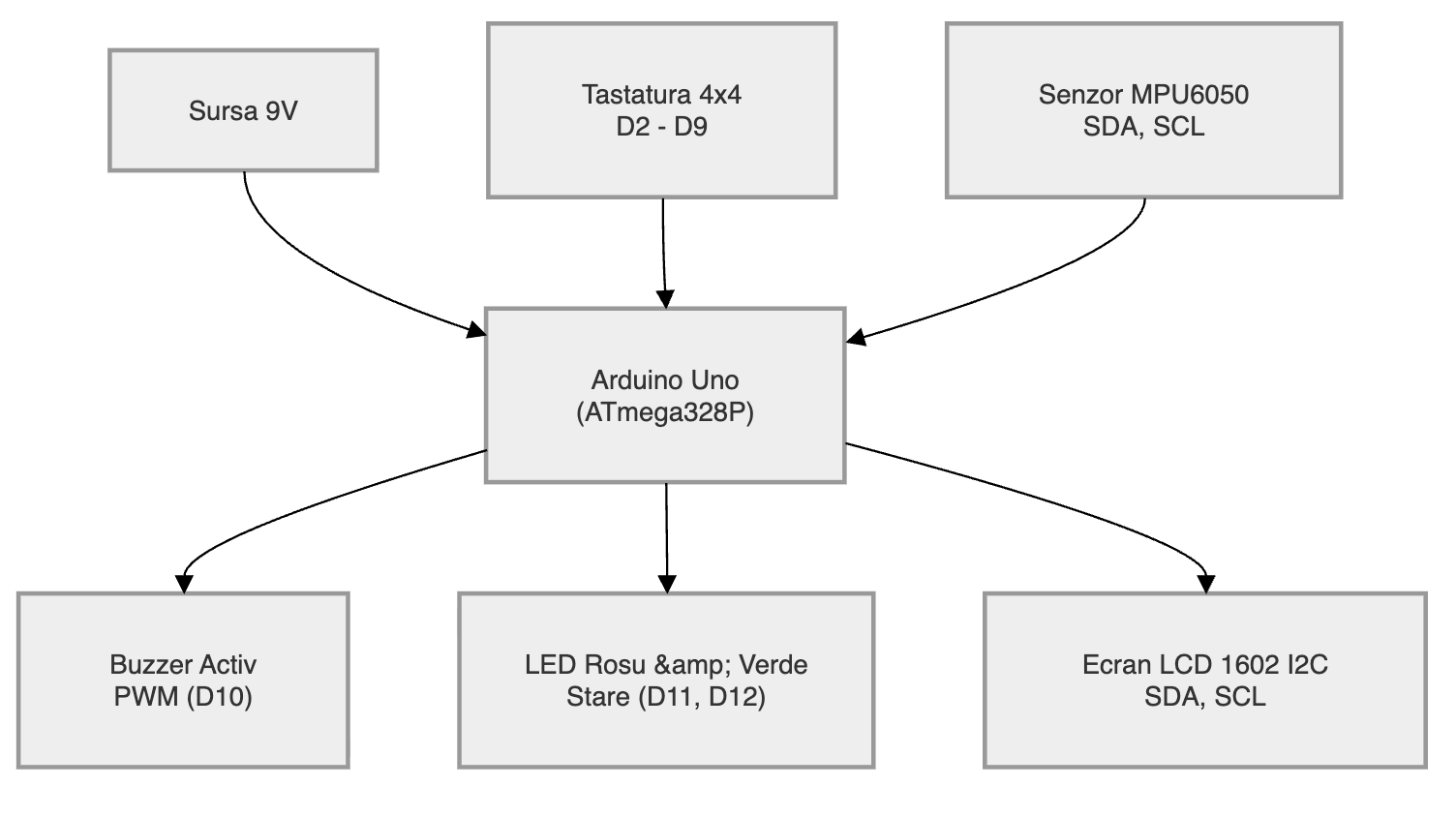

Schema de conectare (Diagrama Bloc)
3. Hardware Design
Lista de piese
| Componenta | Cantitate | Link referinta |
|---|---|---|
| Placa de dezvoltare Arduino Uno R3 | 1 | Emag |
| Modul senzor accelerometru si giroscop MPU6050 | 1 | Optimus Digital |
| Display LCD 1602 cu modul I2C | 1 | Emag |
| Tastatura matriceala 4×4 tip membrana | 1 | Optimus Digital |
| Buzzer activ 3V | 1 | Optimus Digital |
| LED-uri (Rosu, Verde) + Rezistente 220 Ohm | 2 | Optimus Digital |
| Breadboard 830 puncte si fire conexiune | 1 | Emag |
Pinout planificat
| Componenta | Pin Arduino Uno | Observatii |
|---|---|---|
| LCD 1602 (I2C) | SDA → A4, SCL → A5 | Comunicatie I2C (partajata) |
| MPU6050 | SDA → A4, SCL → A5 | Adresa I2C diferita de LCD |
| Tastatura 4×4 | D2, D3, D4, D5 (Linii), D6, D7, D8, D9 (Coloane) | Citire prin scanare digitala |
| Buzzer | D10 (PWM) | Semnal sonor variabil |
| LED Verde | D11 | Indicator stare “Safe” |
| LED Rosu | D12 | Indicator stare “Alarm” |
| UART | USB / D0 (RX), D1 (TX) | Transmisie date catre PC |

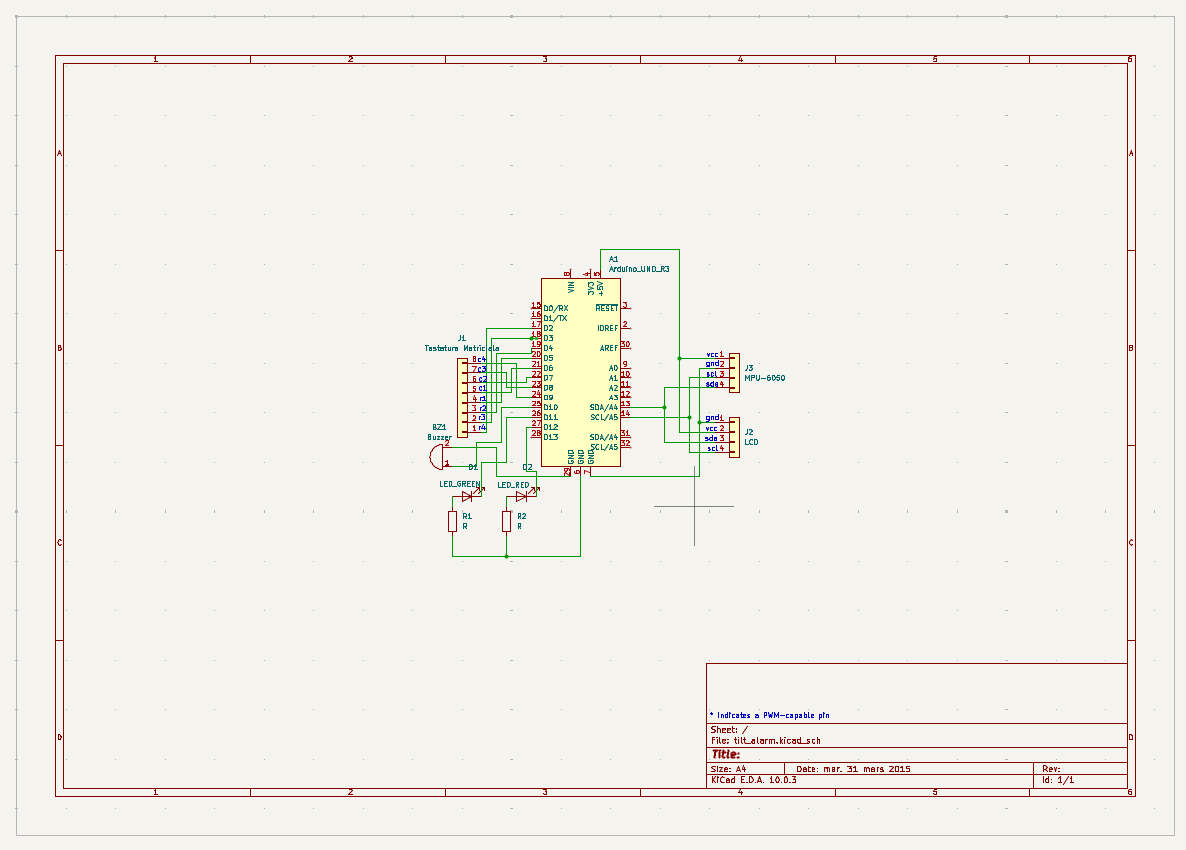

Schema Electrica
4. Software Design
5. Rezultate Obtinute
6. Concluzii
