PONG GAME
Introducere
- Proiectul consta in implementarea unui joc de tip Pong pentru doi jucatori utilizand o placa de dezvoltare ATmega328P Xplained Mini, un display OLED 128×64 si module LED pentru feedback vizual. Fiecare jucator controleaza o paleta prin intermediul a doua butoane, unul pentru deplasarea in sus si unul pentru deplasarea in jos. Scopul jocului este de a lovi mingea si de a inscrie puncte impotriva adversarului.
Descriere generală
- Sistemul implementat reprezinta un joc interactiv in timp real pentru doi jucatori. Fiecare jucator controleaza o paleta aflata pe marginea ecranului, iar mingea se deplaseaza continuu intre cele doua parti. Directia mingii se modifica in functie de coliziunea cu marginile ecranului sau cu paletele jucatorilor.
- Jocul include un sistem de scor care este actualizat automat atunci cand unul dintre jucatori nu reuseste sa loveasca mingea. Afisarea elementelor grafice se realizeaza pe display-ul OLED, iar interactiunea utilizatorului este realizata prin intermediul butoanelor. Pentru imbunatatirea experientei de joc, sistemul poate genera semnale sonore folosind un buzzer la evenimente precum coliziunile sau marcarea unui punct.
- Proiectul foloseste si doua module LED de tip semafor pentru feedback vizual. Acestea indica starea jocului in timpul countdown-ului, marcheaza vizual momentul in care un jucator inscrie si evidentiaza castigatorul la finalul meciului.
Hardware Design
Lista de piese (Bill of Materials):
- Placa de dezvoltare ATmega328P Xplained Mini: Microcontrollerul principal care gestioneaza logica jocului, citirea input-urilor si controlul perifericelor.
- Display OLED 0.96” SSD1306 cu interfata I2C: Ecran grafic utilizat pentru afisarea paletelor, mingii si scorului in timpul jocului.
- Module buton KY-004: 4 bucati utilizate pentru controlul paletelor celor doi jucatori prin miscari sus si jos.
- Modul buzzer pasiv KY-006: Utilizat pentru generarea efectelor sonore controlabile prin software la coliziuni sau marcarea punctelor.
- Module LED semafor compatibile Arduino: 2 bucati utilizate pentru feedback vizual, cate unul pentru fiecare jucator. Acestea indica starea jocului, marcheaza inscrierea unui punct si semnalizeaza castigatorul.
- Breadboard 400 puncte: Folosit pentru realizarea conexiunilor hardware si prototiparea circuitului fara lipire.
- Fire Dupont Tata-Tata si Tata-Mama: Utilizate pentru realizarea conexiunilor electrice intre placa de dezvoltare, module si breadboard.

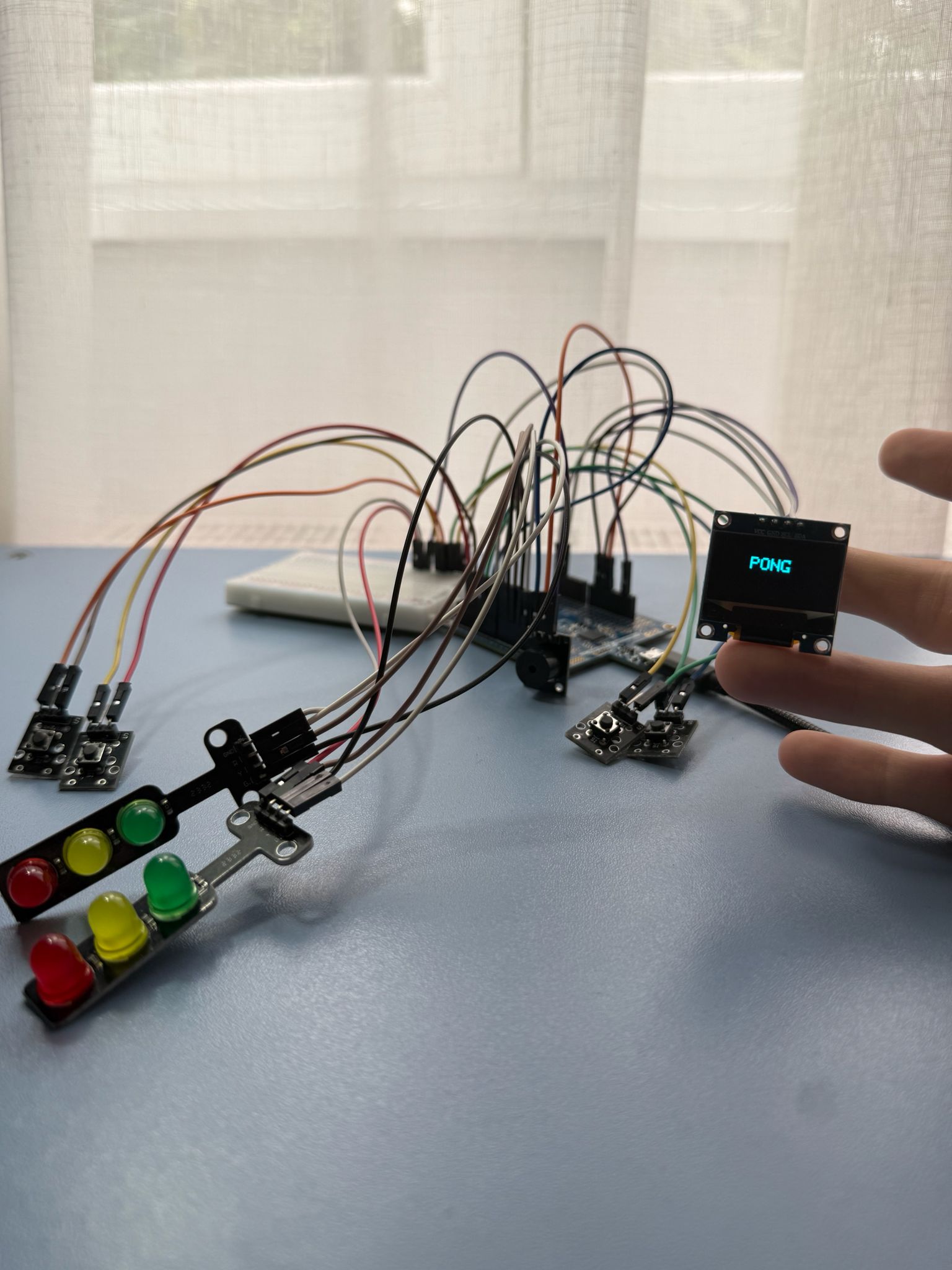

Conexiunile hardware finale sunt urmatoarele:
| Componenta | Pin componenta | Conectare |
|---|---|---|
| OLED SSD1306 | VCC | VCC microcontroller |
| OLED SSD1306 | GND | GND microcontroller |
| OLED SSD1306 | SDA | PC4 microcontroller |
| OLED SSD1306 | SCL | PC5 microcontroller |
| Componenta | Pin componenta | Conectare |
|---|---|---|
| Buton P1_UP KY-004 | S | D2 microcontroller |
| Buton P1_DOWN KY-004 | S | D3 microcontroller |
| Buton P2_UP KY-004 | S | D4 microcontroller |
| Buton P2_DOWN KY-004 | S | D5 microcontroller |
| Toate butoanele KY-004 | - | GND breadboard |
| Toate butoanele KY-004 | pin mijloc | neconectat |
| Componenta | Pin componenta | Conectare |
|---|---|---|
| Buzzer pasiv KY-006 | S | D6 microcontroller |
| Buzzer pasiv KY-006 | minus | GND breadboard |
| Componenta | Pin componenta | Conectare |
|---|---|---|
| Modul LED Player 1 | R | D7 microcontroller |
| Modul LED Player 1 | Y | D8 microcontroller |
| Modul LED Player 1 | G | D9 microcontroller |
| Modul LED Player 1 | GND | GND breadboard |
| Modul LED Player 2 | R | D10 microcontroller |
| Modul LED Player 2 | Y | D11 microcontroller |
| Modul LED Player 2 | G | D12 microcontroller |
| Modul LED Player 2 | GND | GND breadboard |
| Componenta | Conectare |
|---|---|
| Breadboard | GND microcontroller → bara GND breadboard |
- Breadboard-ul este folosit pentru distribuirea conexiunii de masa catre butoane, buzzer si modulele LED. Display-ul OLED este conectat direct la microcontroller deoarece foloseste interfata I2C, prin pinii PC4 si PC5. Butoanele sunt configurate in cod cu INPUT_PULLUP, motiv pentru care pinul de mijloc al modulelor KY-004 ramane neconectat, iar apasarea butonului conecteaza pinul de semnal la GND.
