Aero Beat

Introducere

Prezentarea pe scurt a proiectului vostru:

  • ce face
  • care este scopul lui
  • care a fost ideea de la care aţi pornit
  • de ce credeţi că este util pentru alţii şi pentru voi

Aero Beat este un instrument muzical virtual care simulează o baterie reală folosind două bețe de tobă echipate cu senzori de mișcare. Fiecare bată conține un modul giroscop + accelerometru (GY-521 / MPU-6050) montat pe vârf, care detectează direcția și intensitatea loviturii în aer. În funcție de gestul efectuat, sistemul identifică una dintre cele 3 tobe virtuale asociate fiecărei bețe (stânga, mijloc, dreapta) și redă în timp real sunetul corespunzător printr-un amplificator de chitară. Simultan, un LED RGB se aprinde și o aplicație mobilă evidențiază vizual toba lovită sau chiar oferind un joc de tip wack-a-mole sau PianoTiles.

Ce face: Cântărețul ține câte o bată în fiecare mână și efectuează lovituri în aer. Sistemul detectează lovitura, identifică toba vizată pe baza direcției de mișcare, redă sunetul corespunzător, aprinde LED-ul RGB și trimite informația către o aplicație mobilă care afișează vizual toba activată. Exista si un buton care schimba genul tobelor (jazz, rock etc.)

Scopul proiectului: Crearea unui instrument de percuție virtual care să ofere experiența cântatului la tobe fără a necesita o baterie fizică — fără zgomot mecanic, fără spațiu ocupat și fără a deranja pe nimeni din jur.

Ideea de la care am pornit: Mereu mi-am dorit să cânt la tobe, însă locuiesc la apartament și am vecini cu copil mic. O baterie reală este scumpă, voluminoasă și, cel mai important, extrem de zgomotoasă. Mi-am propus să construiesc un sistem care să îmi ofere aceeași experiență fără să deranjez pe nimeni.

De ce este util:

  • Pentru muzicieni începători sau avansați care vor să exerseze fără investiție

majoră în echipament și fără probleme de zgomot

  • Pentru persoanele care locuiesc la apartament sau în spații unde zgomotul este

o problemă reală (copii mici, vecini, program de noapte)

Descriere generală

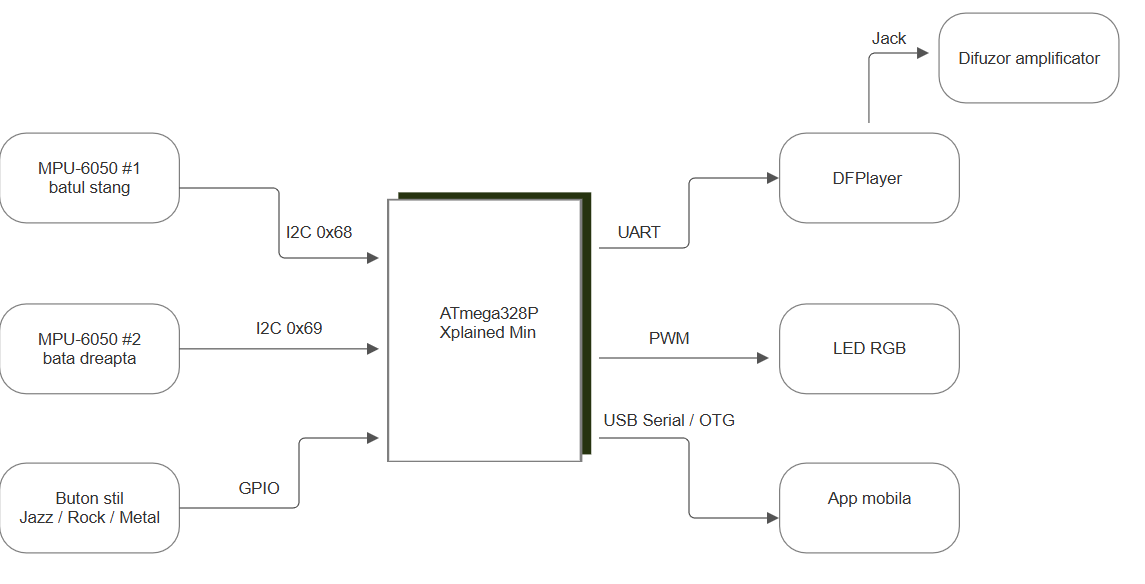

O schemă bloc cu toate modulele proiectului vostru, atât software cât şi hardware însoţită de o descriere a acestora precum şi a modului în care interacţionează. Exemplu de schemă bloc: http://www.robs-projects.com/mp3proj/newplayer.html

Hardware Design

Aici puneţi tot ce ţine de hardware design:

Listă de piese:

  • ATmega328P Xplained Mini — microcontroler principal

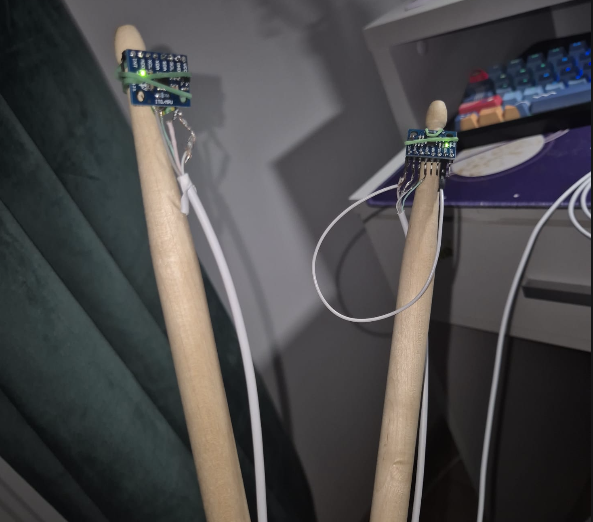

  • 2x GY-521 (MPU-6050) — senzori giroscop + accelerometru 3 axe, montați pe vârful betelor
  • 2 x DFPlayer Mini + card SD — modul redare audio, fișiere .mp3 cu sunete de tobă
  • Modul Bluetooth HC-05
  • Display LCD1602 HD44780
  • LED RGB (anod comun sau catod comun)
  • Amplificator de chitară — output audio
  • Modul jack 3.5mm + adaptor jack 3.5mm → 6.35mm — conectare la amplificator
  • 2x bețe de tobă (suport fizic pentru senzori)
  • Rezistoare, fire, breadboard / PCB, buton

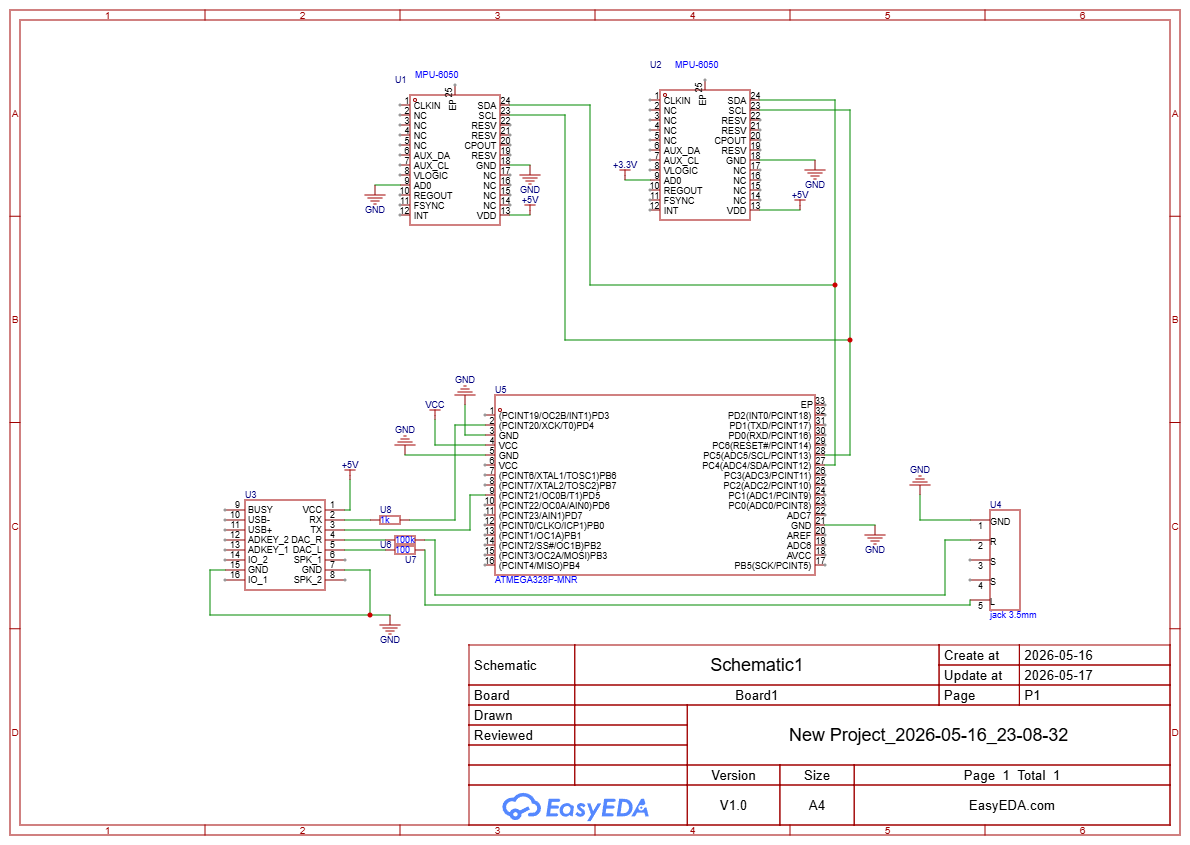

Schema electrica:

Componenta Pin componenta Conectare
ATmega328P Xplained Mini PC4 / SDA Bus I2C Date (spre MPU-6050 și LCD)
ATmega328P Xplained Mini PC5 / SCL Bus I2C Ceas (spre MPU-6050 și LCD)
ATmega328P Xplained Mini PD4 (UART TX) RX DFPlayer (prin rezistor 1kΩ)
ATmega328P Xplained Mini PD5 (UART RX) TX DFPlayer
ATmega328P Xplained Mini PD6 (SoftSerial TX) RXD HC-05 (Bluetooth)
ATmega328P Xplained Mini PD7 (SoftSerial RX) TXD HC-05 (Bluetooth)
ATmega328P Xplained Mini PB5 LED on-board
ATmega328P Xplained Mini 5V (J202-5) Alimentare module (5V)
ATmega328P Xplained Mini 3.3V (J202-4) Pin AD0 MPU-6050 #2
ATmega328P Xplained Mini GND (J202-6) Masă comună (GND)
Componenta Pin componenta Conectare
MPU-6050 #1 (Bâta stângă) VDD 5V
MPU-6050 #1 (Bâta stângă) GND Masă comună (GND)
MPU-6050 #1 (Bâta stângă) SDA PC4 ATmega328P
MPU-6050 #1 (Bâta stângă) SCL PC5 ATmega328P
MPU-6050 #1 (Bâta stângă) AD0 Masă comună (GND)
Componenta Pin componenta Conectare
MPU-6050 #2 (Bâta dreaptă) VDD 5V
MPU-6050 #2 (Bâta dreaptă) GND Masă comună (GND)
MPU-6050 #2 (Bâta dreaptă) SDA PC4 ATmega328P
MPU-6050 #2 (Bâta dreaptă) SCL PC5 ATmega328P
MPU-6050 #2 (Bâta dreaptă) AD0 3.3V ATmega328P
Componenta Pin componenta Conectare
DFPlayer Mini VCC 5V
DFPlayer Mini GND Masă comună (GND)
DFPlayer Mini RX PD4 ATmega328P (prin rezistor 1kΩ)
DFPlayer Mini TX PD5 ATmega328P
DFPlayer Mini DAC_R Pin R (Ring) Jack 3.5mm (prin rezistor 100Ω)
DFPlayer Mini DAC_L Pin L (Tip) Jack 3.5mm (prin rezistor 100Ω)
Componenta Pin componenta Conectare
Modul Jack TRRS 3.5mm R (Ring) DAC_R DFPlayer (prin rezistor 100Ω)
Modul Jack TRRS 3.5mm L (Tip) DAC_L DFPlayer (prin rezistor 100Ω)
Modul Jack TRRS 3.5mm GND (Sleeve) GND DFPlayer
Componenta Pin componenta Conectare
Rezistor 1kΩ Capăt 1 PD4 ATmega328P
Rezistor 1kΩ Capăt 2 RX DFPlayer Mini
Rezistor 100Ω (Canal Drept) Capăt 1 DAC_R DFPlayer Mini
Rezistor 100Ω (Canal Drept) Capăt 2 Pin R (Ring) Modul Jack TRRS
Rezistor 100Ω (Canal Stâng) Capăt 1 DAC_L DFPlayer Mini
Rezistor 100Ω (Canal Stâng) Capăt 2 Pin L (Tip) Modul Jack TRRS

Descrierea Arhitecturii Hardware

Inima sistemului este placa de dezvoltare ATmega328P Xplained Mini, care face prelucrarea semnalelor pentru detectarea loviturilor și trimiterea comenzilor audio. Placa furnizează atât tensiunea de 5V pentru alimentarea principală a modulelor, cât și tensiunea de 3.3V, folosită strict ca referință logică de adresare pentru unul dintre senzori.

Pentru detectarea mișcărilor și a unghiurilor de înclinare ale bețelor, sistemul utilizează două module inerțiale MPU-6050 (giroscop și accelerometru). Deoarece ambele module folosesc protocolul I2C și împart aceleași linii fizice de date (SDA pe PC4 și SCL pe PC5), a fost necesară configurarea unor adrese hardware diferite: pinul AD0 al senzorului de pe bâta stângă este conectat la GND (setând adresa la 0x68), în timp ce pinul AD0 al senzorului de pe bâta dreaptă este conectat la 3.3V (setând adresa la 0x69). Acest procedeu permite microcontrolerului să comunice independent cu ambele bețe în timp real, pe aceeași magistrală.

Generarea și redarea sunetelor sunt realizate de un modul DFPlayer Mini cu card SD. Acesta comunică asincron prin interfața UART hardware cu ATmega328P (folosind pinii PD4 și PD5). Pentru a proteja pinul RX al DFPlayer-ului (care este conceput pentru niveluri logice de 3.3V) de semnalele logice de 5V emise de ATmega328P, a fost introdus un rezistor de protecție de 1kΩ pe linia de transmisie (TX spre RX).

Ieșirea audio analogică este preluată de la pinii DAC_R și DAC_L ai DFPlayer-ului și dirijată către un modul Jack TRRS de 3.5mm prin intermediul a două rezistoare de 100Ω. Aceste rezistoare au dublu rol: limitează curentul de ieșire și protejează convertorul digital-analog al modulului MP3. Pentru a elimina interferențele și a rezolva problema buclelor de masă (ground loops) la conectarea spre un amplificator de chitară extern, pinul GND (Sleeve) al jack-ului a fost rutat direct la pinul GND dedicat al DFPlayer-ului, izolând astfel masa de semnal audio de masa generală a microcontrolerului. Sistemul hardware este scalabil și include deja alocarea pinilor (PD6/PD7) pentru implementarea unui modul Bluetooth HC-05 și folosirea pinilor existenți I2C pentru adăugarea unui ecran LCD 1602.

Software Design

Descrierea codului aplicaţiei (firmware):

  • mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
  • librării şi surse 3rd-party (e.g. Procyon AVRlib)
  • algoritmi şi structuri pe care plănuiţi să le implementaţi
  • (etapa 3) surse şi funcţii implementate

Mediu de dezvoltare:

  • PlatformIO (VS Code) cu framework Arduino pentru ATmega328P
  • Board: ATmega328P Xplained Mini, upload via xplainedmini programmer

Librării folosite:

  • Wire.h — comunicație I2C cu MPU-6050 (Lab 6)
  • Arduino.h — framework de bază

Rezultate Obţinute

Care au fost rezultatele obţinute în urma realizării proiectului vostru.

Concluzii

Download

O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună ;-). Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.

Jurnal

Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.

  • Săptămâna 1: Alegerea componentelor, testare conectivitate I2C cu MPU-6050
  • Săptămâna 2: Implementare algoritm de detecție lovitură, calibrare pe axa Y
  • Săptămâna 4: Integrare DFPlayer Mini, LED RGB, aplicație mobilă (în progres, 50% done)
  • Săptămâna 5: Integrare Ecran LED, buton pentru schimbarea genului tobelor, modul Bluetooth pentru conectivitate mai usoara intre boxa sau telefon (în progres)

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.

Resurse Hardware:

  • MPU-6050 Product Specification — InvenSense
  • ATmega328P Xplained Mini User Guide — Microchip (DS50002659B)
  • DFPlayer Mini Datasheet — DFRobot
  • GY-521 Module Schematic

Resurse Software:
