Etilotest Digital cu Stocare Cloud
Introducere
Proiectul constă în realizarea unui Etilotest Digital inteligent, capabil să măsoare concentrația de alcool din aerul expirat și să transmită automat aceste date către o platformă Cloud pentru monitorizare.
- Ce face: Sistemul detectează vaporii de etanol folosind senzorul MQ-3, procesează semnalul analogic cu ajutorul unui microcontroller ATmega328P și oferă feedback instantaneu (vizual pe LCD și sonor prin buzzer), trimițând simultan datele prin Wi-Fi către un API extern.
- Care este scopul lui: Scopul principal este furnizarea unei metode rapide și accesibile de testare a alcoolemiei, asigurând în același timp o evidență digitală a măsurătorilor prin integrarea IoT.
- Ideea de la care am pornit: Am pornit de la dorința mea de a-mi proteja prietenii, creând un dispozitiv care să elimine incertitudinea la volan. Am conceput acest etilotest ca un instrument de prevenție responsabil, menit să reducă riscurile rutiere și să ofere o metodă rapidă de verificare a alcoolemiei înainte de plecarea la drum.
- De ce este util: Pentru mine, acest proiect este o oportunitate de a învăța cum să conectez hardware-ul analogic la puterea Cloud-ului. Pentru ceilalți, consider că este un instrument vital care poate salva vieți, oferindu-le prietenilor mei și comunității o metodă simplă de a lua decizii corecte și responsabile înainte de a urca la volan.
Descriere generală
| Modul Hardware | Descriere Tehnică | Interacțiune / Protocol |
|---|---|---|
| Arduino UNO R3 (ATmega328p + ATmega16u2) | Unitatea centrală de procesare. Gestionează logica locală și calculele. | Master-ul sistemului; coordonează toate perifericele și trimite date către gateway. |
| Senzor MQ-3 | Senzor chimic pentru detectarea vaporilor de etanol (alcool). | Analog (ADC): Trimite semnal variabil (0-5V) către pinul A0 al ATmega328P. |
| RPi Pico 2WH | Gateway Wi-Fi bazat pe arhitectură ARM. | UART: Primește date seriale de la ATmega și le transmite în Cloud prin Wi-Fi. |
| LCD 1602 | Ecran pentru afișarea în timp real a rezultatelor. | I2C: Primește comenzi de afișare pe 2 fire (SDA/SCL) de la ATmega328P. |
| Buzzer Pasiv | Componentă pentru avertizare sonoră. | PWM: Generare tonuri de frecvențe diferite în funcție de concentrație (Pin D9). |
O schemă bloc cu toate modulele proiectului vostru, atât software cât şi hardware însoţită de o descriere a acestora precum şi a modului în care interacţionează.
Exemplu de schemă bloc: http://www.robs-projects.com/mp3proj/newplayer.html
Hardware Design
Descriere componente
Tabel Conexiuni Hardware
| Componentă | Pin Componentă | Destinație (Placă/Pin) | Detalii |
|---|---|---|---|
| Senzor MQ-3 | VCC | Arduino 5V | Necesită preîncălzire pentru precizie |
| GND | Arduino GND | ||
| AO | Arduino A0 | Citire concentrație alcool | |
| LCD I2C | VCC | Arduino 5V | |
| GND | Arduino GND | ||
| SDA | Arduino A4 | Conexiune Date I2C | |
| SCL | Arduino A5 | Conexiune Ceas I2C | |
| Buzzer Pasiv | VCC | Arduino 5V | |
| GND | Arduino GND | ||
| S | Arduino D9 | Generare alerte sonore | |
| LED Debug | Anod (A) | Arduino D13 | Serie cu rezistență 220Ω |
| Catod (C) | Arduino GND | ||
| Pico 2WH | VSYS | Arduino 5V | Intrare alimentare stabilizată |
| GND | Arduino GND | Masa comună | |
| GP0 (TX) | Arduino D0 (RX) | Transmisie date către Arduino | |
| GP1 (RX) | Divizor Tensiune | Recepție date protejată (3.3V) | |
| Divizor Tensiune | In (R 1k) | Arduino D1 (TX) | Punct intrare semnal 5V |
| Out (1k/2.2k) | Pico GP1 (RX) | Punct ieșire semnal ~3.4V | |
| GND (R 2.2k) | Pico GND | Masă comună |

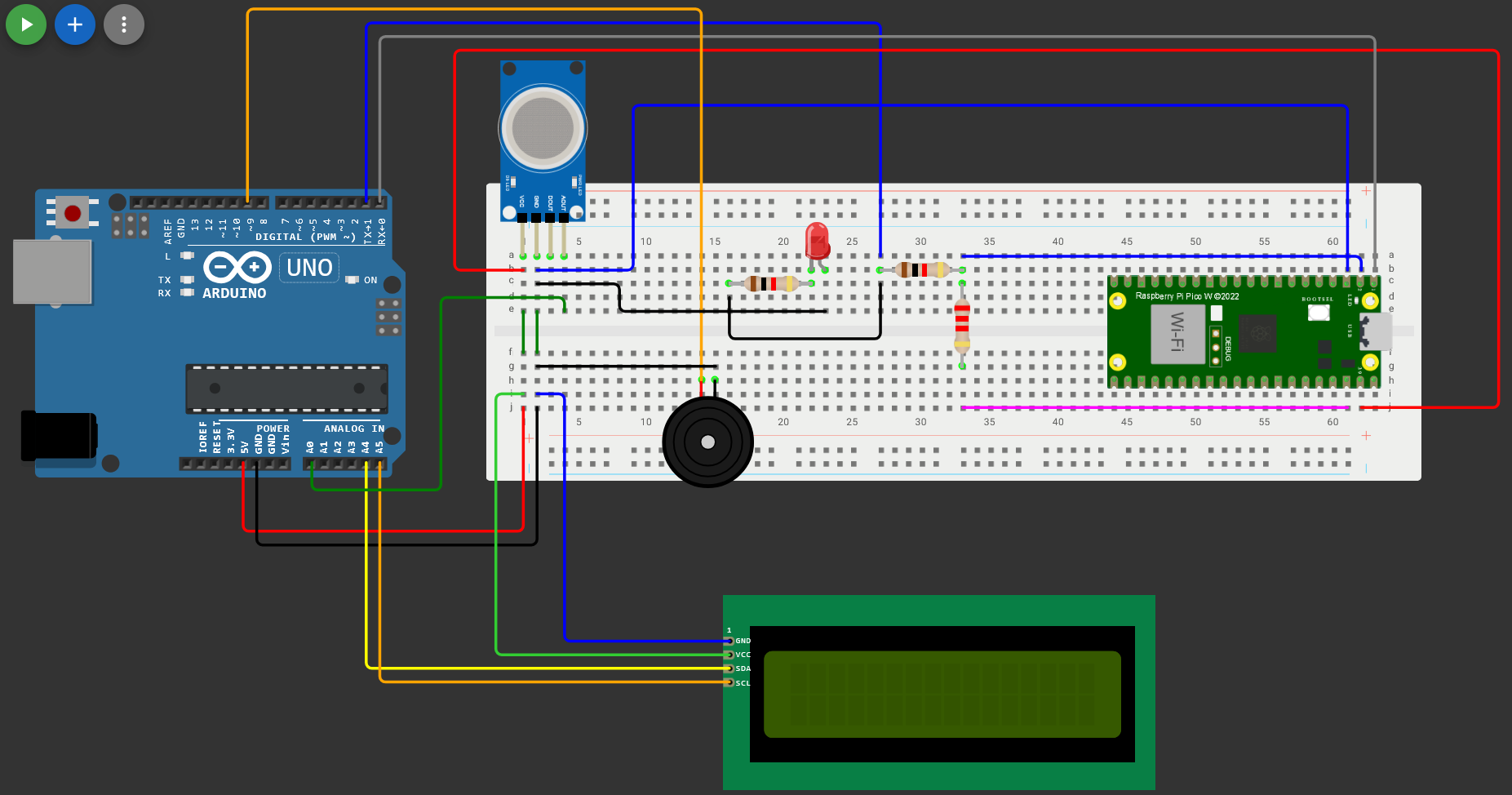

Schema electrica
Rezultate
TODO add rezultate
Aici puneţi tot ce ţine de hardware design:
- listă de piese
- scheme electrice (se pot lua şi de pe Internet şi din datasheet-uri, e.g. http://www.captain.at/electronic-atmega16-mmc-schematic.png)
- diagrame de semnal
- rezultatele simulării
Software Design
Descrierea codului aplicaţiei (firmware):
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Care au fost rezultatele obţinute în urma realizării proiectului vostru.
Concluzii
Download
O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună
.
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.
Bibliografie/Resurse
Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
