Monitor de Hidratare este un dispozitiv compact de monitorizare a consumului zilnic de apa.

• Ce face: Sistemul functioneaza ca un cantar inteligent pe care utilizatorul asaza sticla de apa. Dispozitivul masoara in timp real greutatea sticlei si calculeaza automat cantitatea de apa consumata, afisand progresul pe un ecran OLED. Un buzzer emite notificari sonore periodice pentru a reaminti utilizatorului sa bea apa.
• Scopul proiectului: Hidratarea corecta este esentiala pentru sanatate, dar majoritatea oamenilor uita sau nu stiu exact cat au baut intr-o zi. Dispozitivul automatizeaza acest proces fara ca utilizatorul sa faca nimic altceva decat sa aseze sticla pe platforma.
• Ideea de pornire: Proiectul a pornit de la nevoia personala de a monitoriza consumul de apa intr-un mod pasiv, fara aplicatii de telefon sau introducere manuala a datelor.
• Utilitate: Dispozitivul este util oricui doreste sa isi formeze obiceiuri sanatoase de hidratare, in special persoanelor care petrec mult timp la birou sau la calculator.

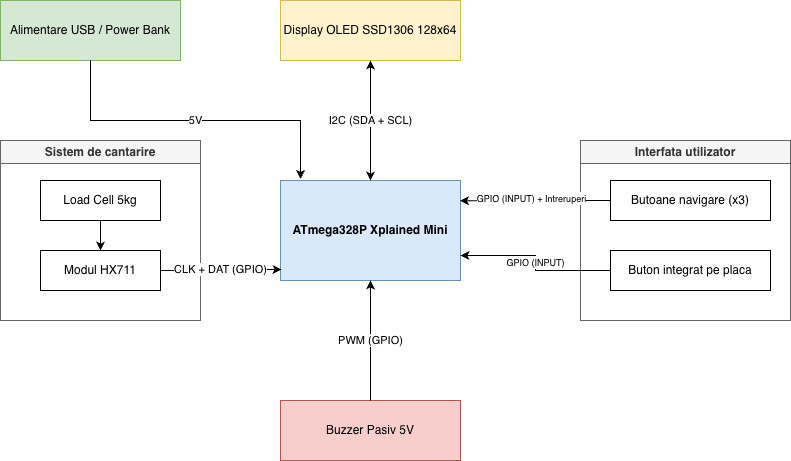

Module si interactiuni:

• ATmega328PB: unitatea centrala de procesare. Citeste datele de la HX711, calculeaza consumul de apa, actualizeaza display-ul si gestioneaza butoanele si buzzerul.
• Load Cell 5kg + HX711: senzorul de greutate trimite un semnal analogic catre HX711, care il amplifica si il converteste la semnal digital pe 24 biti, transmis catre microcontroller prin 2 fire (CLK + DAT).
• Display OLED SSD1306: afiseaza informatii despre greutatea curenta, cantitatea de apa consumata si obiectivul zilnic. Comunicare prin I2C.
• Butoane: permit utilizatorului sa seteze obiectivul zilnic de hidratare, sa efectueze functia tare (zero) si sa navigheze in meniu.
• Buzzer pasiv: emite semnale sonore la intervale regulate (reminder de hidratare) sau la atingerea obiectivului zilnic. Controlat prin semnal PWM.

• Lab 0 - GPIO — butoanele de navigare si modulul buzzer sunt conectate prin pini GPIO
• Lab 2 - Intreruperi — folosesc intreruperea Timer2 pentru debounce-ul butoanelor si pentru masurarea timpului de stabilizare
• Lab 3 - Timere si PWM — buzzerul pasiv este controlat prin semnal PWM, iar reminderele de hidratare sunt generate cu un timer periodic
• Lab 6 - I2C — comunicarea cu display-ul OLED SSD1306 se face prin protocolul I2C

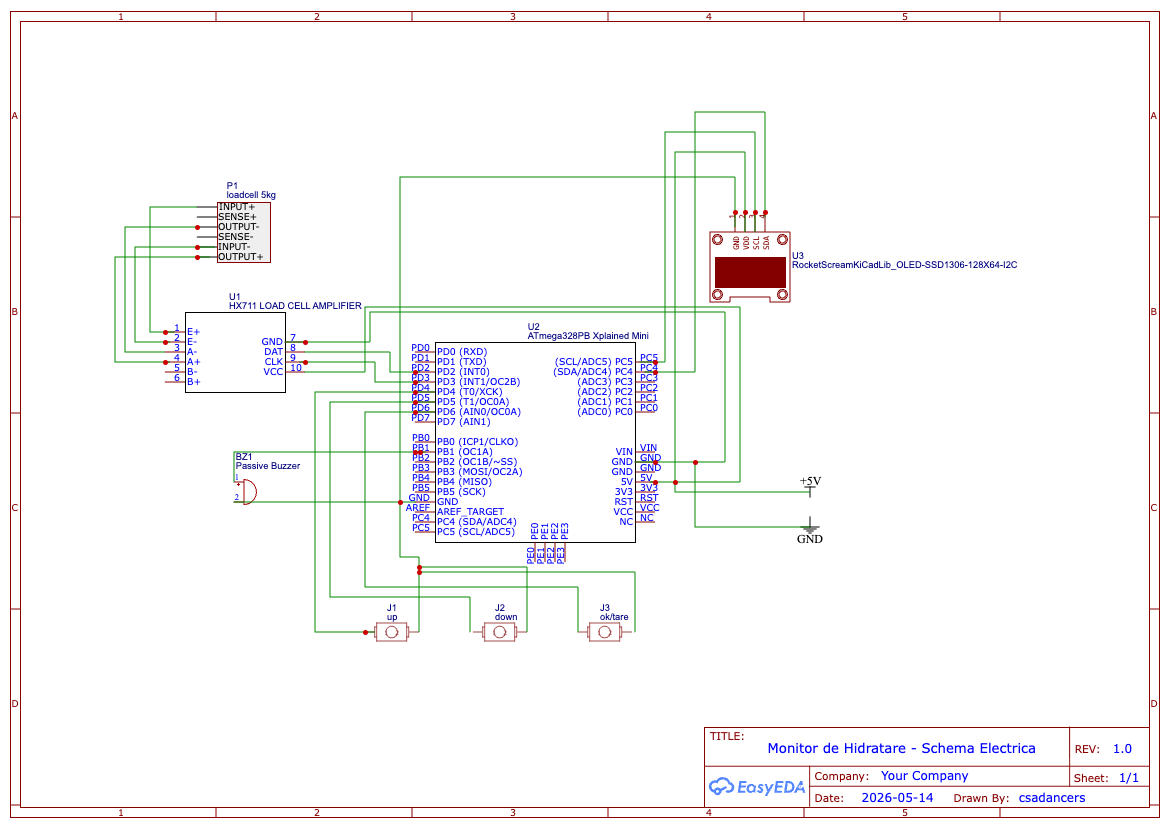

Butoanele vor fi citite folosind rezistentele interne de pull-up ale microcontrollerului. Asta inseamna ca un pin al butonului merge la pinul digital, iar celalalt merge la GND. Cand butonul este apasat, pinul este tras la 0 logic.

Am ales pinii PC4 si PC5 pentru OLED deoarece acestia sunt pinii dedicati pentru I2C. Pentru buzzer am ales PB1, deoarece poate fi folosit cu PWM. Pentru HX711 am folosit PD2 si PD3 pentru ca modulul are nevoie doar de doua linii digitale: una pentru date si una pentru clock.

In stadiul actual, partea software a proiectului este functionala si integreaza toate componentele principale ale sistemului.

Functionalitatile implementate pana acum sunt:

• citirea greutatii de la load cell prin modulul HX711
• calibrarea cantarului folosind o greutate cunoscuta
• selectarea obiectivului zilnic de hidratare dintr-un meniu initial
• controlul meniului folosind 3 butoane externe: UP, DOWN si OK
• afisarea progresului pe display-ul OLED SSD1306
• feedback sonor prin buzzer pasiv
• calcularea cantitatii de apa consumate pe baza diferentei de greutate
• detectarea refill-ului, fara a-l adauga la cantitatea consumata
• actualizarea progresului doar atunci cand greutatea este stabila

La pornire, utilizatorul alege un goal de apa din 3 variante predefinite. Dupa confirmarea cu butonul OK, sistemul face tare pe platforma goala, apoi asteapta ca utilizatorul sa puna sticla pe cantar. Dupa ce greutatea se stabilizeaza, sistemul salveaza greutatea curenta ca referinta si permite inceperea consumului.

Codul este impartit in mai multe zone logice:

• initializare periferice: UART, HX711, butoane, buzzer, I2C, OLED si Timer2
• citire butoane: butoanele UP, DOWN si OK sunt citite cu pull-up intern si debounce software
• meniu goal: la pornire, utilizatorul alege unul dintre cele 3 obiective predefinite
• citire greutate: HX711 este citit prin 24 de biti, apoi valoarea raw este convertita in grame folosind factorul de calibrare
• logica de stabilizare: progresul nu este actualizat imediat, ci doar dupa ce greutatea ramane stabila cateva secunde
• logica de consum: daca greutatea stabila scade, diferenta este considerata apa bauta
• logica de refill: daca greutatea stabila creste, sistemul considera ca sticla a fost reumpluta si actualizeaza referinta
• afisare OLED: ecranul afiseaza procentul realizat, cantitatea bauta, cantitatea ramasa si goal-ul curent
• feedback sonor: buzzerul confirma evenimente precum startul, stabilizarea sticlei, refill-ul sau atingerea goal-ului.

Fluxul principal al aplicatiei este urmatorul:

1. utilizatorul porneste sistemul
2. pe OLED apare meniul de alegere a goal-ului
3. butoanele UP si DOWN schimba valoarea selectata
4. butonul OK confirma goal-ul
5. sistemul face tare pe platforma goala
6. utilizatorul pune sticla pe platforma
7. dupa ce greutatea este stabila, buzzerul da semnal ca sistemul este pregatit
8. utilizatorul bea apa sau reumple sticla
9. sistemul asteapta din nou stabilizarea greutatii
10. daca greutatea a scazut, diferenta este adaugata la progres
11. daca greutatea a crescut, sistemul considera ca este refill si actualizeaza noua referinta

Prin aceasta logica, sistemul evita sa adauge apa consumata in timp ce sticla este miscata, in timp ce se toarna apa sau in timp ce se bea direct din ea.

Pentru calibrarea load cell-ului am folosit o greutate cunoscuta. Mai intai am facut tare cu platforma goala, pentru a salva offset-ul sistemului. Apoi am pus pe cantar o greutate masurata separat si am citit valoarea raw de la HX711.

Factorul de calibrare este calculat cu formula:

unde:

• net_raw este diferenta dintre valoarea raw cu greutate si offset
• greutate_cunoscuta este greutatea reala, masurata pe un cantar de bucatarie.

calibration_factor = net_raw / greutate_cunoscuta

Dupa calibrare, am testat sistemul cu o sticla cantarita separat. Valorile afisate de sistem au fost apropiate de cele de pe cantarul de bucatarie, deci calibrarea a fost considerata corecta pentru scopul proiectului.

Pentru logica de hidratare, am masurat si greutatea sticlei goale. Sticla goala folosita in teste are 140 g. Aceasta valoare este folosita pentru a estima cata apa se afla in sticla:

apa_din_sticla = greutate_totala - greutate_sticla_goala

Am testat fiecare componenta separat inainte de integrarea finala:

• HX711 a fost testat prin UART, verificand valorile raw si greutatea calculata
• OLED-ul a fost testat initial cu un mesaj simplu, apoi cu text si bara de progres
• buzzerul a fost testat separat cu Timer1, generand un semnal sonor pe PB1
• butoanele externe au fost testate individual pe PD4, PD5 si PD6
• meniul de goal a fost testat prin schimbarea valorilor cu UP/DOWN si confirmarea cu OK
• algoritmul de consum a fost testat prin ridicarea sticlei, scaderea cantitatii de apa si repunerea ei pe cantar.

Pentru debug am folosit UART, unde se afiseaza greutatea totala, apa estimata din sticla, cantitatea consumata, cantitatea ramasa si goal-ul ales.

O prima optimizare a fost sa nu actualizez OLED-ul continuu daca valorile afisate nu s-au schimbat. Display-ul este rescris doar cand se modifica progresul sau goal-ul. Astfel, se reduce timpul petrecut in comunicarea I2C si ecranul nu mai pare ca face refresh inutil.

A doua optimizare a fost introducerea unei logici de stabilizare a greutatii. In loc sa actualizez progresul la fiecare citire, sistemul asteapta ca greutatea sa ramana aproximativ constanta timp de cateva secunde. Aceasta optimizare este importanta pentru ca evita masuratori gresite atunci cand utilizatorul misca sticla sau toarna apa.

A treia optimizare a fost folosirea Timer2 pentru debounce-ul butoanelor, in loc sa folosesc delay-uri mari in bucla principala. Astfel, apasarile sunt detectate mai stabil, iar codul ramane mai usor de controlat.

Elementul de noutate al proiectului este faptul ca sistemul nu este doar un cantar care afiseaza greutatea, ci interpreteaza schimbarile de greutate pentru a estima consumul de apa. Sistemul diferentiaza intre trei situatii:

• sticla a fost pusa pe cantar
• sticla a devenit mai usoara, deci utilizatorul a baut apa
• sticla a devenit mai grea, deci a fost reumpluta.

In plus, progresul se actualizeaza doar dupa ce greutatea este stabila. Astfel, sistemul nu adauga progres fals in timp ce sticla este miscata sau in timp ce se toarna apa.

Demo Video Youtube https://youtu.be/LuOfukAbKBs?si=kPDH6Ot64mTcDpZE

monitor_hidratare_final_cristiana_tabacaru.zip

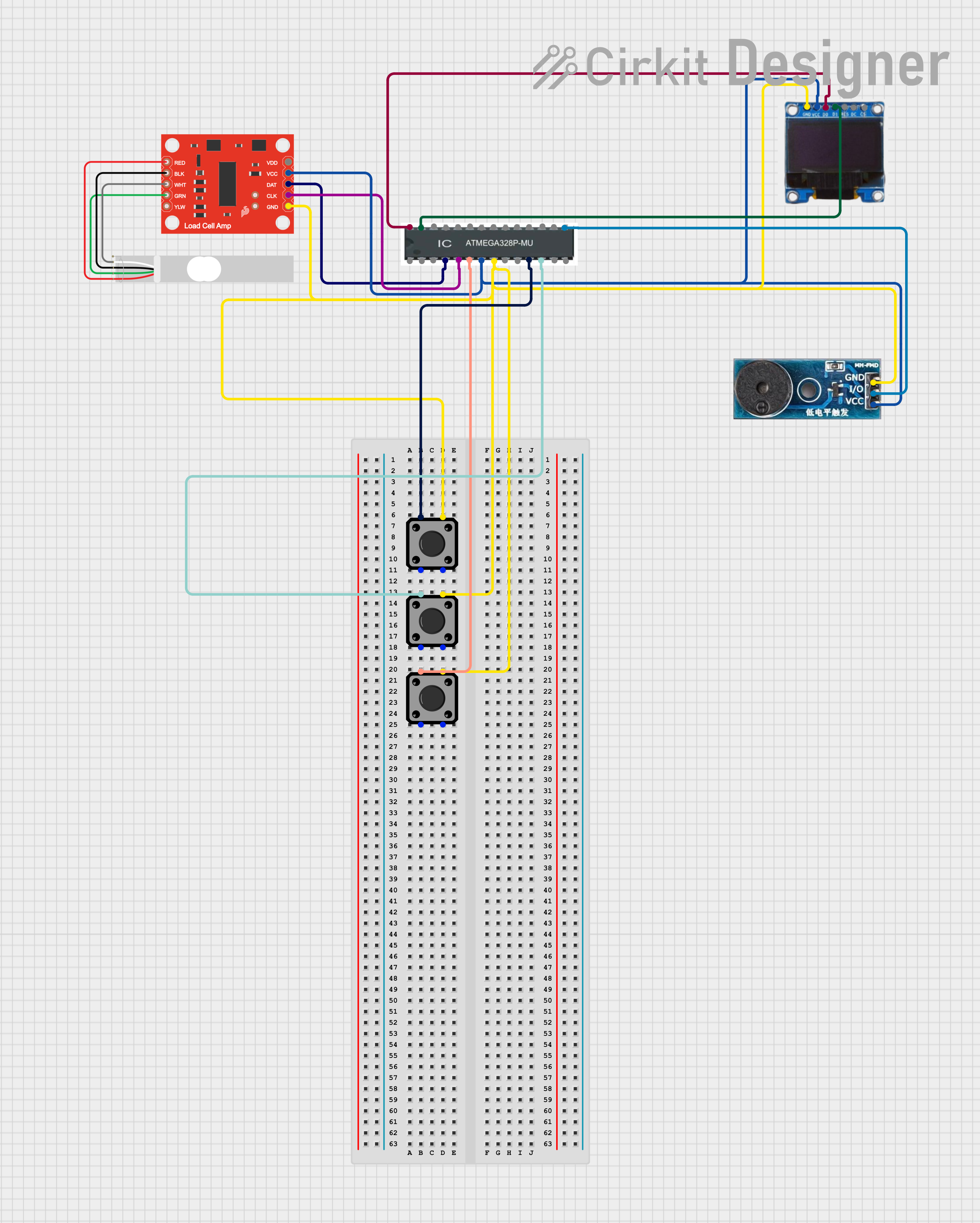

• Am conectat pe breadboard primele componente ale proiectului: placa ATmega328P Xplained Mini, modulul HX711 si display-ul OLED.
• Modulul HX711 este legat la load cell si la microcontroller prin pinii DAT si CLK, pentru citirea greutatii.
• Display-ul OLED este conectat prin I2C, pe pinii SDA si SCL, si a fost testat cu un mesaj simplu pe ecran.
• In aceasta etapa am verificat separat ca partea de cantarire comunica prin UART si ca display-ul porneste corect.

• ATmega328PB Xplained Mini - documentatie Microchip:

https://ww1.microchip.com/downloads/en/devicedoc/50002659a.pdf

• Load Cell 5kg:

https://www.drot.ro/platforma-arduino/1119-senzor-de-greutate-5-kg.html

• Modul HX711:

https://sigmanortec.ro/en/weight-reading-module-hx711-24ad-2-channels-3-5v

• Display OLED SSD1306 0.96”:

https://www.drot.ro/platforma-arduino/1569-ecran-oled-iic-i2c-0-96-alb-128-x-64.html

• Modul buzzer pasiv si butoane:

https://sigmanortec.ro/en/passive-buzzer-mode

• EasyEDA - realizare schema electrica: https://easyeda.com/
