Digital Dice

Author: Voicu Teodora-Andreea, 333CA

Introducere

Generează doua număr aleatoare între 1 și 6, le afișează pe un display LCD și redă sunetul de aruncare a zarului.

Ofera un exemplu practic de integrare a senzorilor și a modulelor audio/video cu un microcontroller Arduino, într-un proiect interactiv și educațional.

Am vrut să creez un zar digital, care folosește un accelerometru pentru detectarea „shake”-ului și un LCD pentru afișarea rezultatului, completat de un efect sonor autentic.

Demonstrează concepte de hardware și software embedded, este distractiv și poate fi extins la alte aplicații care folosesc detecția de mișcare și redarea de conținut multimedia.

Descriere Generala

Hardware:

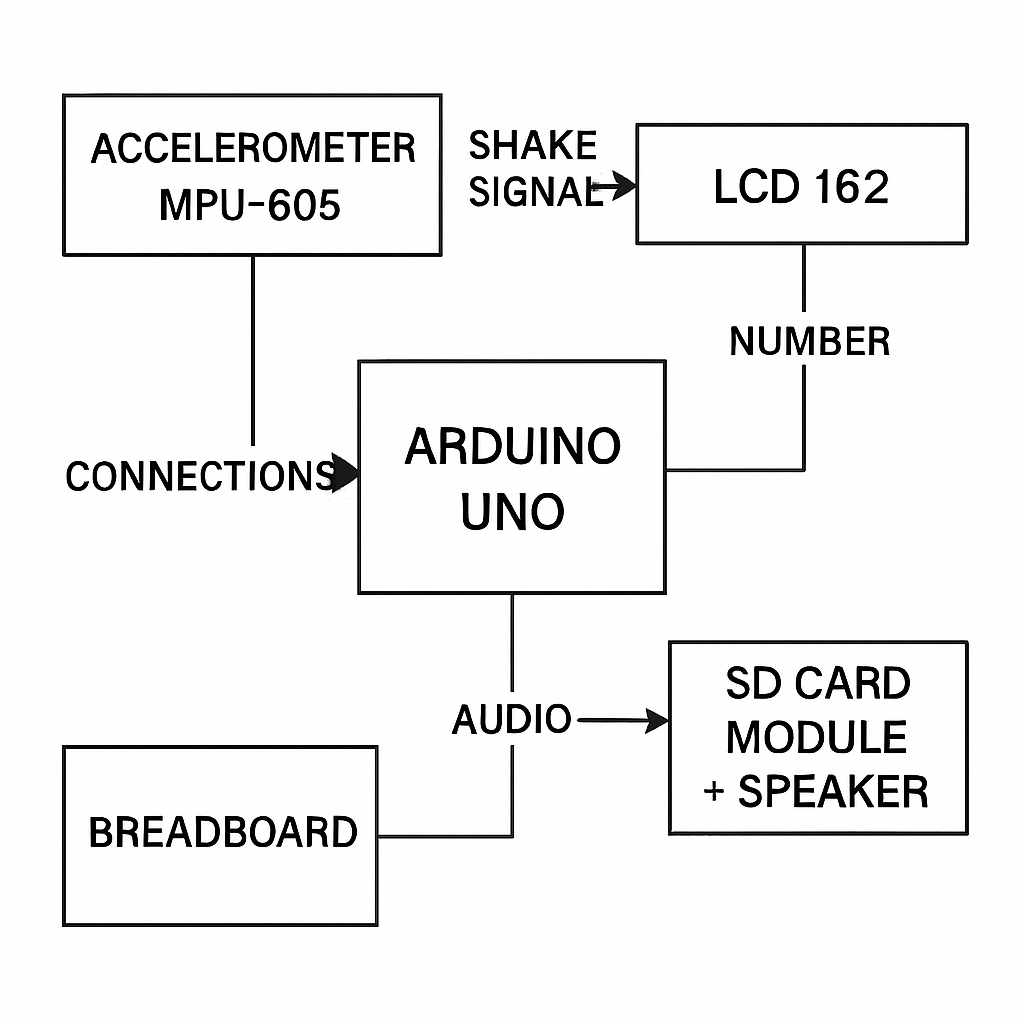

- Arduino Uno – unitatea centrală care primeşte date de la accelerometru, generează numărul şi controlează LCD-ul şi modulul audio.
- Modul accelerometru – detectează gestul de „shake” pentru a declanşa aruncarea zarului.
- Display LCD – afișează rezultatul numeric al aruncării zarului.
- Modul SD card + difuzor – stochează şi redă fişierul audio WAV cu efectul sonor de aruncare a zarului.
- Breadboard şi cabluri de conexiune – realizează legăturile electrice între toate modulele.

Software:
- Citire accelerometru şi detectare „shake”.
- Generare numere aleatorii 1–6.
- Afişare mesaje şi rezultate pe OLED.
- Iniţializare SD şi redare WAV pe buzzer

Interacţiuni:

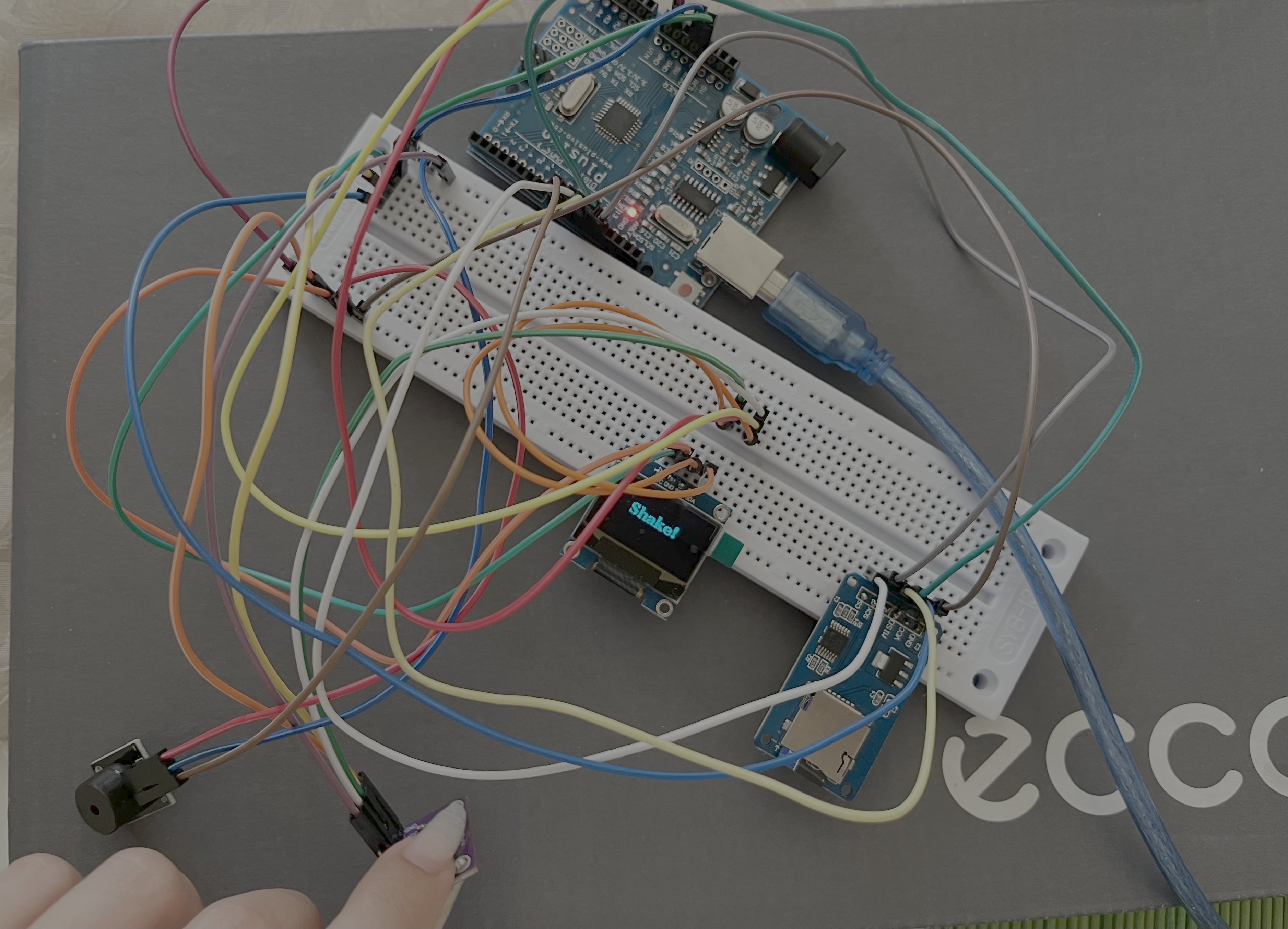

  1. Dispozitivul e zguduit → accelerometrul detecteaza miscare peste SHAKE_THRESHOLD
  2. Stare SHAKING → afiseaza “Shake!” si porneste redarea DICE.WAV pe buzzer
  3. Dupa SHAKE_TIMEOUT fara miscare → opreste WAV, genereaza doua valori random (1–6) și le afiseaza pe OLED

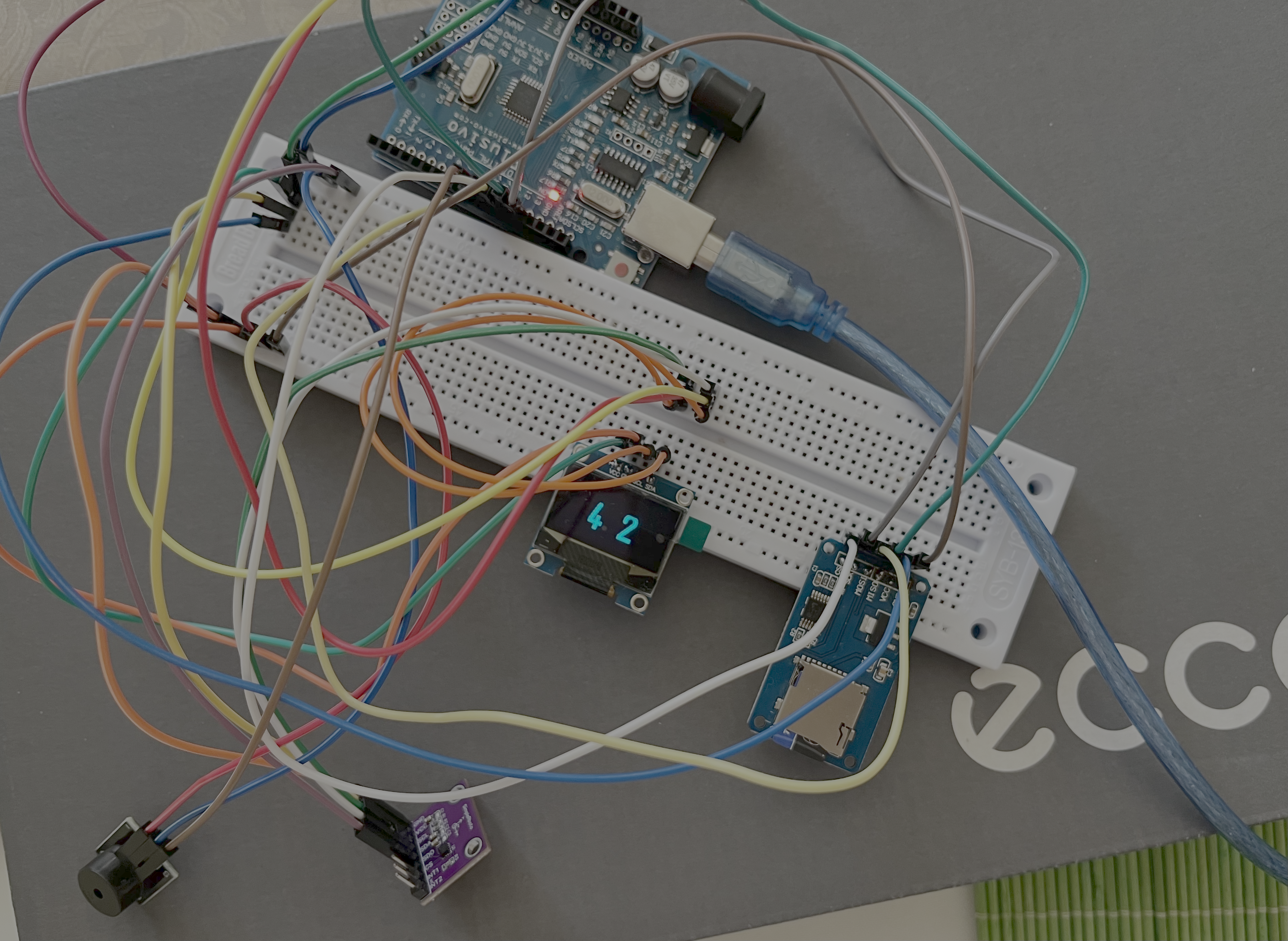

  4. Dupa RESULT_HOLD → revine la “READY!” și asteapta urmatorul shake

Hardware Design

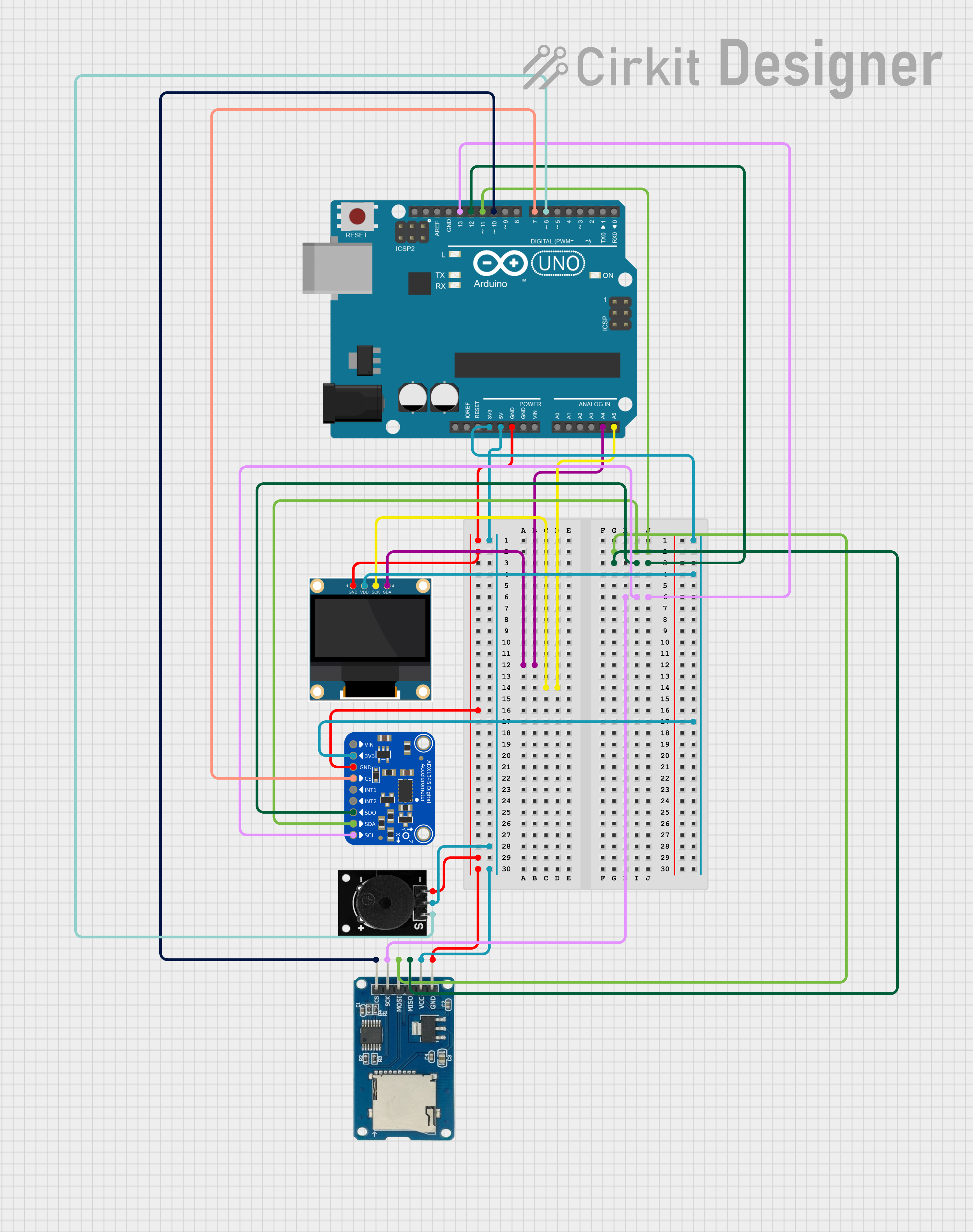

Lista Componente:

Functional Overview:

Când este zguduit accelerometrul LIS2DH12, acesta detectează mișcarea și declanșează Arduino-ul să genereze doua numere aleatoare de la 1 la 6. Aceste numere sunt afisate pe ecranul OLED SSD1306, în timp ce, simultan, Arduino-ul redă un fișier WAV cu sunet de zaruri de pe cardul microSD prin buzzerul pasiv.

* OLED SSD1306 (I²C)

3.3 V → VCC

Sursa de alimentare a circuitului intern şi a driver-ului display-ului.

GND → GND

Reţeaua de masă comună.

A4 → SDA

Linia de date I²C: aici circulă octeţi de la Arduino către pixelii OLED-ului.

A5 → SCL

Linia de ceas I²C: sincronizează transferul de date pe SDA.

De ce OLED? – Afișează mesaje şi rezultatul zarurilor într-un format grafic compact, cu consum redus de energie.

* Modul SD-card (SPI)

5 V → VCC

Alimentează convertorul de nivel şi interfaţa SPI.

GND → GND

Referinţa de masă pentru comunicaţia SPI.

D10 → CS (Chip Select)

Selectează modulul SD pe magistrala SPI (când e LOW, modulul răspunde).

D11 → MOSI (Master Out Slave In)

Trimite datele din Arduino spre SD (de exemplu, comenzi de citire).

D12 → MISO (Master In Slave Out)

Primeşte datele de la SD spre Arduino (conţinutul fişierului WAV).

D13 → SCK (Serial Clock)

Ceasul pentru sincronizarea transferului de biţi MOSI/MISO.

De ce SD-card? – Permite stocarea fişierului WAV de sunet de zaruri, fără să încarce memoria internă a plăcii.

* Buzzer pasiv

D6 (PWM) → S

Pinul PWM generează semnalul audio propriu-zis (tonuri variabile conform valorilor citite din WAV).

5 V → +

Redă amplitudinea semnalului PWM către buzzer.

GND → –

Întoarcerea curentului şi referinţa de masă.

Ce face PWM? – Pulse Width Modulation modulează lăţimea impulsurilor pentru a crea frecvenţe audio perceptibile ca sunet.

* Modul LIS2DH12 (I²C)

3.3 V → VCC

Alimentează senzorul cu tensiune stabilă de 3.3 V.

GND → GND

Stabilirea referinţei zero pentru măsurări.

A4 → SDA

Linia de date I²C: transmite valorile brute de acceleraţie.

A5 → SCL

Linia de ceas I²C pentru sincronizarea transferului de date.

5 V → SDO/SA0

Configurează adresa I²C la 0x19 (pull-up intern), astfel evitând conflicte pe bus.

(neconectat) → CS

CS rămâne HIGH; senzorul rămâne mereu activ pe I²C.

De ce accelerometru LIS2DH12? – Detectează gestul de „shake” cu precizie, fără butoane suplimentare, şi are consum redus.

Software Design

/*
 *  DIGITAL DICE  - Arduino UNO
 *  — Shake → pornește DICE.WAV pe pin 9
 *  — Stop Shake → afișează două numere pe OLED
 *
 *  HARDWARE:
 *    LIS2DH12 (I²C)        | SDA/SCL = A4/A5
 *    SSD1306 OLED 128×64   | SDA/SCL = A4/A5
 *    Micro-SD (SPI)        | CS = 10
 *    Buzzer pasiv          | pin 9 (Timer1 PWM)
 */

#include <Wire.h> // permite comunicarea I2C
#include "SparkFun_LIS2DH12.h" // driverul pentru accelerometru
#include <SPI.h> // pentru SD (comunicarea SPI)
#include <SD.h> // pt citire/scrie fisiere pe cardul SD
#include <TMRpcm.h> //  redarea fisierelor WAV mono printr-un PWM pe buzzer
#include <U8g2lib.h> // desene pe OLED

#define SD_CS_PIN        10 // chip select pt modulul SD
#define SPEAKER_PIN       9 // buzzerul pasiv conectat pe pinul 9 (pwm timer)

#define SHAKE_THRESHOLD 2000     // daca diferenta de citiri depaseste pragul e considerat shake
#define SHAKE_TIMEOUT    300     // ms fără miscare = aruncare terminata
#define RESULT_HOLD     1500     // ms pastram rez pe ecran inainte sa schimbam iar la Ready

const char WAV_NAME[] = "DICE.WAV";

SPARKFUN_LIS2DH12 accel; // cream accelerometrul
TMRpcm             audio; // playerul care genereaza pwm ul pt a reda fisierul wav pe buzzer
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE); // obiectul care controleaza ecranul

enum class Stare : uint8_t { GATA, SHAKING, REZULTAT }; // logicile posibile
Stare stareCurenta = Stare::GATA; // starea de start

unsigned long tStartStare; // mom cand s-a schimbat ultima data starea
int16_t lastX, lastY, lastZ; // valorile de pe fiecare axa a accelerometrului


// primeste un sir si un font, si scrie acel text centrat orizontal la linia y pe ecran
void drawCentered(const char* text, uint8_t y, const uint8_t* font) {
  u8g2.setFont(font); // font select
  int w = u8g2.getStrWidth(text); // latime txt
  u8g2.firstPage();  do { u8g2.drawStr((128 - w) / 2, y, text); } while (u8g2.nextPage()); // plaseaza incep in centrul ecranului
}

void setup() {
  // Serial.begin(9600); // pt debug
  if (!accel.begin()) while (1);   // start accelerometru si se blocheaza daca lipseste
  u8g2.begin(); // initializeaza ecranul
  drawCentered("READY!", 32, u8g2_font_ncenB14_tr); // afis ready pt inceput

  audio.speakerPin = SPEAKER_PIN; // spune playerului pe ce pin scoate semnal pwm catre buzzer
  audio.CSPin      = SD_CS_PIN; // ce pin e chipselect pt sd

  if (!SD.begin(SD_CS_PIN))  while (1);    // stop dacă SD fail
  if (!SD.exists(WAV_NAME))  while (1);    // stop dacă lipseste DICE.wav

  audio.setVolume(5);          // 0-6, 5 a fost optim
  audio.quality(1);            // pt sunet mai clar

  randomSeed(analogRead(A0)); // foloseste zgomot de pe pinul A0 ca baza pt generarea numerelor aleatoare
  lastX = accel.getRawX();  lastY = accel.getRawY();  lastZ = accel.getRawZ(); // citeste si salveaza primele valori de la accelro
}

void loop() {
  int16_t x = accel.getRawX(),  y = accel.getRawY(),  z = accel.getRawZ(); // cit acceleratia pe fiec axa
  int16_t dX = abs(x - lastX),  dY = abs(y - lastY),  dZ = abs(z - lastZ); // dif fata de ultima data
  lastX = x;  lastY = y;  lastZ = z; // actualizare valori

  switch (stareCurenta) { // algem ce stare urm in fct de starea curenta

  case Stare::GATA:
    if (dX > SHAKE_THRESHOLD || dY > SHAKE_THRESHOLD || dZ > SHAKE_THRESHOLD) { // am detectat miscarea
      stareCurenta = Stare::SHAKING; // deci trecem in starea shaking
      tStartStare  = millis();
      drawCentered("Shake!", 32, u8g2_font_ncenB14_tr); // afisam shake
      audio.play(WAV_NAME); // si redam sunetul DICE
    }
    break;

  case Stare::SHAKING:
    if (dX > SHAKE_THRESHOLD || dY > SHAKE_THRESHOLD || dZ > SHAKE_THRESHOLD) { // daca ince se scturua accelreo
      tStartStare = millis();                 // resetam timeoutul
    }
    if (millis() - tStartStare > SHAKE_TIMEOUT) {   // daca de la ultima miscare a trecut mai mult de shake timeout
      audio.stopPlayback();                   // oprim sunetul
      uint8_t d1 = random(1,7), d2 = random(1,7); // afisam 2 nre random
      char buf[6];  snprintf(buf, sizeof(buf), "%d %d", d1, d2);
      drawCentered(buf, 50, u8g2_font_logisoso32_tn);

      stareCurenta = Stare::REZULTAT; // trecem la starea de result
      tStartStare  = millis();
    }
    break;

  case Stare::REZULTAT:
    if (millis() - tStartStare > RESULT_HOLD) { // daca a trecut timpul de cat tb tinut rez pe ecran
      drawCentered("READY!", 32, u8g2_font_ncenB14_tr); // afisam din nou starea de ready pt urmatoare miscare si
      stareCurenta = Stare::GATA; // actualizam si starea
    }
    break;
  }

  delay(5);                 // pauza pt CPU
}

Biblioteci externe utilizate

‘‘Wire.h’’

comunicare I²C cu accelerometrul şi OLED

‘‘SparkFun_LIS2DH12.h’’

driver pentru citirea acceleraţiilor de la senzorul ‘‘LIS2DH12’’

‘‘SPI.h’’

suport hardware ‘‘SPI’’ pentru modulul SD

‘‘SD.h’’

acces la sistemul de fişiere ‘‘FAT’’ de pe cardul micro-SD

‘‘TMRpcm.h’’

redare fişiere ‘‘WAV’’ mono prin ‘‘PWM’’ (Timer1) pe buzzerul pasiv

‘‘U8g2lib.h’’

comandă şi desen pe ‘‘OLED SSD1306’’ 128×64

Componente ale codului

Codul este împărţit în mai multe componente:

interfaţare cu hardware-ul, acoperind:

iniţializare şi citire continuă a accelerometrului ‘‘LIS2DH12’’

control ‘‘SPI/SD’’ pentru verificarea şi deschiderea fişierului ‘‘DICE.WAV’’
generare ‘‘PWM’’ audio pe pinul buzzer-ului
control ‘‘I²C’’ pentru desenul pe OLED
State machine, ce include:

	‘‘GATA’’ – aşteaptă un shake şi afişează “READY!”
	‘‘SHAKING’’ – redă sunetul şi afişează “Shake!” cât timp mişcarea continuă
	‘‘REZULTAT’’ – generează două valori aleatorii, le afişează pe OLED, apoi revine la ‘‘GATA’’

funcţii auxiliare:

	‘‘randomSeed(analogRead(A0))’’ pentru entropie la pornire
	‘‘random(1,7)’’ pentru fiecare zar
	‘‘drawCentered(text, y, font)’’ – calculează lăţimea textului şi îl plasează centrat

Fluxul aplicaţiei

→ La pornire, ‘‘setup()’’ iniţializează senzorul, OLED-ul, SD-ul, audio şi RNG-ul, apoi pe ecran apare “READY!”.

→ În ‘‘loop()’’ se citesc acceleraţiile şi se calculează delta faţă de ultima citire. Dacă ‘‘delta > SHAKE_THRESHOLD’’, starea trece în ‘‘SHAKING’’.

→ În ‘‘SHAKING’’ se porneşte ‘‘audio.play(“DICE.WAV”)’’ şi se afişează “Shake!”. La fiecare citire de mişcare, timer-ul este resetat.

→ După ‘‘SHAKE_TIMEOUT’’ ms fără mişcare, ‘‘audio.stopPlayback()’’. Se generează două numere (1–6) şi se afişează cu font mare; starea devine ‘‘REZULTAT’’.

→ După ‘‘RESULT_HOLD’’ ms, ecranul revine la “READY!” iar starea revine în ‘‘GATA’’, aşteptând un nou shake.

Detalii de implementare

→ Praguri configurabile:

‘‘SHAKE_THRESHOLD = 2000’’ – sensibilitate la mişcare
‘‘SHAKE_TIMEOUT = 300 ms’’ – interval fără mişcare înainte de oprire
‘‘RESULT_HOLD = 1500 ms’’ – cât timp rămâne afişat rezultatul

→ Audio:

‘‘audio.setVolume(5)’’ – volum optim fără distorsiuni
‘‘audio.quality(1)’’ – oversampling 2× pentru claritate

→ Desen pe OLED:

re-desenările sunt minimizate – textul este redesenat doar la tranziţii de stare

→ Random seed:

folosirea unui pin analog “flotant” pentru a evita secvenţe pseudo-aleatoare repetitive

Optimizări

Maşina de stări izolează logica de desen şi audio pe blocuri distincte, eliminând ‘‘redraw’’-uri inutile
Actualizare ‘‘I²C’’ minimală – apeluri ‘‘drawCentered()’’ doar la tranziţii de stare
Sincronizare audio–I²C – ‘‘audio.stopPlayback()’’ este apelat înainte de ‘‘drawCentered()’’ pentru a evita blocaje pe magistrala comună
Delay mic – ‘‘delay(5)’’ menţine CPU-ul liber pentru ISR-ul audio şi reduce consumul inutil

Used labs

Lab0: GPIO

controlul pinilor digitali:
D9 – ieșire PWM către buzzer
D10 – Chip Select pentru modulul SD
LED-uri/Serial (opțional) pentru depanare

Lab3: Timere & PWM

biblioteca TMRpcm folosește Timer1 în modul PWM pentru a genera semnalul audio necesar redării fișierului WAV pe buzzerul pasiv.

Lab5: SPI

protocolul SPI asigură comunicația cu cardul micro-SD:
D11 → MOSI, D12 → MISO, D13 → SCK, D10 → CS
biblioteca SD.h gestionează sistemul de fișiere FAT și citirea fișierului DICE.WAV.

Lab6: I²C (TWI)
