Digital Music Mixer
PREDA Ionut-Darius-Teodor 333CB
1) Introducere
Scurta descriere:
„Digital Music Mixer” este un controller audio interactiv care permite manipularea pieselor muzicale: reglajul volumului, functia de reverse track & forward care simuleaza miscarea platanelor, functionalitati de play/pause, previus track, skip track si alte efecte audio distractive. Dispozitivul oferă feedback vizual în timp real folosind o matrice LED pentru efecte vizuale si un display dedicat afișează numele piesei active, iar piesele pot fi incarcate pe un card SD pentru redarea rapida si exacta a pieselor.
Idee initiala:
Mi-am dorit să realizez un dispozitiv accesibil, care să simuleze controlul de bază asupra volumului în mixaj audio, cu un feedback vizual atractiv și interactiv. Eu sunt pasionat de partea de echipamente audio, si am considerat ca un astfel de proiect m-ar ajuta sa invat mai multe despre cum functioneaza ele, si ar fi un dispozitiv distractiv pentru petreceri
Scopul proiectului:
Proiectul are scop educativ și demonstrativ: este conceput pentru a integra mai multe concepte și periferice întâlnite în sistemele embedded (ADC, I2S/I2C, SPI, UART) într-un dispozitiv funcțional, care simulează o parte din funcționalitatea unui setup DJ real.
2) Dezvoltarea Hardware
High Priority:
- Citirea piese muzicale de pe card microSD
- Afisarea pe display a titlului piesei + volumul actual
- Control media (back, play/pause, next)
- Reglaj volum muzica
- Modificarea vitezei de redare (Potentiometre ~ DJ Mixer)
Medium priority:
- Afisarea de efecte vizuale pe matricea led
- Efecte audio speciale in timpul redarii audio
- Upload piese prin intermediul Bluetooth/WiFi

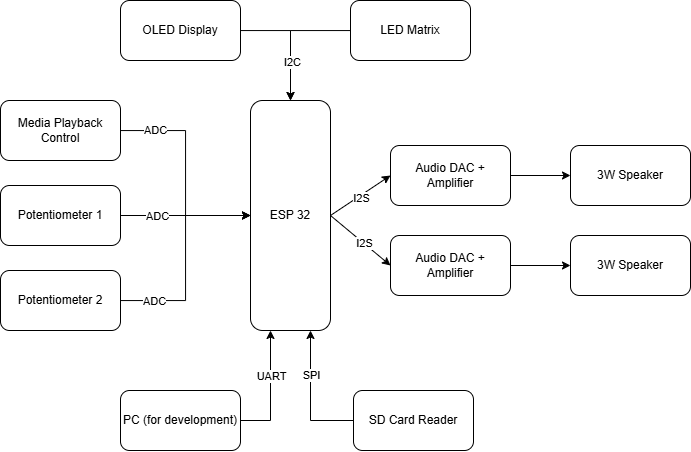

Diagrama bloc:

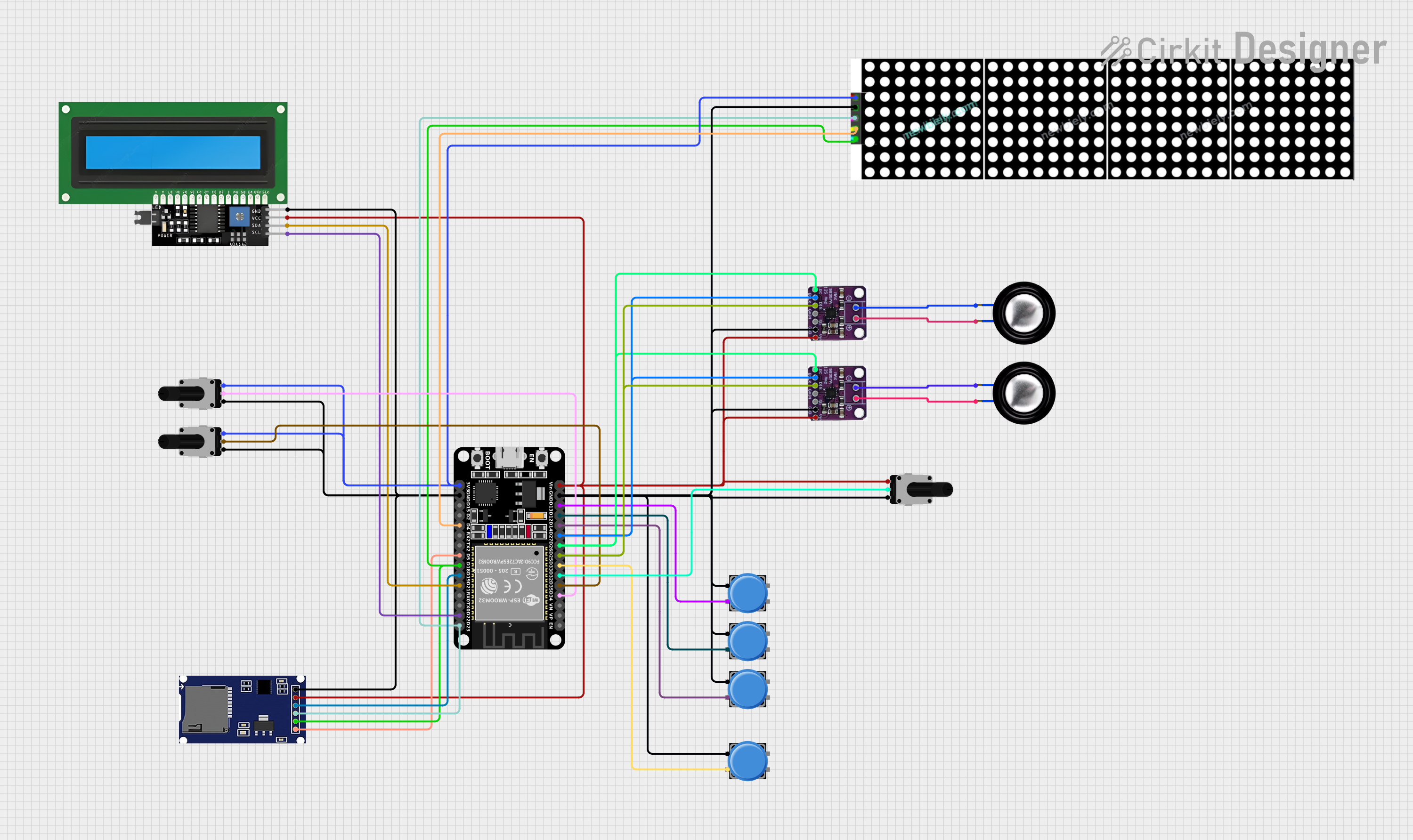

Schema electrica:
Piesele hardware de care am nevoie sunt urmatoarele:
Placa de dezvoltare:
- Arduino ESP32 (https://www.optimusdigital.ro/)
Control & Afișare:
- 3x Potențiometru B10K - pentru efecte audio/volum (https://sigmanortec.ro/en/rotary-potentiometer-module-rv09)
| Pin Piesa | Pin ESP32 |
|---|---|
| GND | GND |
| VCC | 3V3 |
| OUT | D35, D34, D32 |
- Display OLED 0.96” I2C – afișează numele piesei + volum (https://sigmanortec.ro/en/oled-display-096-i2c-iic-white)
| Pin Piesa | Pin ESP32 |
|---|---|
| GND | GND |
| VCC | VIN |
| SDA | D21 |
| SCL | D22 |
- Matrice LED MAX7219 – efecte vizuale pe volum/BPM (https://sigmanortec.ro/en/led-matrix-module-4x-max7219-blue)
| Pin Piesa | Pin ESP32 |
|---|---|
| GND | GND |
| VCC | VIN |
| DIN | D23 |
| CS | D4 |
| CLK | D18 |
- Modul cititor microSD – pentru muzică de pe card (https://sigmanortec.ro/Modul-MicroSD-p126079625)
| Pin Piesa | Pin ESP32 |
|---|---|
| GND | GND |
| VCC | VIN |
| MISO | D19 |
| MOSI | D23 |
| SCK | D18 |
| CS | D5 |
- Butoane tactile 12mm – play/pause, prev, next, etc
| Pin Piesa | Pin ESP32 |
|---|---|
| Pin 1 | GND |
| Pin 3 | D12, D13, D14 |
Redare Audio:
- 2x DAC MAX98357A (https://ardushop.ro/)
| Pin Piesa | Pin ESP32 |
|---|---|
| GND | GND |
| VCC | VIN |
| LRC | D26 |
| BLCK | D27 |
| DIN | D25 |
- 2x Difuzor 3W,4Ω (https://componenteonline.ro/difuzor-3w-4-ohmi-40mm-difuzor-40mm-152857?product_id=4867)
Miscellaneous:
- Breadboard (https://sigmanortec.ro/en/breadboard-400-points)
- Jumper wires (https://sigmanortec.ro/en/40-dupont-wires-30cm-male-male)

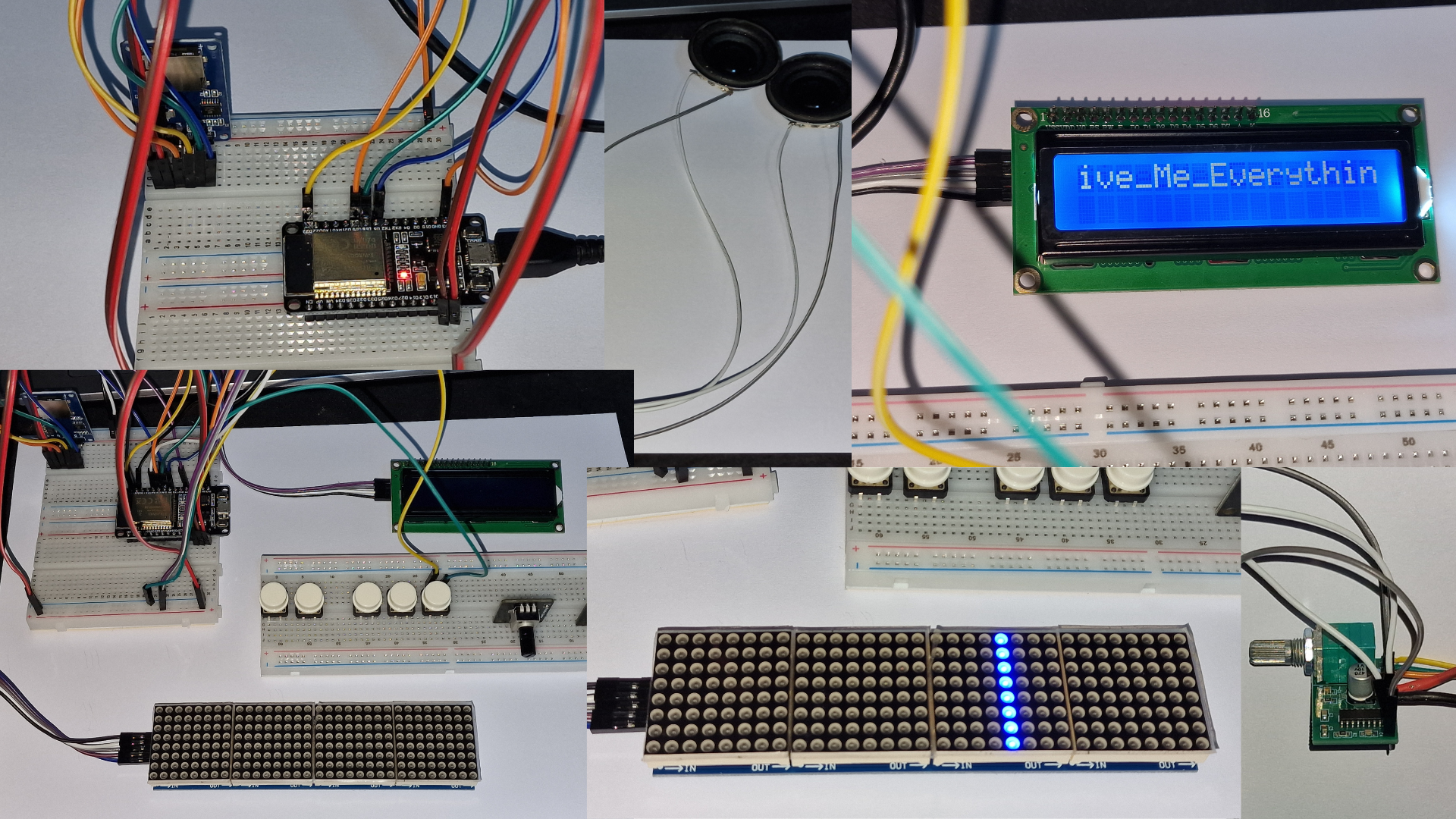

Milestone Hardware - 16.05.2025 (urmeaza sa vina saptamana viitoare amplificatoarele si sa conectez boxele)
3) Dezvoltarea Software
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Link Github: https://github.com/darius-preda/MusicBox
4) Rezultate Obţinute
5) Concluzii
Conteaza foarte mult sa faci un research amanuntit pentru piese, ca sa salvezi timp si bani!
6) Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
7) Jurnal
- 14.05.2025 - Au venit toate piesele.
- 16.05.2025 - Am implementat functionalitati pentru: citire de pe card SD prin SPI, afisaj LCD si matrice LED prin I2C (momentan astept sa vina un nou amplificator deoarece primul nu a fost compatibil cu ESP32)
