Botez Luca, 334CA

Proiectul consta in implementarea un calculator touch screen care permite efectuarea operatiilor aritmetice de baza. Acesta ajusteaza automat luminozitatea ecranului in functie de lumina ambientala si intra in modul sleep dupa o perioada de inactivitate, fiind reactivat prin interactiunea cu el.

Scopul proiectului este de a integra concepte esentiale din domeniul sistemelor embedded, precum utilizarea ecranelor TFT, comunicarea cu senzori digitali prin I2C, gestionarea intreruperilor si optimizarea consumului energetic prin moduri de repaus.

Proiectul reprezinta un calculator electronic cu ecran tactil, dezvoltat pe platforma Arduino, care combina functionalitatea de baza a unui calculator cu elemente moderne de automatizare si optimizare energetica. Interfata grafica este afisata pe un ecran LCD TFT cu touch screen, permitand utilizatorului sa introduca valori si operatii prin atingere, intr-un mod intuitiv si interactiv.

Un aspect important al proiectului este reglarea automata a luminozitatii ecranului in functie de lumina ambientala, realizata cu ajutorul unui senzor digital de lumina conectat prin interfata I2C. Acest mecanism permite adaptarea vizibilitatii ecranului la conditiile din mediul inconjurator, imbunatatind astfel experienta de utilizare.

Pentru a reduce consumul de energie, sistemul este prevazut cu un mod de repaus (sleep mode) care se activeaza automat dupa o perioada de inactivitate. Trezirea din acest mod se face printr-o intrerupere externa, generata de apasarea ecranului. Aceasta abordare ajuta la prelungirea duratei de functionare, proiectul fiind alimentat de o baterie externa.

Schema bloc:

Componente Hardware:

• Arduino UNO ATMEGA328P
• Shield pentru Arduino LCD Rosu de 2.4'' cu Touchscreen
• Senzor de Intensitate a luminii TSL2561
• breadboard
• baterie
• fire

Functionalitati implementate:

1. Calculator touch-screen cu patru operatii aritmetice de baza

Proiectul implementeaza un calculator functional, cu interfata grafica pe un ecran TFT LCD de 2.4” cu touch, conectat direct la Arduino UNO printr-o interfata paralela pe 8 biti. Touchscreen-ul utilizeaza pini analogici (A1, A2) si digitali (D6, D7) pentru detectia coordonatelor X/Y.

Partea hardware permite: afisarea tastaturii virtuale pe ecran, cu simboluri tactile precise; citirea atingerilor prin touchscreen rezistiv conectat direct la Arduino si procesarea comenzilor complet integrata, fara componente externe fizice.

2. Reglare automata a modului de afisare in functie de lumina ambientala

Pentru o experienta adaptabila, sistemul include un senzor digital de lumina TSL2561, conectat la Arduino prin magistrala I2C (pinii A4 - SDA si A5 - SCL). Senzorul este alimentat de la pinul 5V si are un consum energetic foarte redus.

Partea hardware asigura: citirea valorii lux din mediul inconjurator cu rezolutie ridicata; conexiune I2C stabila si eficienta, fara a ocupa resurse suplimentare si posibilitatea comutarii dinamice a temei vizuale in functie de lumina reala.

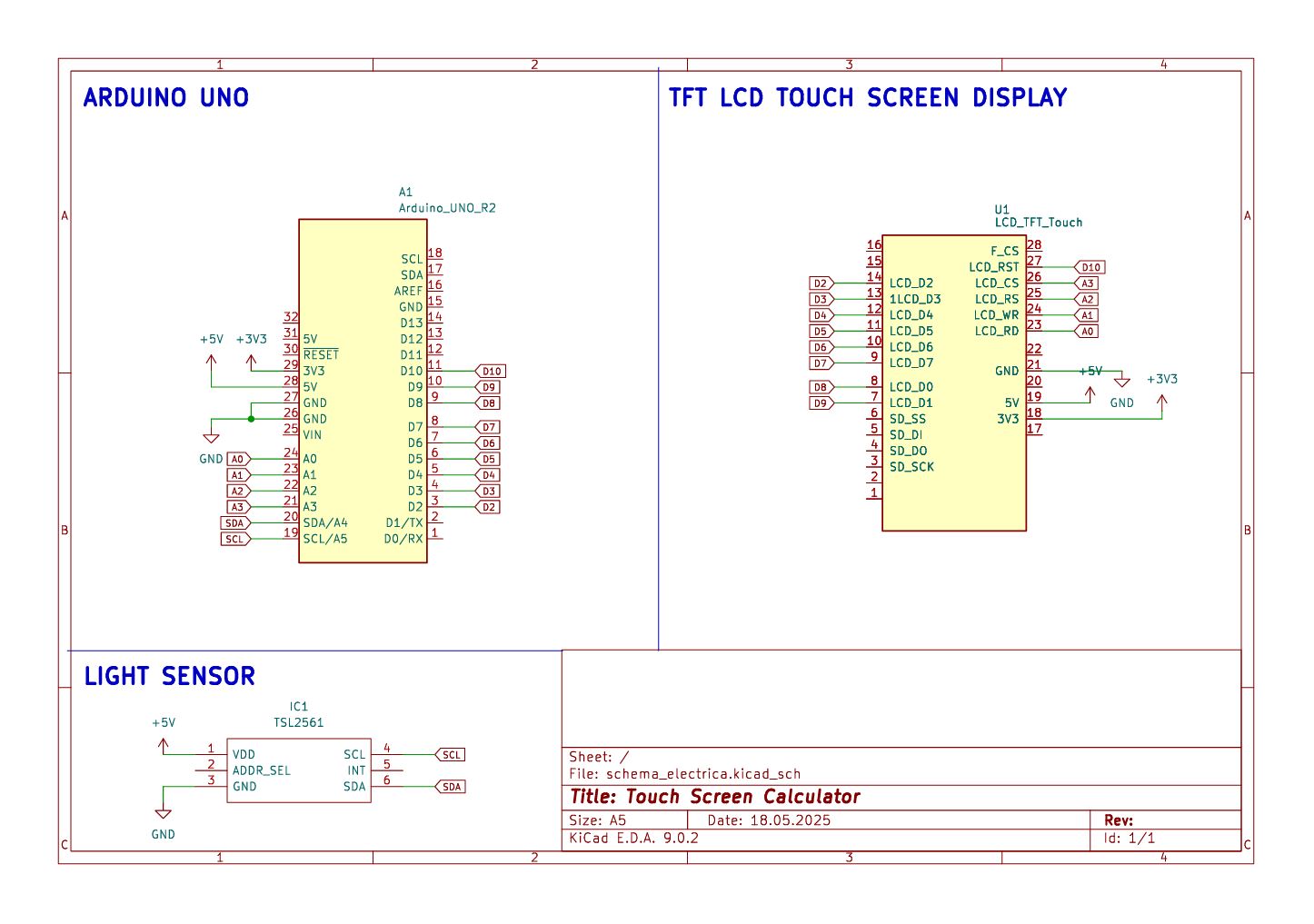

Schema electrica:

Bill of Materials:

Pini Arduino utilizati:

Proiectul este finalizat si include urmatoarele componente functionale:

• Afisaj pe ecran TFT 2.4” controlat prin biblioteca SPFD5408_Adafruit_TFTLCD.
• Interfata completa touch cu butoane desenate grafic si interpretate prin coordonate.
• Operatori aritmetici: adunare, scadere, inmultire, impartire.
• Gestionare corecta a operatiilor multiple in lant (ex: 2 + 2 + 3).
• Senzor de lumina TSL2561 pentru comutare automata intre dark mode si light mode.
• Mod Sleep activat dupa 30 secunde de inactivitate, cu revenire prin atingere.

Bibliotecile utilizate sunt:

• SPFD5408_Adafruit_GFX / TFTLCD / TouchScreen - control complet asupra graficii si inputului de la touchscreen.
• Adafruit_TSL2561_U - biblioteca oficiala Adafruit pentru senzorul de lumina TSL2561.

Acestea sunt compatibile cu platforma Arduino UNO si foarte bine documentate.

• Comutare automata intre teme Light/Dark in functie de lumina ambientala.
• Gestionare avansata a starii de Sleep cu ecran negru si revenire prin touch.
• Tratare impartiri la 0, conversie la float si trunchiere automata a zecimalelor.
• Limitarea afisarii la maxim 9 caractere pentru a evita overflow pe ecran.

• Comunicare pe interfata I2C cu senzorul de intensitate a luminii TSL2561.
• Timer hardware pentru numararea secundelor trecute de la ultima interactiune cu ecranul fara ca sistemul sa isi piarda responsiveness-ul.
• Intreruperi (ISR) generate de timer la fiecare secunda pentru a incrementa timpul scurs.
• Afisare la interfata USART a operatiilor si cifrelor alese pentru debugging.

Structura:

• `setup()` - initializeaza senzorul, ecranul, timerul.
• `loop()` - logica principala: mod lumina, detectare touch, operatii, sleep.
• `wait_touch()` - citeste touch si reseteaza timerul.
• `detect_buttons()` - identifica butonul apasat.
• `handle_operation()` - proceseaza operatiile aritmetice.
• `display_result()` - afiseaza input sau rezultat.
• `enter_sleep_mode()` - afiseaza “SLEEP” si asteapta atingere.

Validare:

• Testare butoane.
• Monitorizare valori lux prin `Serial.println()`.
• Testarea ISR pentru inactivitate.
• Verificare overflow caractere pe ecran.

• Prag de 5 lux stabilit experimental.

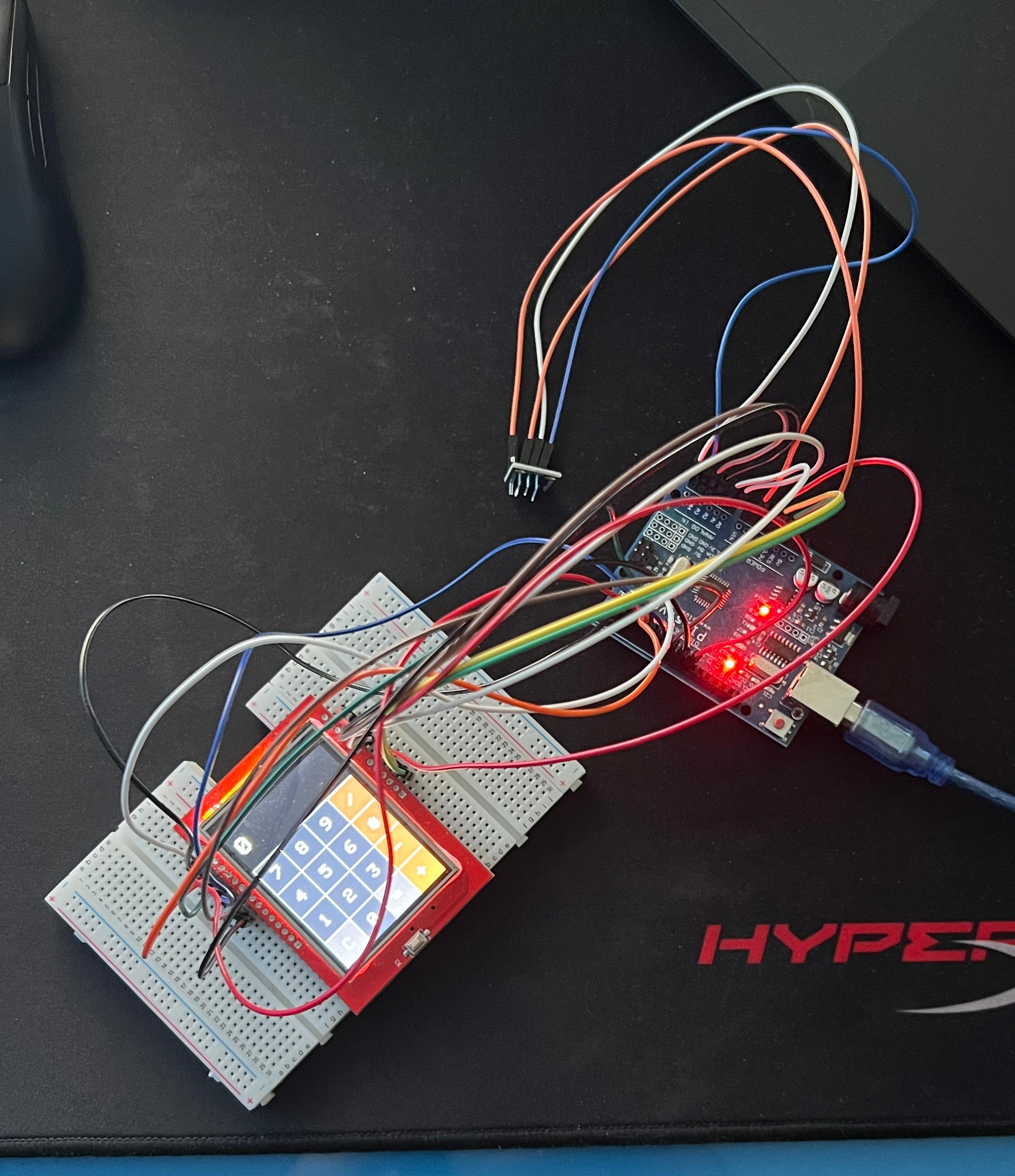

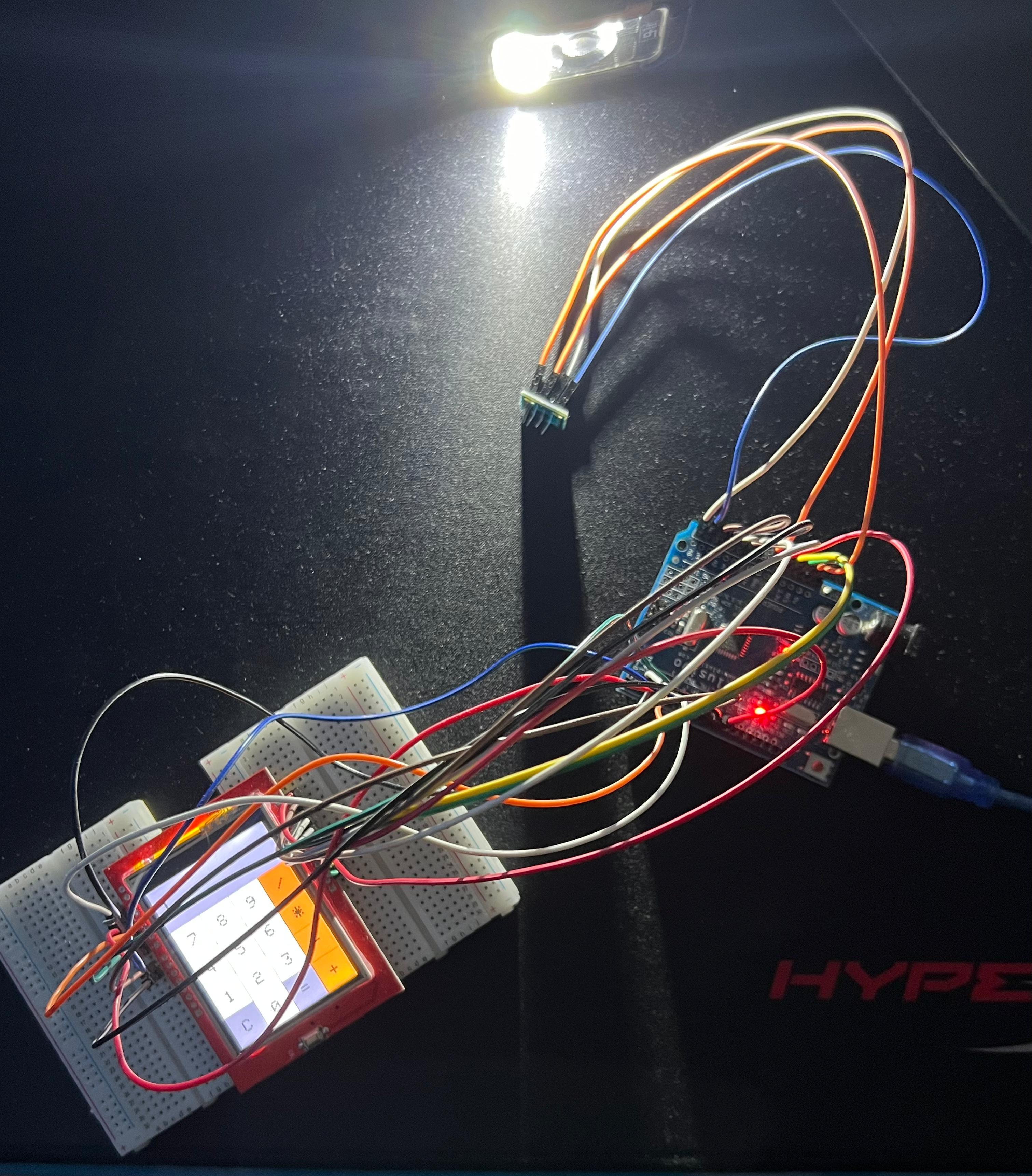

• Verificari cu lanterna si lumina naturala/artificiala.
• Afisare valoare lux prin Serial pentru testare.
• Comutare vizuala confirmata in ambele sensuri.

• Redesenare a interfetei doar la schimbare de mod.
• Mod Sleep cu revenire eleganta si restaurare afisaj.
• Trunchiere zecimale si eliminare zerouri inutile.
• Logica non-blocanta pentru citirea atingerii.
• Separare clara intre interfata, logica si input.

Video: SOON!

Toate fisierele se pot gasi aici: Link.
