Real-time ECG Analyzer
Introducere
- Proiectul consta intr-un sitem de monitorizare a activitatii cardiace (ECG), alcatuit dintr-un modul AD8232 conectat la un Marble Pico. Dispozitivul afiseaza in timp real waveform-ul activitatii cardiace si frecventa cardiaca.
- Scopul principal este dezvoltarea dispozitivului care va oferi datele despre frecventa cardiaca in timp real. De asemenea, va permite si vizualizarea lor in timp real intr-o aplicatie.
- Am vazut mai multe proiecte care foloseau modului dar inregistrau doar frecventa cardiaca asa ca am vrut sa il fac mai avansat.
- Ar putea fi util ca o varianta mai light pentru dispozitivele ecg din industrie.
Descriere generală

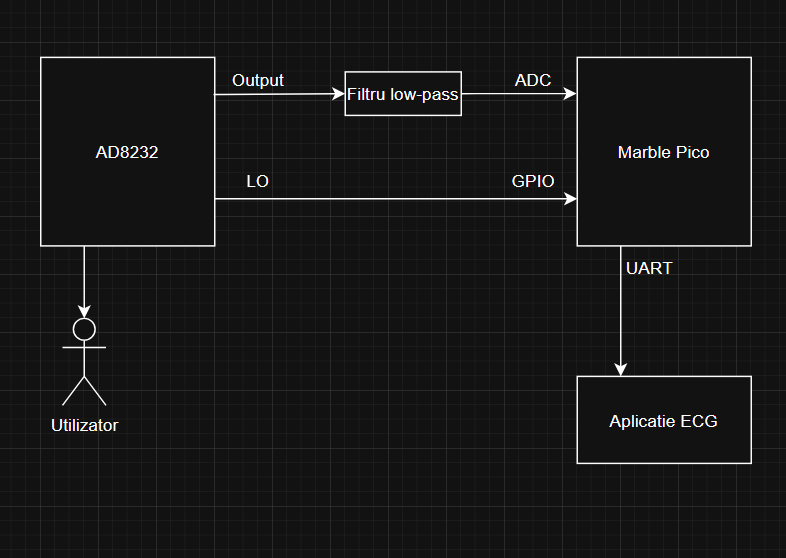

Utilizatorul va introduce electrozii in jack, iar daca nu sunt introdusi, va fi aprins LED-ul rosu, verde daca sunt introdusi. Dupa se va conecta la calculator dispozitivul prin USB si se va deschide aplicatia. Aplicatia va incepe automat sa afiseze datele colectate de la electrozi procesate. Zgomotul produs de miscarea utilizatorului, de 60hz sau altele care ar putea aparea si deforma semnalul vor fi filtrate folosind tehnici DSP.
Hardware Design
- Lista piese
- AD8232
- Marble Pico
- breadboard
- led rosu si verde
- rezistente
- electrozi
- Interfete Hardware folosite
- GPIO pentru LED-uri si starea electrozilor
- UART pentru a transmite datele la aplicatia software
- Timere + ADC pentru a citi datele de la modulul AD8232
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
- Saptamana 27.03 - 4.05
- Am asamblat legatura Marble Pico - AD8232 si simulat basic polling fara timere
- Am trimis datele prin UART la un serial plotter
- Rezultatul obtinut
