Proiectul Etilotest constă în realizarea unui dispozitiv electronic capabil să detecteze nivelul de alcool din aerul expirat de utilizator, folosind un senzor de gaz MQ-3. Scopul proiectului este de a învăța cum să integrăm senzori analogici, conversie ADC, afișaj și alerte sonore/vizuale într-un sistem embedded simplu, dar funcțional.Ideea a pornit de la dorința de a crea un dispozitiv portabil și accesibil care să atragă atenția asupra consumului de alcool, fiind totodată un proiect educativ excelent pentru învățarea principiilor de bază în proiectarea microprocesoarelor.Dispozitivul se dorește a fi util în contexte precum testarea demonstrativă în școli sau acasă, fără a înlocui un etilotest profesional.

În realizarea proiectului am folosit concepte din următoarele laboratoare:

• Laborator 0 – GPIO

Folosit pentru controlul LED-urilor și al buzzer-ului, precum și pentru inițializarea pinilor digitali.

• Laborator 4 – ADC (Analog to Digital Converter)

Citirea valorilor analogice de la senzorul MQ-3 s-a realizat prin conversie analog–digital pe un pin ADC.

• Laborator 5 – Afișaj LCD

Utilizarea unui display LCD 16×2 conectat la porturile digitale ale microcontrolerului pentru a afișa mesaje și niveluri.

• Laborator 3 – PWM

Dacă buzzer-ul este controlat prin semnal PWM, se poate integra și acest laborator.

Componente utilizate:

• Microcontroler ATmega328P – unitatea centrală de procesare - Link
• Senzor de gaz MQ-3 – detectează alcoolul din aer - Link
• Display LCD 16×2 – afișează informații către utilizator - Link
• LED-uri (verde, galben, roșu) – indică nivelul de alcoolemie - Link
• Buzzer – avertizează sonor la depășirea unui prag - Link
• Rezistențe – pentru limitarea curentului prin LED-uri (ex. 220Ω) - Link
• Fire de conexiune și breadboard – pentru asamblarea circuitului - Link

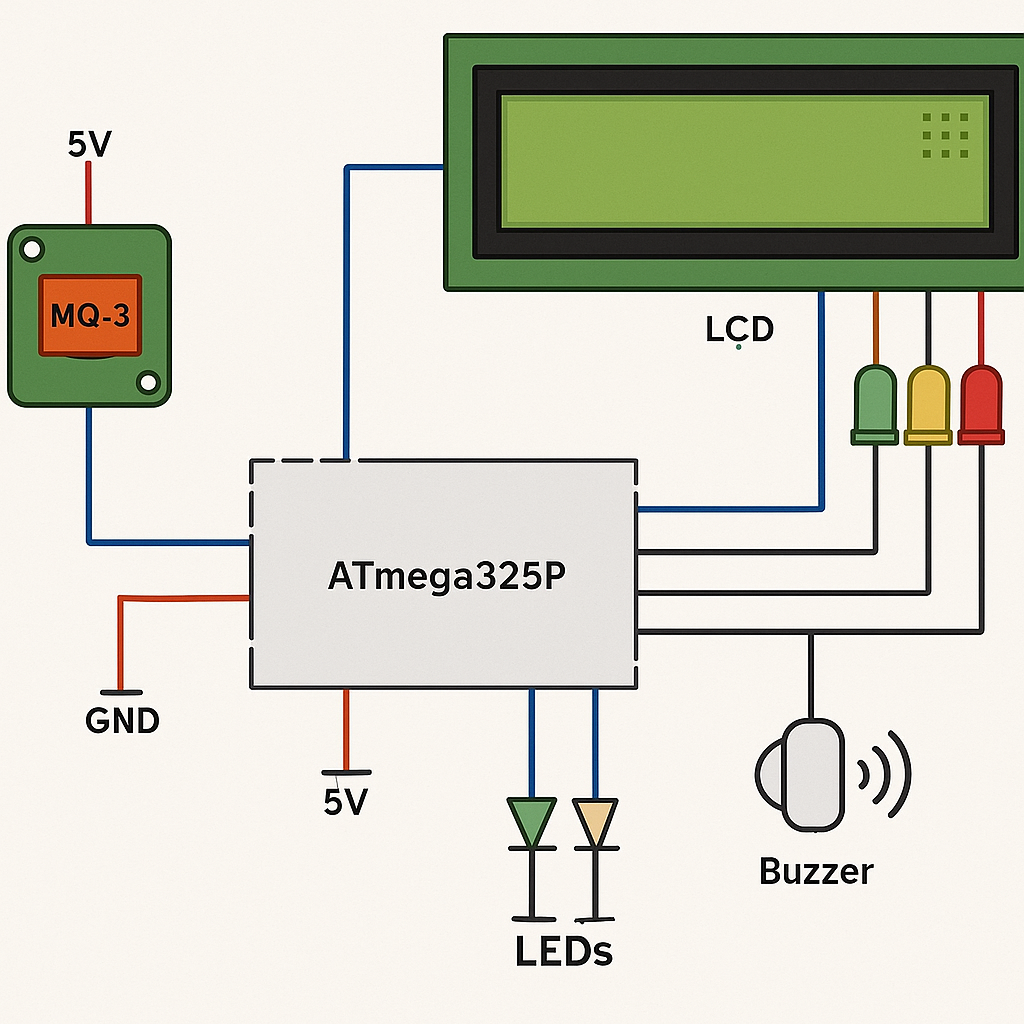

Schema electrică:

• Senzor MQ-3 → alimentat la 5V, ieșirea analogică conectată la pinul ADC al ATmega324P
• Display LCD → conectat la porturi digitale (folosind mod 4-bit sau 8-bit)
• LED-uri → conectate la pinii digitali, fiecare printr-o rezistență de limitare
• Buzzer → conectat la un pin digital și controlat cu semnal PWM

Descrierea codului aplicatiei (firmware):

• Mediu de dezvoltare: Arduino IDE
• Librarii si surse 3rd-party: LiquidCrystal_I2C pentru afisajul LCD
• Algoritmi si structuri implementate:

1. Citire analogica personalizata cu ADC pentru senzorul MQ-3
2. Conversie a valorii senzorului in valoare estimata de alcoolemie (BAC)
3. Afișare conditionala pe LCD in functie de praguri stabilite
4. Feedback auditiv prin buzzer

• (etapa 3) Surse si functii implementate:

1. `setupADC()` pentru configurarea manuala a convertorului analog-digital
2. `analogReadCustom()` pentru citirea valorii analogice de pe MQ-3
3. `convertToBAC()` pentru estimarea alcoolemiei
4. Logica de afisare si semnalizare in `loop()`, conditionata de apasarea butonului

===== Rezultate Obţinute =====

===== Concluzii =====

===== Download =====

===== Jurnal =====

===== Bibliografie/Resurse =====
