Miniature Basketball Arcade
Introducere
Proiectul își propune să simuleze, într-un format miniatural, funcționalitatea jocurilor arcade de aruncat la coș. Prin integrarea unui sistem de nivele, afișaj al scorului în timp real și mișcări dinamice ale inelului, utilizatorul poate experimenta într-un mod distractiv și portabil atmosfera unui arcade autentic. Ideea a pornit de la clasicele jocuri de tip „basketball arcade” pe care le găsești în sălile de jocuri. Mi s-a parut interesant să construiesc o versiune mică și portabilă, pe care să o pot avea oriunde. Cred ca proiectul poate fi o sursă de distracție la birou în momentele de pauză.
Descriere generală

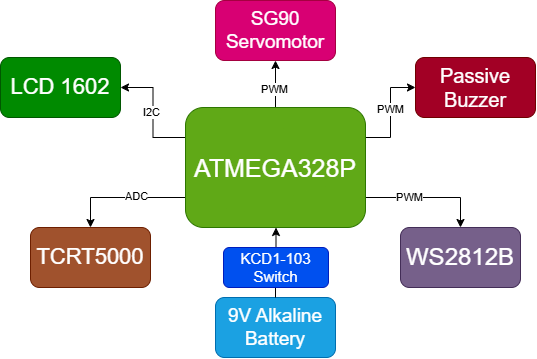

Proiectul este controlat de un Arduino Uno (ATmega328P) alimentat de o baterie de 9V, cu posibilitatea de a fi pornit sau oprit printr-un switch mecanic. Pentru detectarea unei aruncări reușite — adică atunci când mingea trece prin inel — este utilizat senzorul TCRT5000. Un timer este folosit pentru gestionarea duratei fiecărui nivel, existând cinci nivele cu dificultate progresivă. În etapele superioare, un servomotor este responsabil de mișcarea dinamică a inelului, adăugând un plus de provocare. Feedbackul vizual și sonor este asigurat printr-un buzzer pasiv și o bandă LED WS2812B, oferind o experiență de joc interactivă. Toate informațiile esențiale — timpul rămas, nivelul curent și scorul — sunt afișate în timp real pe un display LCD 1602.
Hardware Design
- Arduino UNO R3 (ATmega328p)
- Micro Servomotor SG90 180°
- Suport pentru baterie de 9V
- Conectori de Fire PCT-8-118
- Conectori de fire LT-211(SPL-1)
- Modul Buzzer Pasiv
- Bară de LED-uri RGB WS2812 cu 8 LED-uri
- Comutator LED KCD1-101N
- Senzor de Obstacole Digital Infraroșu
- LCD 1602 cu Interfata I2C si Backlight Albastru
- Fire 28 AWG
Hardware schematic
Piesle conectate la placa (designul 3D e in lucru)
Software Design
Mediu de dezvoltare: PlatformIO - VS Code
Fiecare componentă utilizată prezintă un fișier sursă și un fișier header. Pentru contorizarea timpului, utilizez Timerul 2 al microcontrolerului ATmega328P.
- actuator (servomotor) (PB2) - controlat prin Fast PWM
- screen lcd - controlat prin I2C
- senzor IR (PD2) - un trailing edge activeaza o intrerupere,
- banda led rgb (PD6) - controlata prin bit-banging
- buzzer (PB0) - controlat prin PWM prin GPIO bit-banging
- timer - Timer2 folosit pentru cronometrare
Github
Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Bibliografie/Resurse
