Calculator Portabil
Grupa: 333CA
Prezentare
Pentru acest proiect am decis sa merg pe o directie bazata mai mult pe software si sa realizez un calculator portabil.
Acesta va putea efectua urmatoarele operatii aritmetice:
- adunare
- scadere
- inmultire
- impartire
- ridicare la putere
- extragerea radacinii patrate.
Calculatorul va putea anunta utilizatorul (folosind un buzzer si un led) atunci cand se efectueaza o operatie “ilegala” (ex. impartirea la zero).
Acesta va mai dispune si de un istoric al ultimelor rezultate obtinute (folosind EEPROM-ul pe care il are placuta Arduino) si de posibilitatea de a afisa ora si data datorita modulului RTC.

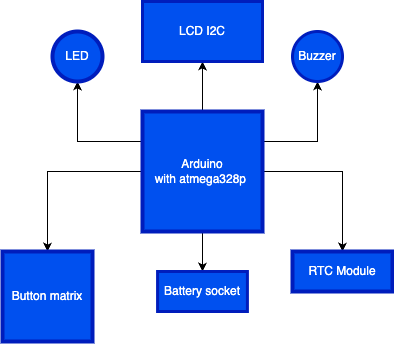

Schema Bloc
Hardware Design
Piese utilizate
Componenta in jurul careia se invarte proiectul este o placuta de dezvoltare Arduino Nano cu procesor ATmega328P.
Restul componentelor sunt urmatoarele:
- 1x Modul ceas DS1302 RTC;
- 1x Ecran LCD 1602 I2C;
- 1x Matrice de butoane 4×4;
- 2x Buton simplu;
- 1x Switch On/Off;
- 1x Buzzer;
- 1x LED;
- 2x Rezistena 100 Ω;
- 1x Soclu baterie;
- 1x Baterie 9V.
Scopul componentelor principale
Modului de ceas DS1302 RTC este folosit pentru functionalitatea calculatorului de a arata ora. Folosind unul dintre cele doua butoane se va putea schimba intre modul de calcul si cel de ceas, care afiseaza informatiile de la RTC. Acest modul este conectat la Arduino folosind I2C.
Conectarea se realizeaza in felul urmator:
SDA → A4 de pe Arduino
SCL → A5 de pe Arduino.
Ecranul LCD este utilizat in proiect pentru a afisa datele. Este conectat in acelasi mod ca si RTC-ul deoarece si acesta foloseste I2C.
Matricea de butoane este folosita pentru input.
Conectarea se realizeaza in felul urmator:
| Pinii de pe matrice | Pinii de pe arduino |
|---|---|
| C4 | 9 |
| C3 | 8 |
| C2 | 7 |
| C1 | 6 |
| R1 | 5 |
| R2 | 4 |
| R3 | 3 |
| R4 | 2 |
