Sistem prevenire inundatie
Tonita Cosmin Cristian - 334CD
Introducere
- Sistemul detecteaza prin senzori de nivelul apei daca se produce o inundatie in incaperea in care este amplasat. In acest caz, actioneaza o electrovalva conectata la conducta de apa si opreste debitul, trimite o notificare in forma unui email si incepe pomparea apei din incapere in alt loc. De asemenea, dispune de un ecran LCD care prezinta informatii precum conexiunea la reteaua wi-fi sau functionarea corecta a componentelor.
- Scopul proiectului este simularea mediului in care s-ar produce o inundatie din cauza conductelor defecte si oprirea ei.
- Am pornit cu gandul de a realiza un proiect care m-ar ajuta cu anumite aspecte din viata reala, iar prevenirea inundatiilor din subsol ar fi unul dintre cele mai practice si utile.
- Utilitatea proiectului consta in prevenirea daunelor cauzate de inundatii.
Descriere generală

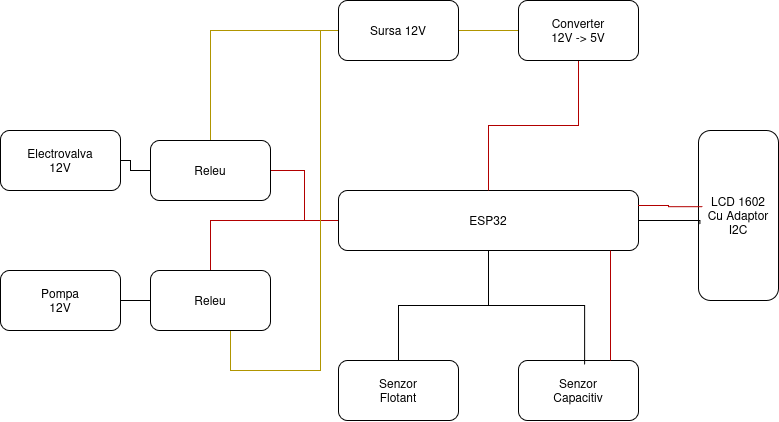

Alimentarea se face de la un adaptor 12V/3A, conectat spre o mufa jack. 12V este directionat catre releele care controleaza pompa si electrovalva, si convertit la 5V prin convertorul pentru alimentarea ESP32, LCD (cu adaptor I2C) si senzorul capacitiv.
Sistemul foloseste 2 tipuri de senzori pentru reduntanta si o detectie mai precisa: unul capacitiv care masoara nivelul apei, dand un rezultat analogic catre placuta, si unul flotant care functioneaza ca un intrerupator.
Cand este detectata o inundatie, acest lucru e indicat pe ecran, iar ESP-ul inchide electrovalva pentru a opri trecerea apei (conducta) si porneste pompa pentru a evacua apa acumulata.
Hardware Design
- Listă de piese
- ESP32
- Senzori pentru nivelul apei (1 flotant, 1 capacitiv)
- Releu cu 2 canale
- Electrovalva Solenoida 12V
- Pompa de apa 12V
- Display LCD I2C
- Adaptor AC-DC 12V/3A
- Convertor DC-DC
- Tuburi de plastic
- Recipient din plastic
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Bibliografie/Resurse
