Apartment alarm - TALEVICI Adela-Laura
Introducere
Proiectul presupune realizarea unui sistem de alarmă pentru apartament folosind microcontrollerul Atmega16. Alarma va permite utilizatorului să introducă o parolă, să o schimbe, dar și să activeze sau să dezactiveze sistemul de alarmă. Scopul principal al acestui proiect este de a crește siguranța locuinței, oferind o soluție ușor de utilizat și personalizabilă pentru protecția împotriva accesului neautorizat. În esență, acest proiect combină tehnologia cu necesitatea unei siguranțe sporite, fiind o metodă eficientă de a securiza un apartament.
Descriere generală
Schema Bloc:
Hardware Design
Componente:
- Microcontroller Atmega16
- Ecran Lcd
- Keypad
- Buzzer
- PCB(breadboard)
- Senzor Ultrasonic HC-SR04
- Fire(tata-tata)
Software Design
Am folosit bibliotecile:
- Keypad.h
- Pt a citi apasarile tastelor pe o tastatura matriciala
- Facilitează gestionarea simultană a rândurilor și coloanelor tastaturii, detectând corect ce tastă este apăsată.
- LiquidCrystal_I2C.h
- Pentru a controla LCD-ul 16×2 prin interfața I2C.
- I2C simplifică conexiunile hardware (doar 2 fire pentru date și ceas) și codul necesar pentru afișare.
Descrierea generala a codului: Acest program implementeaza un sistem de securitate cu :
- Setare parola pe tastatura matriciala (4 cifre)
- Monitorizare distanta cu senzorul ultrasonic HC-SR04
- Alarmă sonoră cu buzzer care pornește când detectează apropierea unui obiect la mai puțin de 15 cm
- Cerere parolă pentru oprirea alarmei
- Afișare mesaje pe un LCD cu interfață I2C pentru feedback vizual
https://github.com/Adela683/Proiect-PM/blob/main/proiect_pm.ino
Rezultate Obţinute
Concluzii
Download
https://github.com/Adela683/Proiect-PM/blob/main/proiect_pm.ino https://drive.google.com/file/d/1KVozhUCTpGE8hFrWi_mG8_3Q7S3wOCp0/view?usp=drive_link
Jurnal
- Alegere tema proiect 30.04.2025
- Creare pagina wiki + finalizare documentatie. 06.05.2025

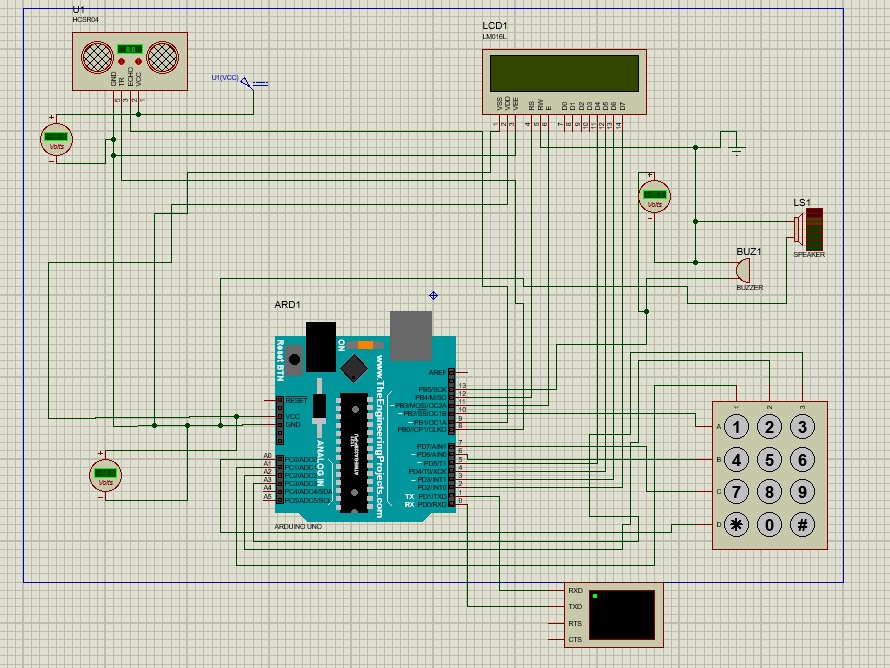

- Am facut schema in Proteus unde am si incercat un cod nefinalizat . Apoi am incercat conectarea componentelor prin intermediul unui breadboard , urmand ca dupa ce totul o sa mearga bine pe breadboard sa ma apuc de conectarea finala pe pcb . 17.05.2025
- Am schimbat lcd ul cu unul cu i2c . 21.05.2025
- Am finalizat codul si am atasat link ul catre github . 24.05.2025

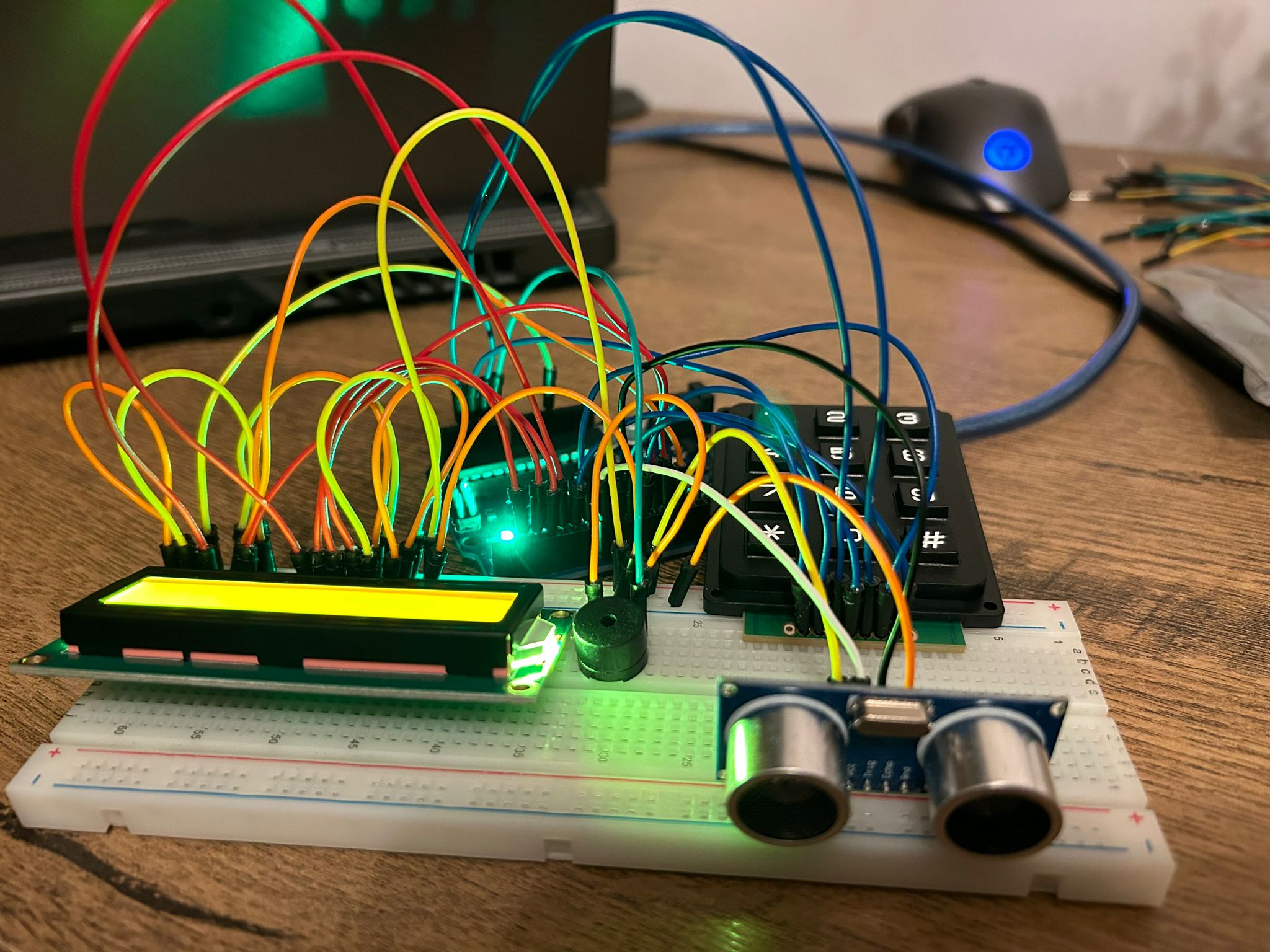

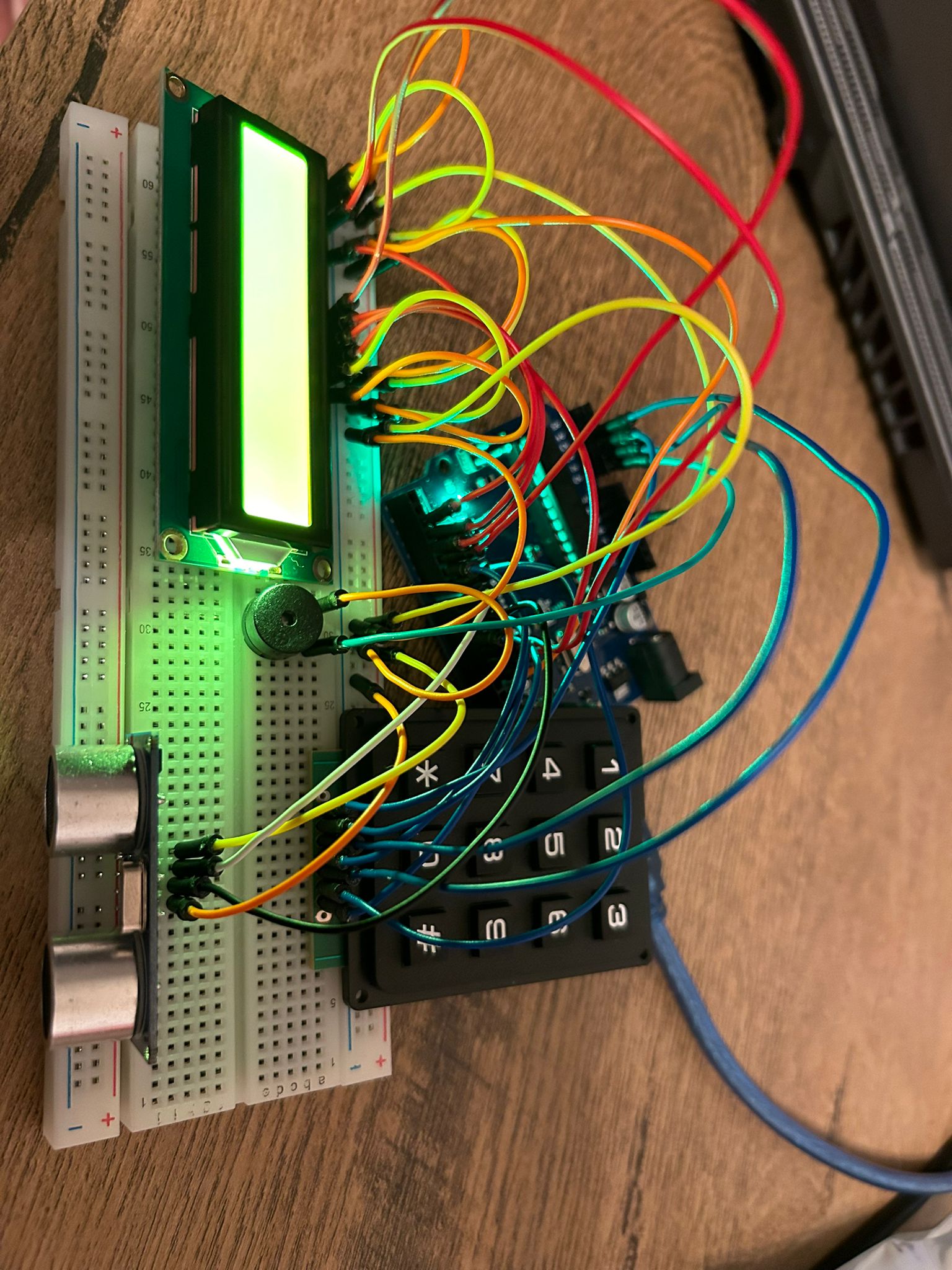

Rezultate Hardware intermediare :
