Updated project: https://youtube.com/shorts/TrdBkxlq2JE?feature=share

Old version: https://youtube.com/shorts/uZILq4yrm3E?feature=share

Proiectul “Bomb Defusal Challenge” este un joc fizic interactiv inspirat de “Keep Talking and Nobody Explodes”.

Jucătorii trebuie să dezamorseze o bombă virtuală prin rezolvarea mai multor mini-jocuri (module) înainte ca timerul să ajungă la zero.

Ceea ce face acest proiect special este integrarea hardware-ului real - senzori, LED-uri, butoane și afișaje - pentru a crea o experiență tactilă autentică.

Scopul proiectului este de a crea o experiență de joc cooperativă, care necesită comunicare clară, logică și abilitatea de a lucra sub presiune. Ideea de bază este de a transforma un joc digital popular într-o experiență fizică interactivă folosind componente electronice accesibile.

Acest proiect este util ca exercițiu practic de electronică și programare, demonstrând cum pot fi integrate multiple tehnologii într-un singur sistem coerent. Pentru jucători, oferă o experiență de joc unică și antrenantă care combină elemente digitale cu cele fizice.

Componente principale:

Unitatea centrală de control (ESP32)

- Gestionează logica jocului, timerele și comunicarea între module - Afișează informații pe ecranul TTGO T-Display - Generează sunetele pentru alarmă și feedback

Modulul Giroscop/Accelerometru (MPU-6500) compatibil I2C

- Detectează orientarea și mișcarea “bombei” - Permite activarea “gimmick-ului” care necesită întoarcerea bombei când alarma sună

Modulul Simon Says Go

- Semaforul cu 3 LED-uri (roșu, galben, verde) - LED-ul “Simon” care indică când trebuie apăsat un buton - 3 butoane tactile pentru interacțiunea jucătorului

Modulul Wire Cutting

- 3 conexiuni de fire detașabile - Sistem de detecție pentru identificarea firului “tăiat” - Logică pentru determinarea firului corect bazată pe alte condiții

Modulul Bomb Disarm Code (Beta)

- Senzor de presiune BMP180 compatibil I2C utilizat ca “fingerprint scanner” - Senzor de temperatură DS18B20 pentru măsurarea căldurii degetului - Senzor de sunet pentru detectarea parolei vocale șoptite/fluierate - LED-uri pentru feedback vizual

Sistem de alarmă și feedback

- Modul amplificator audio LM386 pentru alarmă și efecte sonore - LEDuri pentru indicarea statusului (timpul rămas, greșeli)

Toate aceste module comunică cu unitatea centrală ESP32, care coordonează logica jocului și afișează informații relevante pe ecran.

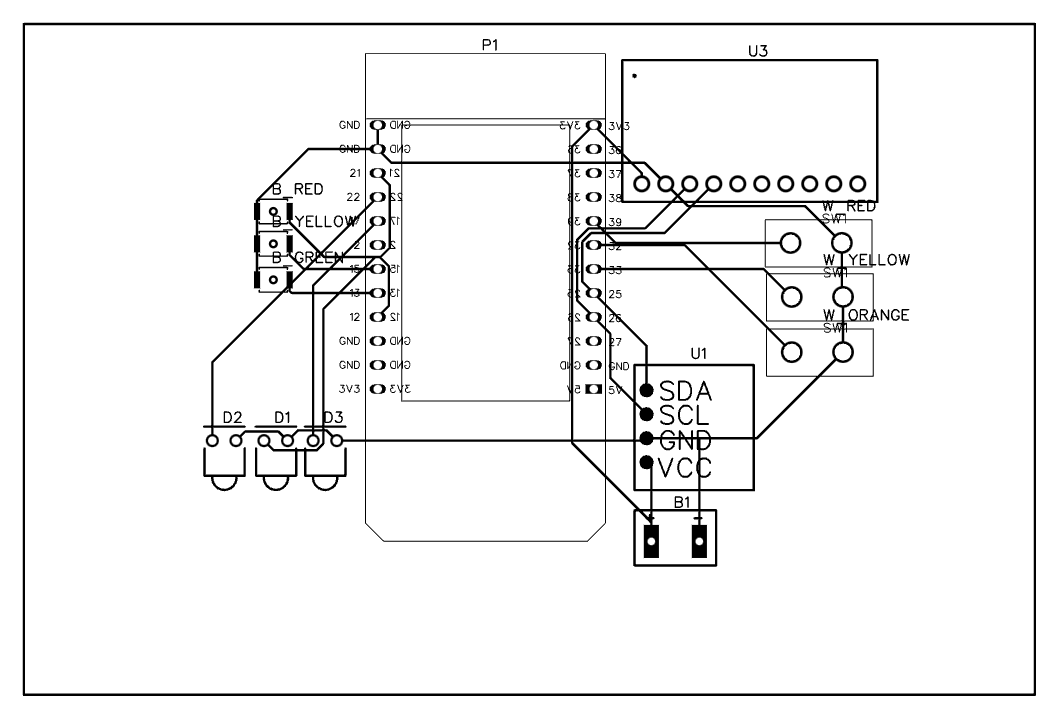

Legenda:

- U1: BMP190 (Temp + Presiune) I2C

- U3: MPU6500 (Giroscop) I2C

Deignuit pe Platformio: VSCode.

Biblioteci:

* driver/dac.h - pt sunet

* TFT_eSPI.h - pt display

* Arduino.h - pt ft putine lucruri (setup)

Timer loop:

Timer loopul se triggeruieste la fiecare tick, si mentine starea jocului prin urmatorul loop:

void IRAM_ATTR onTimer() {
  portENTER_CRITICAL_ISR(&timerMux);
  myMillis++;
  if (myMillis % 200 == 0) {
    if (is_active(GAME_SIMON_SAYS)) {
      if (simon_can_do_next_round){
        simon_last_round_begin_milis = myMillis;
        simon_can_do_next_round = false;
        simon_round_ongoing = true;
      }
      int deltaMillisTilStart = (myMillis - simon_last_round_begin_milis);
      if ((myMillis - simon_last_round_begin_milis) <= simon_round_intro_time_delay_milis) {
        // round pending
        if (deltaMillisTilStart % 1000 == 0)
          simonOnRoundPrepareTick((simon_round_intro_time_delay_milis - deltaMillisTilStart) / 1000);
      } else {
        if (!simon_semaphore_started){
          simonOnRoundStart();
          simon_semaphore_started = true;
        }
        int time_since_round_semaphore_start = deltaMillisTilStart - simon_round_intro_time_delay_milis;
        int tick_cnt = time_since_round_semaphore_start / simon_time_delay_between_colors;
        if (time_since_round_semaphore_start % simon_time_delay_between_colors == 0) {
          if (tick_cnt <= simon_size_of_colors)
            simonOnRoundStartTick(tick_cnt);
          else {
            if (!simon_can_begin_pressing){
              simonOnGameEnd();
            }
            simon_can_begin_pressing = true;
          }
        }
      }
    } else if (is_active(GAME_WIRE_CUTTING)) {
      if (!wire_cut_game_started){
        wireCutOnStart();
        wire_cut_game_started = true;
        wire_cut_game_start_time = myMillis;
      }
      if (wire_cut_game_started) {
        int deltaMilisSinceWireCutStart = (myMillis - wire_cut_game_start_time);
        if (deltaMilisSinceWireCutStart % 1000 == 0) {
          int ticks = deltaMilisSinceWireCutStart / 1000;
          if (ticks < wire_cut_game_duration_seconds)
            wireCutOnGameTick(wire_cut_game_duration_seconds - ticks);
          else if (!wire_cut_game_ended) {
            wire_cut_game_ended = true;
            wire_cut_game_won = false;
          }
        }
      }
    } else if (is_active(GAME_PASS_UNLOCK)) {
      if (!pass_game_started) {
        pass_game_started = true;
        pass_game_start_time = myMillis;
        passUnlockOnStart();
      }
      if (pass_game_started) {
        int dm = (myMillis - pass_game_start_time);
        if (dm % 1000 == 0) {
          int ticks = dm / 1000;
          if (ticks < pass_game_time_limit_seconds)
            passUnlockOnGameTick(pass_game_time_limit_seconds - ticks);
          else if (!pass_game_ended) {
            pass_game_ended = true;
              pass_game_won = false;
            }
          }
        }
      }
  }
  portEXIT_CRITICAL_ISR(&timerMux);
}

* Fiecare callback este implemetat:

- Simon Games callbacks defns & vars:

int simon_size_of_colors = 3;
char simonBufferSemaphoreSize = 0;
char simonBufferCompareIdx = 0;
void simonOnRoundPrepareTick(int tick_count);
void simonOnRoundStart();
void simonOnRoundStartTick(int tick_count);
void simonOnGameEnd();

- Wire Cut callbacks defns & vars:

volatile int wire_cut_game_duration_seconds = 20;
volatile int wire_cut_game_target_wire = -1;
void wireCutOnStart();
void wireCutOnGameTick(int ticks_left);
void wireCutOnEnd(bool won);

- Finger scan callbacks defns & vars:

int pass_env_temperatures_read_interv_millis = 1000; // pt calibrarea temperaturii de mediu
const int pass_env_temperatures_read_limit = 10;
const float pass_temp_threshold_celsius = 0.5;
volatile int pass_game_time_limit_seconds = 10;
void passUnlockOnStart();
void passUnlockOnGameTick(int ticks_left);
void passUnlockOnEnd(bool won);

! Singura folosire a delay-ului implementat nu de mine (custom) e in functia de playNote care ajuta la audio.

const int dacPin = 25;    // DAC1 - GPIO25
const int frequency = 1000;  // tone frequency Hz
const int duration = 100;   // duration in ms

void playTone(int freq, int dur_ticks=1) {
  int samplesPerCycle = 100;          // number of samples per waveform cycle
  int sampleDelayUs = 1000000 / (freq * samplesPerCycle);
  int amplitude = 64;                // 8-bit DAC mid-range (0-255)
  int dur_ms = dur_ticks * duration;
  unsigned long endTime = millis() + dur_ms;
  while (millis() < endTime) {
    for (int i = 0; i < samplesPerCycle; i++) {
      // Generate a sine wave sample (scaled 0-255)
      float sineVal = sin(2 * PI * i / samplesPerCycle);
      uint8_t dacVal = (uint8_t)(amplitude + amplitude * sineVal);
      dac_output_voltage(DAC_CHANNEL_1, dacVal);
      delayMicroseconds(sampleDelayUs);
    }
  }
  dac_output_voltage(DAC_CHANNEL_1, 128); // center output (silence)
}

care nu e inclus in cele 3 laboratoare.

I2C ul se face pe pinii 26 si 27, pt ca pinul 25 e folosit pt DAC. Acesta e conectat atat la senzorl giroscopic cat si la cel de temperatura.

Senzorii de giroscop si temperatura sunt implementati cu drivere programate de mine dupa datasheets.

E.g. (girocop):

// Calculate B5 value from the datasheet
int32_t computeB5(int32_t UT) {
  int32_t X1 = (UT - (int32_t)ac6) * ((int32_t)ac5) >> 15;
  int32_t X2 = ((int32_t)mc << 11) / (X1 + (int32_t)md);
  return X1 + X2;
}

float readTemperature() {
  int32_t UT = readRawTemperature();
  int32_t B5 = computeB5(UT);

  // Temperature in units of 0.1 deg C
  float temp = ((B5 + 8) >> 4);

  // Convert to degrees C
  return temp / 10.0;
}

uint32_t readRawPressure() {
  write8(BMP180_CONTROL, BMP180_READPRESSURECMD + (oversampling << 6));

  // Wait for conversion based on oversampling setting
  if (oversampling == BMP180_ULTRALOWPOWER)
    delay(5);
  else if (oversampling == BMP180_STANDARD)
    delay(8);
  else if (oversampling == BMP180_HIGHRES)
    delay(14);
  else
    delay(26);

  uint32_t MSB = read8(BMP180_PRESSUREDATA);
  uint32_t LSB = read8(BMP180_PRESSUREDATA + 1);
  uint32_t XLSB = read8(BMP180_PRESSUREDATA + 2);

  // Combine readings with proper shifting based on oversampling
  uint32_t raw = ((MSB << 16) + (LSB << 8) + XLSB) >> (8 - oversampling);
  return raw;
}

int32_t readPressure() {
  // Read raw temperature value first
  int32_t UT = readRawTemperature();
  // Then read raw pressure value
  int32_t UP = readRawPressure();

  // Temperature compensation
  int32_t B5 = computeB5(UT);

  // Do pressure calculations (straight from Adafruit code)
  int32_t B6 = B5 - 4000;
  int32_t X1 = ((int32_t)b2 * ((B6 * B6) >> 12)) >> 11;
  int32_t X2 = ((int32_t)ac2 * B6) >> 11;
  int32_t X3 = X1 + X2;
  int32_t B3 = ((((int32_t)ac1 * 4 + X3) << oversampling) + 2) / 4;

  X1 = ((int32_t)ac3 * B6) >> 13;
  X2 = ((int32_t)b1 * ((B6 * B6) >> 12)) >> 16;
  X3 = ((X1 + X2) + 2) >> 2;
  uint32_t B4 = ((uint32_t)ac4 * (uint32_t)(X3 + 32768)) >> 15;
  uint32_t B7 = ((uint32_t)UP - B3) * (uint32_t)(50000UL >> oversampling);

  int32_t p;
  if (B7 < 0x80000000) {
    p = (B7 * 2) / B4;
  } else {
    p = (B7 / B4) * 2;
  }

  X1 = (p >> 8) * (p >> 8);
  X1 = (X1 * 3038) >> 16;
  X2 = (-7357 * p) >> 16;
  p = p + ((X1 + X2 + (int32_t)3791) >> 4);

  return p; // Pressure in Pa
}

// Calculate altitude based on atmospheric pressure
float readAltitude(float seaLevelPressure) {
  float pressure = readPressure();
  float altitude = 44330 * (1.0 - pow(pressure / seaLevelPressure, 0.1903));
  return altitude;
}

* am setat frecventa la ceasul de transmisie i2c mai jos pt a compensa rezistentele de pullup puse in paralel

* Jocuri calibrabile si modificabile

* Un workflow nedependent de main loop

O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună .

Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.

https://github.com/adrianariton/PMProj

Laburi folosite:

- GPIO

- Timere (flow-ul jocului)

- Intreruperi (butoane/fire)

- I2C (senzorii de temp si de giroscop comunica in tandem pe magistrala SDA SCL conectate la Pinii 25 si 26)
