SecureBox
Introducere
Acest proiect constă în realizarea unui seif electronic inteligent care permite accesul doar utilizatorilor autorizați prin intermediul unui card RFID. Proiectul este realizat cu ajutorul unui microcontroler Arduino, unui cititor RFID RC522, și a unui mecanism de închidere controlat electronic. Sistemul poate fi extins cu funcționalități suplimentare precum afișaj LCD.
Descriere generală
Sistemul “SecureBox” este format din următoarele module principale:
- Modul de citire RFID (RC522) – citește un card/tag RFID de acces.
- Microcontroler (Arduino NANO) – gestionează logica de control și comunică cu toate celelalte componente.
- Yală electromagnetică – acționează mecanismul fizic al încuietorii.
- Afișaj LCD 16×2 (opțional) – afișează mesaje de stare pentru utilizator.
- Sursă de alimentare (9V sau baterie) – asigură tensiunea pentru aproape toate componentele.
- Cutie fizică (seif) – în care sunt montate toate componentele.
Descriere interacțiuni:
- Utilizatorul apropie un card RFID de cititorul RC522.
- RC522 trimite UID-ul cardului către Arduino prin SPI.
- Arduino verifică dacă UID-ul este valid.
- Dacă este, acționează yala pentru a debloca ușa.
- Afișează un mesaj de operatiune realizata cu succes.
- Dacă nu este valid, ușa rămâne blocată și se afișează un mesaj de eroare.
Hardware Design
Listă de piese:
- 1x Arduino Nano
- 1x Modul RFID RC522 + card și tag
- 1x Yală electromagnetică 12V
- 1x Breadboard + fire de conexiune
- 1x LCD 16×2
- 1x Sursă 9V (USB, baterie sau alimentator extern)
- 1x Ridicator de tensiune 9V → 12V pentru a actiona yala electrica
- 1x Releu pentru a actiona yala cu ajutorul Arduino Nano
- 2x Butoane
- 1x Cutie

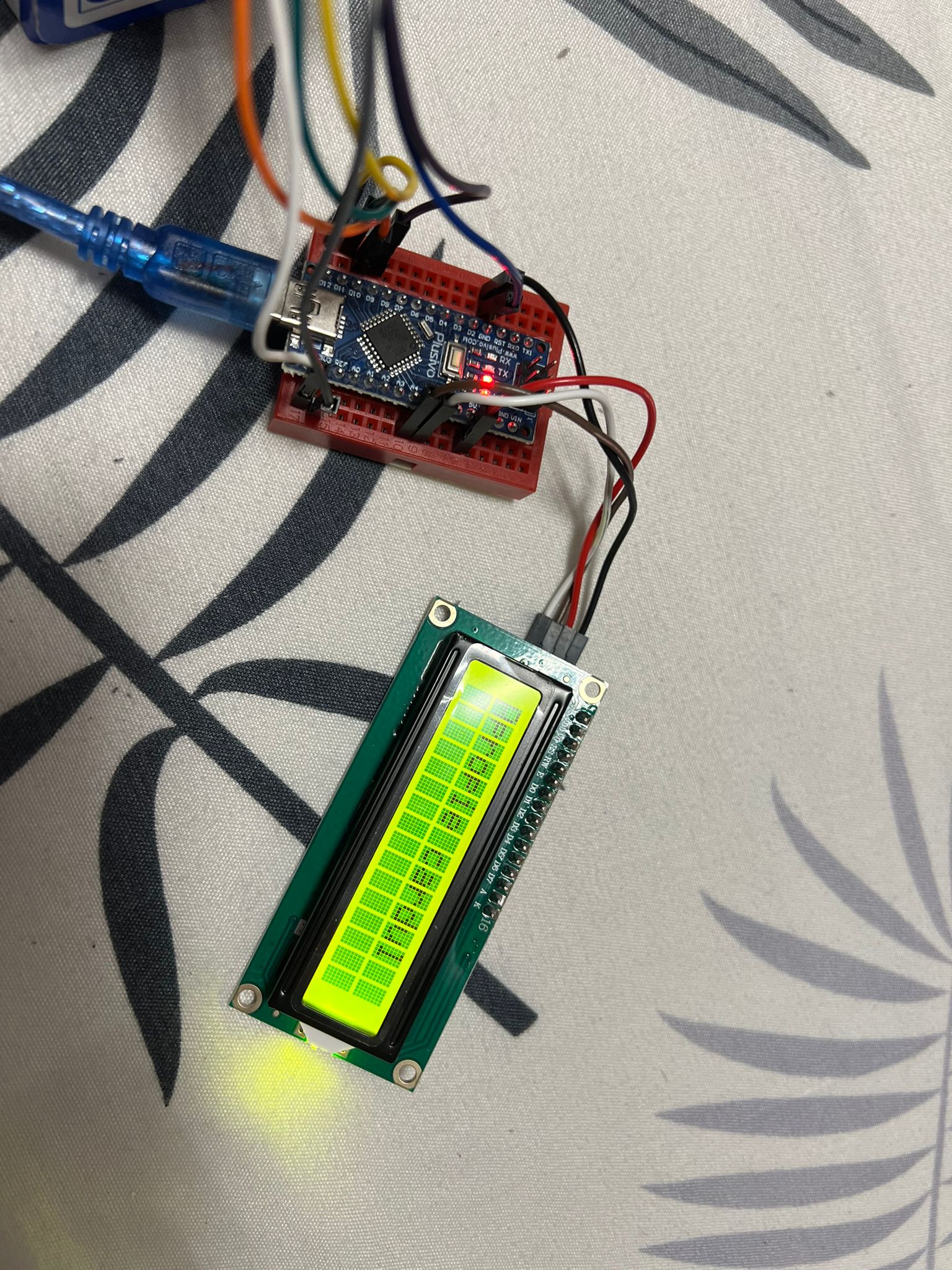

Proiectul folosește un Arduino Nano pentru a controla o yala electromagnetică de 12V printr-un modul releu de 5V. Accesul este permis doar cardurilor RFID autorizate, citite de un modul MFRC522 conectat prin SPI. Un ecran LCD 16×2 I2C afișează mesaje de stare (ex: „Acces permis” / „Acces respins”).
Sistemul este alimentat cu 9V prin pinul Vin, iar yala primește 12V prin ridicator de tensiune si releu. Pentru interacțiune:
Un buton comută între modul de citire și scriere carduri.
Alt buton permite dezactivarea yalei manual.
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Bibliografie/Resurse
