In acest proiect este implementata o incuietoare cu recunoastere biometrica (amprenta), buton de iesire si alarma (in cazul in care prea multe incercari esuate de deblocare au fost efectuate). O astfel de incuietoare poate fi folosita pentru o usa pe care nu au voie sa intre decat anumite persoane, fara a fi nevoie de un cod PIN care este usor descifrabil.

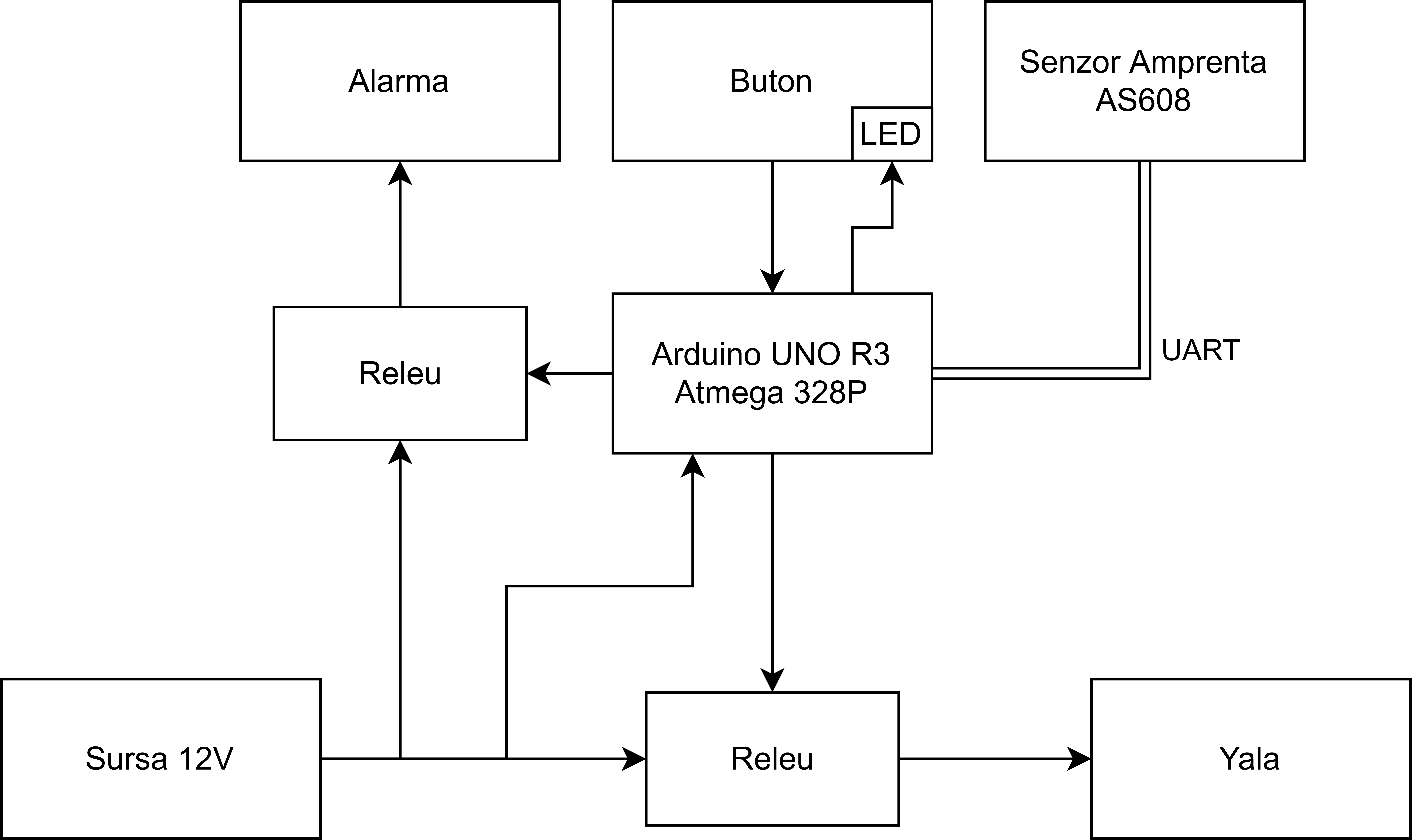

Microcontroller-ul (Atmega328P, sub forma unui Arduino UNO R3) controleaza un releu care deblocheaza incuietoarea (alimentata direct de la 12V). Deblocarea este initiata in 2 cazuri:

1. Senzorul de amprenta (AS608) citeste o imagine care se potriveste (cu un nivel de incredere satisfacator) cu una dintre amprentele salvate
2. Butonul de iesire este apasat

La un anumit numar de incercari gresite (ex: 10) de deblocare intr-un interval suficient de scurt de timp (ex: 2 minute) se declanseaza alarma.

Componente:

1. Arduino UNO R3 (Atmega328P)
2. Senzor de amprenta AS608
3. Releu (controlat 5V)
4. Yala electromagnetica 12V
5. Alimentator 12V 2A
6. Alarma 12V
7. Buton

Mediul de dezvoltare folosit: Arduino IDE

Am folosit biblioteca Adafruit-Fingerprint-Sensor-Library pentru comunicarea cu senzorul de amprenta.

Functionalitati

• Adaugare amprenta cu prelevarea a 2 imagini
• Eliminare amprenta/e
• Citire amprenta si deblocare yala
• Alarma la 10 incercari gresite consecutiv (fara a lua in calcul erorile de citire)
• Buton de iesire cu intrerupere

Repository: GitHub
