In acest proiect este implementata o incuietoare cu recunoastere biometrica (amprenta), buton de iesire si alarma (in cazul in care prea multe incercari esuate de deblocare au fost efectuate). O astfel de incuietoare poate fi folosita pentru o usa pe care nu au voie sa intre decat anumite persoane, fara a fi nevoie de un cod PIN care este usor descifrabil.

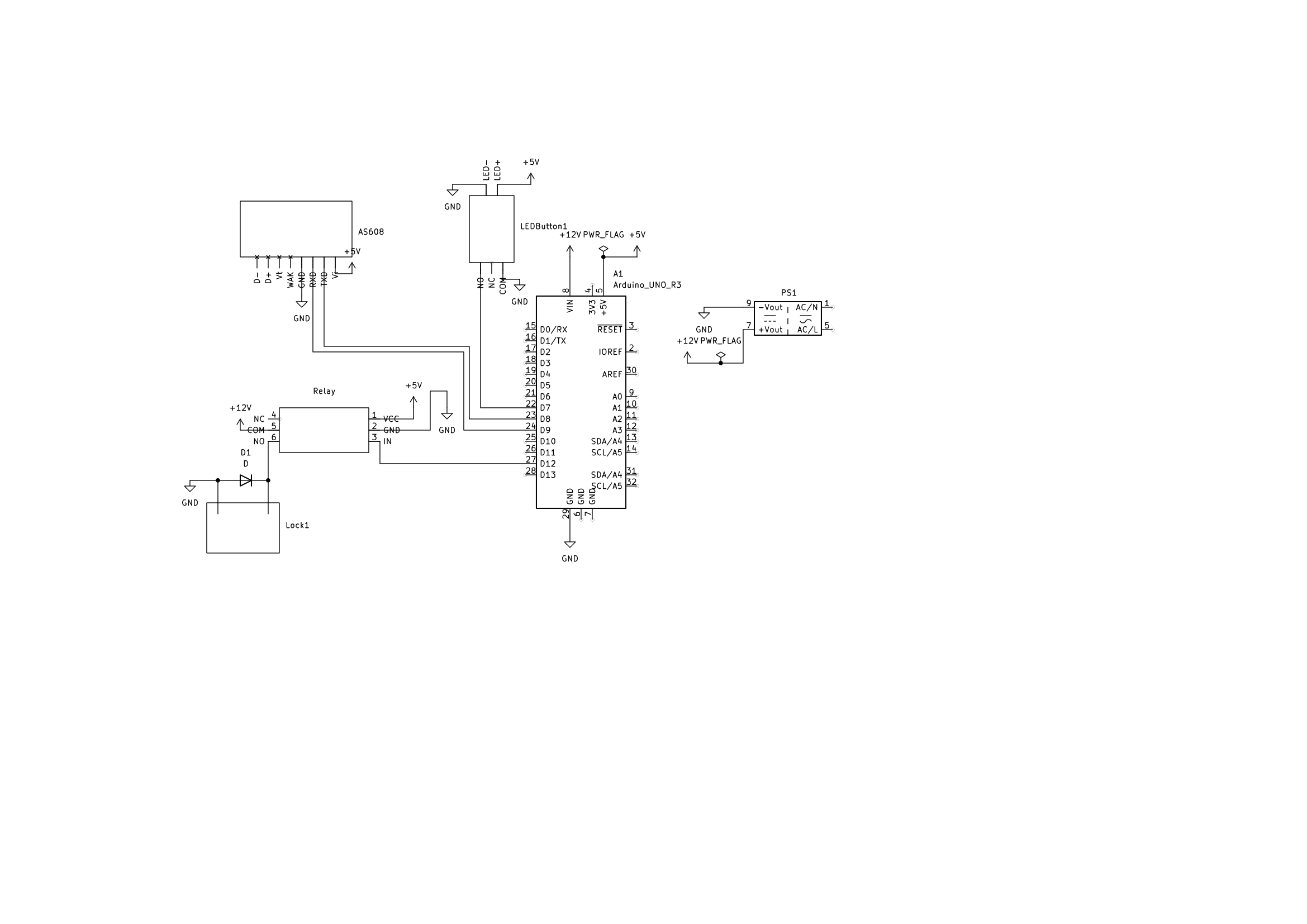

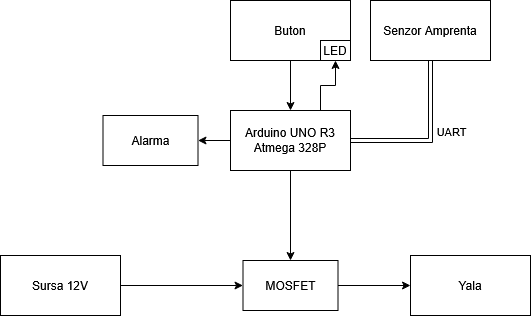

Microcontroller-ul (Atmega328P, sub forma unui Arduino UNO R3) controleaza un releu care deblocheaza incuietoarea (alimentata direct de la 12V). Deblocarea este initiata in 2 cazuri:

1. Senzorul de amprenta (DY-50) citeste o imagine care se potriveste (cu un nivel de incredere satisfacator) cu una dintre amprentele salvate
2. Butonul de iesire este apasat

La un anumit numar de incercari gresite (ex: 10) de deblocare intr-un interval suficient de scurt de timp (ex: 2 minute) se declanseaza alarma.

Componente:

1. Arduino UNO R3 (Atmega328P)
2. Senzor optic de amprenta
3. MOSFET N-type
4. Yala electromagnetica 12V
5. Alimentator 12V 2A
6. Alarma
7. Buton

Mediul de dezvoltare folosit: Arduino IDE

Am folosit biblioteca Adafruit-Fingerprint-Sensor-Library pentru comunicarea cu senzorul de amprenta.

Comunicatia dintre senzorul de amprenta si Arduino se face prin UART, pentru care am folosit SoftwareSerial (cel hardware fiind folosit de USB).

Functionalitati

• Adaugare amprenta cu prelevarea a 2 imagini
• Eliminare amprenta/e
• Citire amprenta si deblocare yala
• Alarma la 10 incercari gresite consecutiv (fara a lua in calcul erorile de citire)
• Buton de iesire cu intrerupere

Interfata

• Adaugarea si eliminarea de amprente se face de catre un operator autorizat
• Nu orice persoana autorizata sa intre poate adauga amprente
• Comunicatia se face prin USB, intre PC si Arduino
• Exista 3 comenzi: add_fingerprint <id>, delete_all_fingerprints si delete_fingerprint <id>.

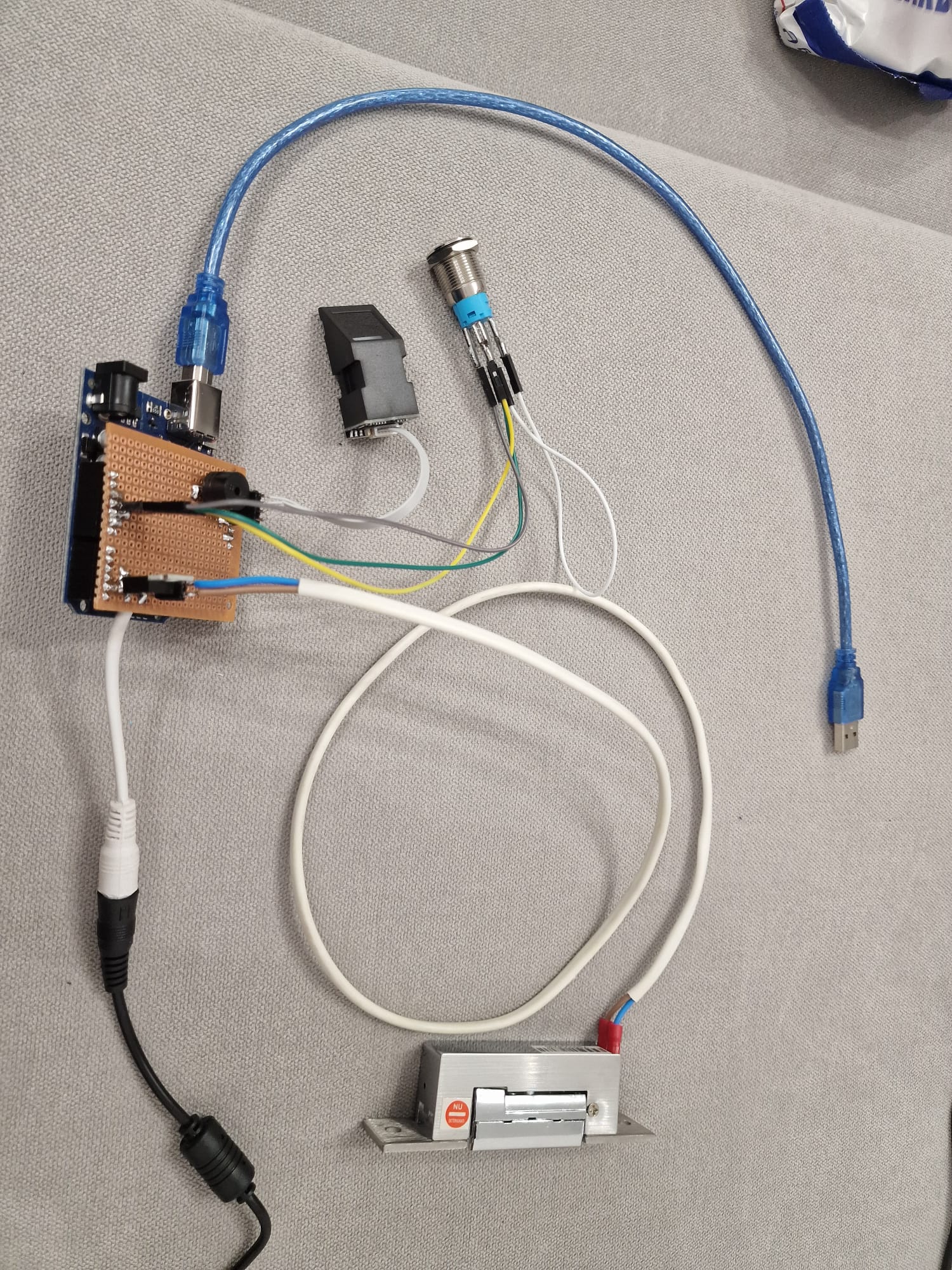

Proiectul a fost terminat cu toate functionalitatile propuse:

• Deblocare yala prin amprenta sau buton
• Adaugare/eliminare amprente
• Alarma la prea multe amprente gresite consecutiv

Repository: GitHub

Prezentare: YouTube

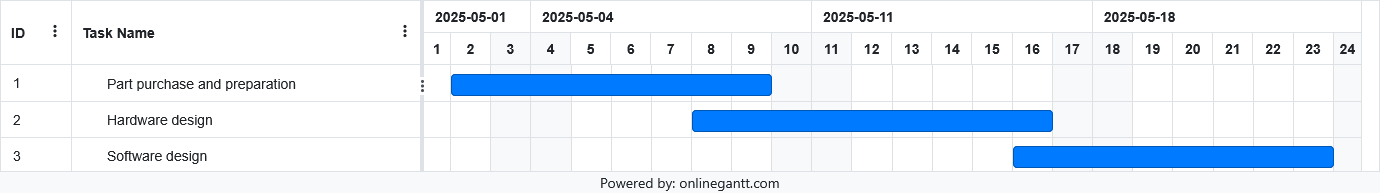

• Saptamana 1: Cumparat componente si creat design hardware
• Saptamana 2: Implementare hardware
• Saptamana 3: Implementare software + bugfixing si testare

Atmega328P Datasheet
