Proiectul vizeaza un sistem de monitorizare remote pentru diferiti tipuri de senzori. Prin acesta urmaresc sa usurez verificarea modulelor de masurare din locuri greu accesibile.

Am pornit de la ideea unei retele distribuite de monitorizare a vremii, vrand sa stiu vremea pe portiunea specifica pe care o sa o strabat, nu o sansa estimata pentru intregul oras. Utilitatea acestui proiect va consta in faptul ca este un inceput pentru o astfel de retea de senzori distribuita.

Schema bloc a proiectului:

Lista de componente:

• Doua placi de dezvoltare ESP32
• Senzor de temperatura
• Senzor de presiune
• Display LCD
• Breadboarduri

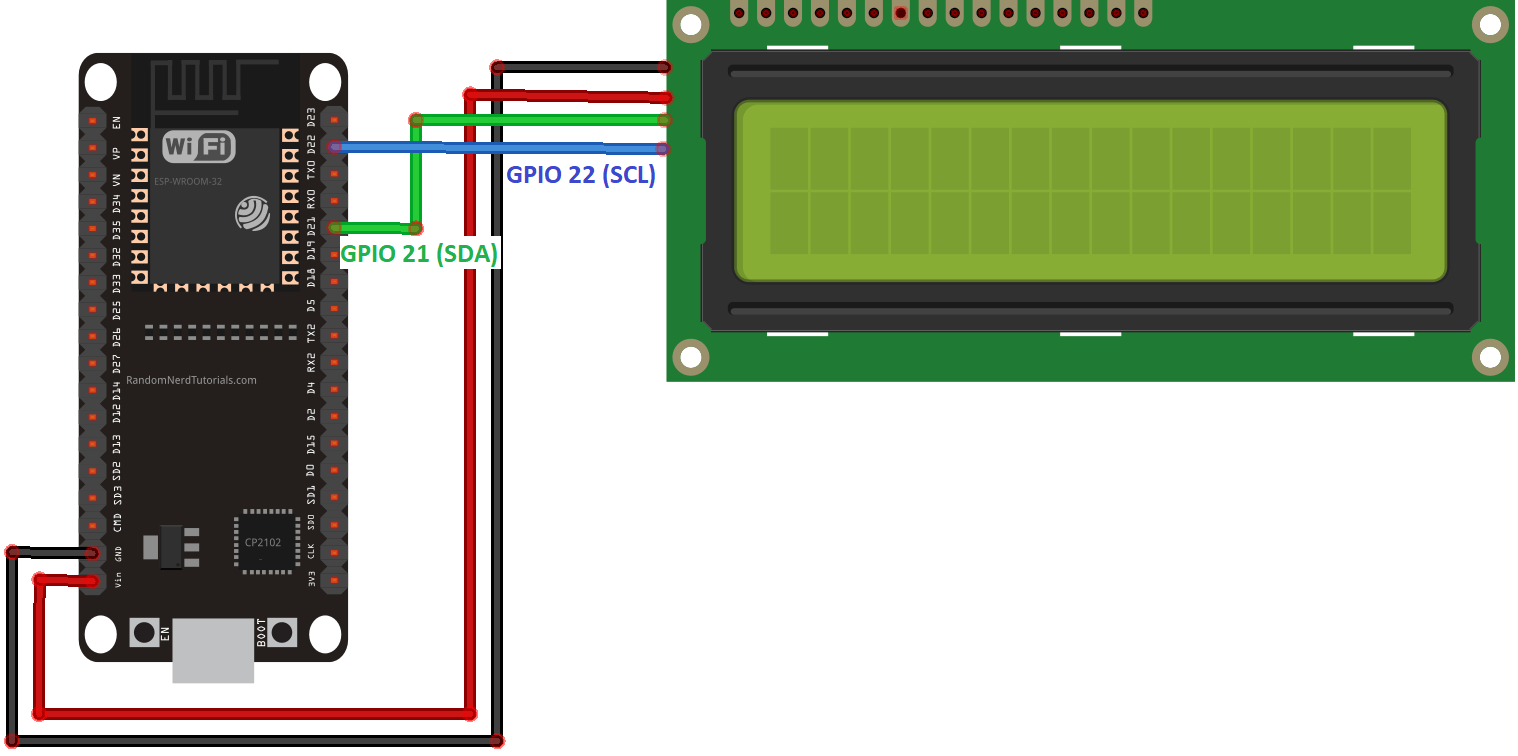

(senzorul comunnicand tot prin acelasi protocol, are o cablare identica)

Pinii folositi:

• Display LCD:
  • VIN-VCC;
  • GND-GND;
  • D21-SDA;
  • D23-SCL;
• Multi-sensor:
  • VIN-VCC;
  • GND-GND;
  • D21-SDA;
  • D23-SCL.

Pentru codarea proiectului am folosit Arduino IDE.

Bibilioteci terte folosite:

• Wifi.h: Pentru conectivitatea Wi-fi
• esp_now.h: Pntru comunicarea peer-to-peer intre microprocesoare
• Wire.h: Pentru comunicarea prin I2C
• Adafruit_BMP280.h: Pentru senzorul de temperaturaépresiune
• LiquidCrystal_I2C.h: Pentru afisarea informatiilor.

Pasi executie cod pentru Transmitator:

1. Initializare (Seriala, pini senzor, modulul Wi-fi, ESP-NOW, adresa MAC)
2. Periodic, modulul isi transmite adrea MAC printr-un pachet UDP de tip broadcast pe reteaua locala.
3. Se citesc si stocheaza datele.
4. Odata ce modulul display s-a conectat, modulul senzor va incepe sa transmita datele
5. Se verifica prin callback  OnDataSent daca pachetul a fost receptionat.

Pasi executie cod pentru Receptor:

1. Initializari
2. Modulul incepe sa asculte pe portul UDP specificat pentru pachetele de broadcast.
3. Cand acesta este receptionat este extrasa adresa MAC si se incepe comunicatia directa
4. Se primesc datele si sunt trimise catre LCD.

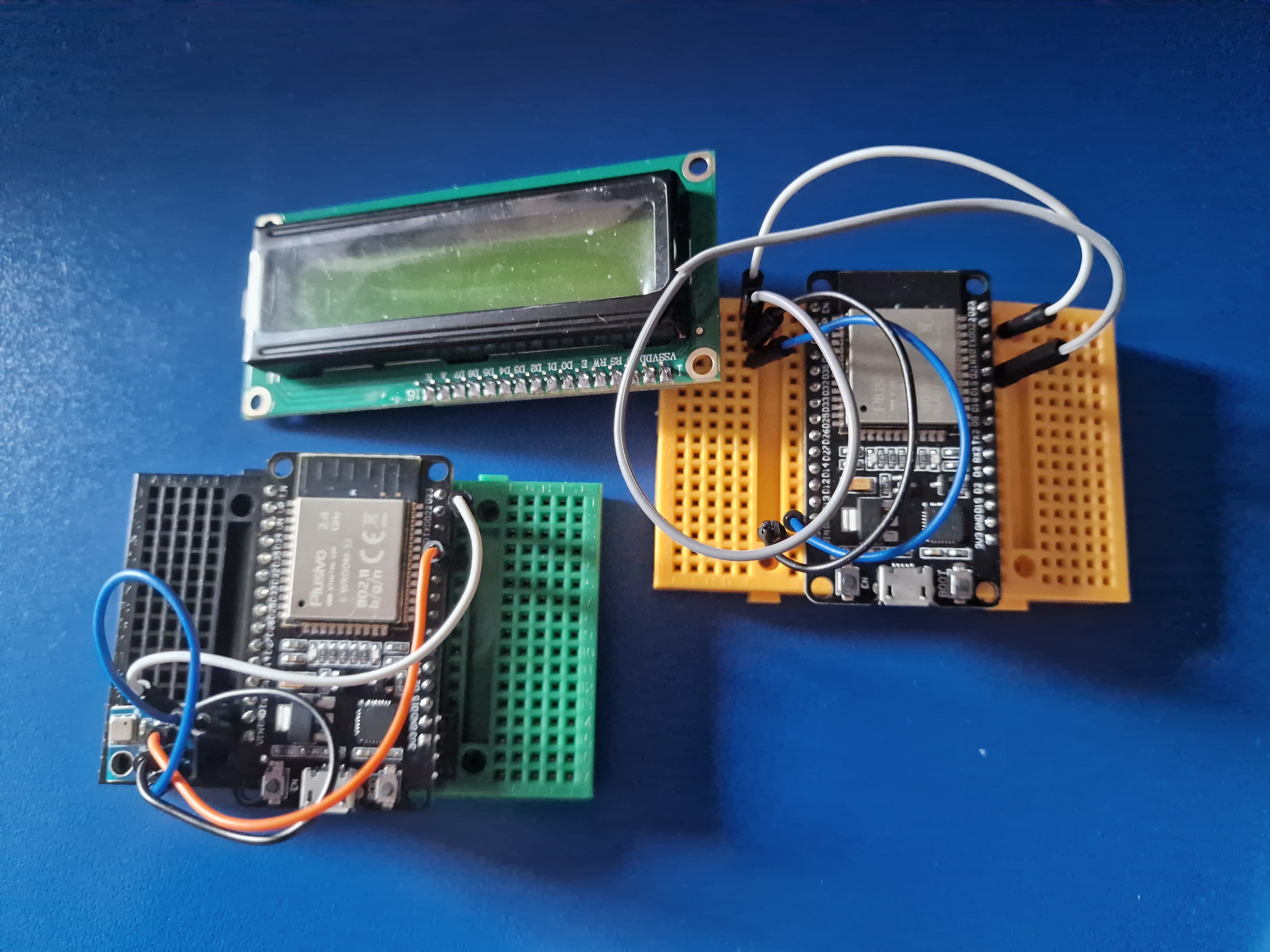

Notiunile folosite din laboratoare sunt: Comunicarea prin protocolul I2C pentru iteractiunea cu senzorii si ecranul, GPIO pentru cablare si UART pentru debugging.

Puteți avea și o secțiune de jurnal în care să poată urmări asistentul de proiect progresul proiectului.
