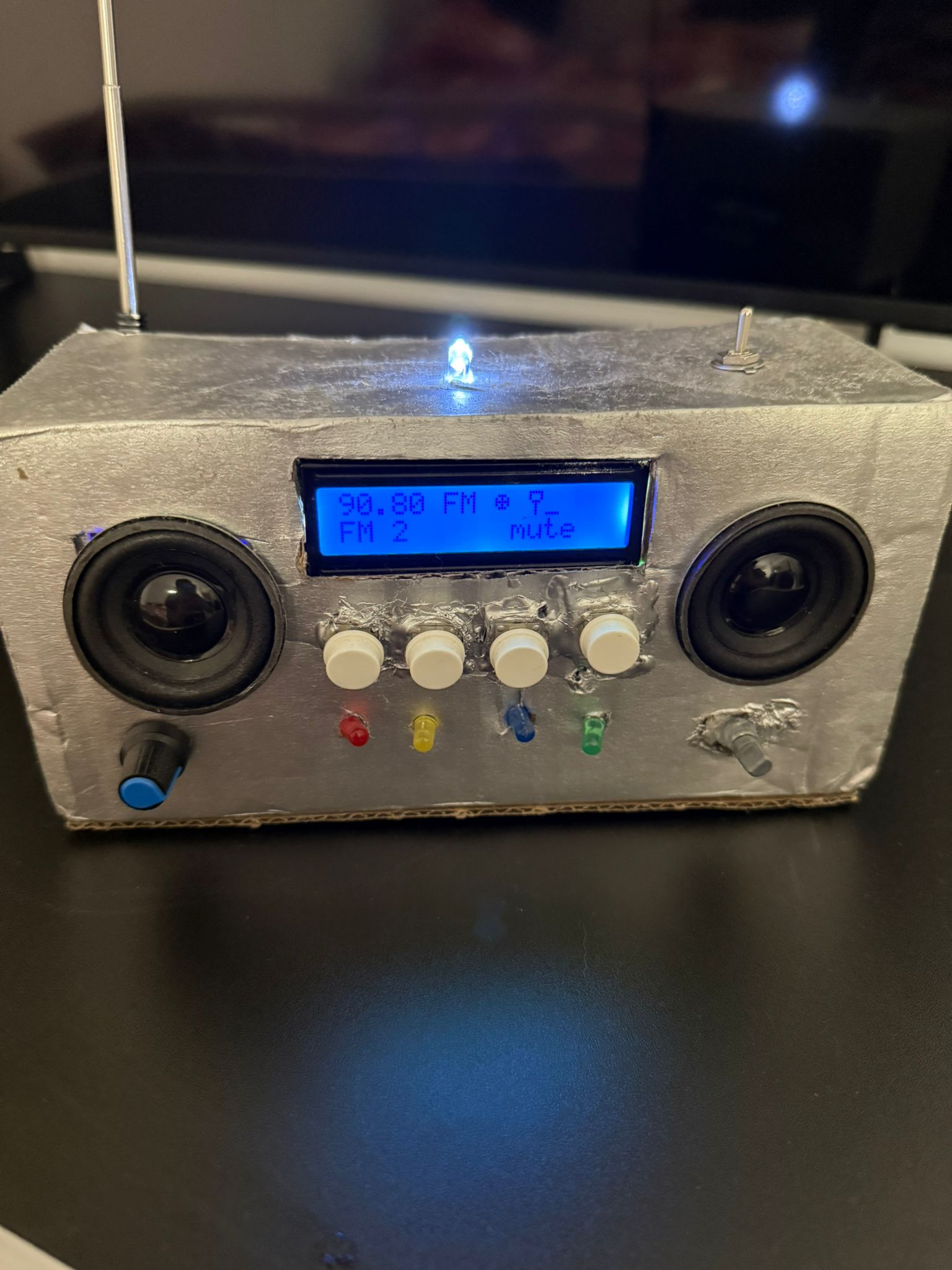

Acest proiect consta in realizarea unui aparat radio FM care ofera posibilitatea de a asculta orice statie radio din intervalul 87.5 - 108.0 MHz cu posibilitatea de a salva postul ascultat pe unul dintre cele patru canale implementate.

Ideea a pornit de la pasiunea aparatelor radio si a muzicii. Aparatul radio are o utilitate zilnica pentru oamenii care isi doresc sa asculte muzica, stiri, emisiuni sau pentru cei ce isi doresc un fundal sonor placut in timp ce se ocupa de treburi casnice sau teme.

Firmware-ul este dezvoltat pentru un radio digital construit in jurul platformei Arduino Uno R3. Proiectul permite utilizatorului sa asculte posturi FM, sa comute intre ele, sa caute automat frecvente, sa seteze un temporizator de oprire (sleep timer), sa activeze functia mute si sa salveze posturi preferate in memoria EEPROM.

Interfata cu utilizatorul se face prin intermediul unui ecran LCD 1602 (cu interfata I2C), un rotary encoder (cu switch), patru butoane, si un switch pentru comutarea modului de functionare al butoanelor.

• Placa: Arduino Uno R3
• Mediu de dezvoltare: Arduino IDE
• Limbaj de programare: C++

• TEA5767N.h: librarie folosita pentru controlul modulului radio FM TEA5767.
• LiquidCrystal_I2C.h: pentru afisarea informatiilor pe ecranul LCD 1602 cu interfata I2C.
• EEPROM.h: librarie nativa Arduino pentru citirea si scrierea datelor persistente (posturi salvate).

• Initializare Sistem
  • Se initializeaza componentele: LCD, radio TEA5767, buzzer, butoane, encoder, LED de stare.
  • Se incarca frecventa radio salvata anterior din EEPROM.
  • Se afiseaza informatiile initiale pe LCD (frecventa, semnal, canal memorat).
• Control Encoder
  • Encoderul incrementa sau decrementeaza frecventa curenta.
  • Se detecteaza directia de rotatie (stanga/dreapta) si se actualizeaza frecventa.
  • Dupa un interval (default 1 secunda), se face actualizarea efectiva a semnalului radio si LCD-ului.
• Butonare - Functionalitati Multiple
  • Fiecare dintre cele 4 butoane are 2 functii, in functie de starea comutatorului fnSw (Function Switch):
    • Salvare/Accesare posturi memorate (FM1–FM4): cu fnSw activat, fiecare buton incarca un canal memorat si actualizeaza frecventa.
    • Functii speciale (cu fnSw dezactivat):
      • Buton 1/2: cautare automata a postului anterior/urmator (search()).
      • Buton 3: Mute/Unmute.
      • Buton 4: Timer pentru oprire automata sau reactivare din standby.
• Timer de Oprire Automata
  • La apasarea butonului 4 in mod normal, se poate activa un cronometru de oprire (sleepTimer).
  • Utilizatorul poate selecta durata in minute (de la 1 la 10 minute).
  • Dupa expirare, sistemul intra in standby: radio se opreste, LED-ul si afisajul sunt dezactivate.
• EEPROM - Salvare si Incarcare Date
  • Se salveaza frecventa curenta intr-o adresa EEPROM corespunzatoare (FM1–FM4).
  • La repornirea sistemului, frecventa si butonul utilizat anterior sunt incarcate automat din EEPROM (LAST).
