📌 Ce face proiectul:

Dispozitivul monitorizează condițiile ambientale dintr-o cameră de hotel, măsurând:

• nivelul de zgomot
• temperatura și umiditatea aerului

Atunci când sunetul depășește un prag prestabilit:

• se aprinde un LED de avertizare
• se salvează datele (zgomot + climă) pe un card SD
• dacă se detectează 3 astfel de evenimente în mai puțin de 1 minut, se consideră o plângere și se:
  • salvează într-o bază de date separată
  • trimite automat un email către recepție (sau administrator)

Toate măsurătorile sunt transmise periodic prin Bluetooth, pentru a putea fi salvate într-o bază de date și analizate.

🎯 Scopul și ideea de la care am pornit:

Mi-am propus să ajut hotelurile să îmbunătățească confortul clienților și monitorizarea automată a comportamentului din camere, printr-un sistem accesibil care:

• avertizează discret asupra depășirilor de zgomot
• colectează date climatice
• automatizează notificarea personalului

🤝 De ce cred că este util:

• Pentru hoteluri, ajută la gestionarea plângerilor, păstrarea liniștii și prevenirea abuzurilor.
• Pentru personal, oferă acces la date și alerte în timp real fără intervenție manuală.
• Pentru clienți, contribuie la un mediu mai liniștit și mai controlat.

Diagrama Bloc

Dispozitivul este format din următoarele componente:

• 🎙️ Modul microfon (analogic LM393) – detectează nivelul de sunet ambiental
• 🌡️ Senzor DHT22 – măsoară temperatura și umiditatea
• 💡 LED – se aprinde dacă zgomotul depășește pragul
• 💾 Modul microSD (SPI) – salvează datele local pentru verificare ulterioară
• 📶 Modul Bluetooth HC-05 – transmite datele către un laptop
• 🧠 ATmega328P – citește toți senzorii, decide acțiunile și comunică cu cardul SD și Bluetooth
• 🔋 Alimentare 5V (USB sau power bank) – pentru toate modulel

Interacțiuni între module

Microfonul (LM393) trimite un semnal analogic către pinul A0 al microcontrollerului. Acesta este citit prin ADC pentru a detecta dacă sunetul depășește un prag.

ATmega328P:

• compară valoarea semnalului de la microfon cu un prag prestabilit.
• aprinde LED-ul dacă pragul este depășit.
• citește temperatura și umiditatea prin protocol digital de la DHT22 (pe pinul D4).
• trimite periodic toate datele (zgomot, temperatură, umiditate) prin Bluetooth (HC-05).
• salvează aceleași date pe cardul SD prin interfața SPI (pinii D10–D13).

DHT22:

• măsoară temperatura și umiditatea aerului.
• trimite datele către ATmega328P o dată la câteva secunde, în format digital.

LED-ul:

• este aprins de către microcontroller atunci când sunetul este considerat excesiv.

Modulul microSD:

• primește comenzi prin SPI și salvează loguri locale cu valorile măsurate.

Modulul Bluetooth HC-05:

• primește date de la microcontroller prin SoftwareSerial (pinii D2 și D3).
• le transmite în timp real către un laptop, pentru afișare și salvare.

Laptopul:

• rulează un script Python care citește datele prin Bluetooth (COM4).
• salvează periodic datele într-o bază de date masuratori.db.
• dacă detectează 3 depășiri de zgomot într-un minut, salvează în complaints.db și trimite automat un email de alertă.

Alimentarea de 5V (de la power bank) este comună tuturor modulelor și oferă energie pentru întreg sistemul.

Bill of Materials (Lista Pieselor)

Schema Electrică

Tabel Legături Componente

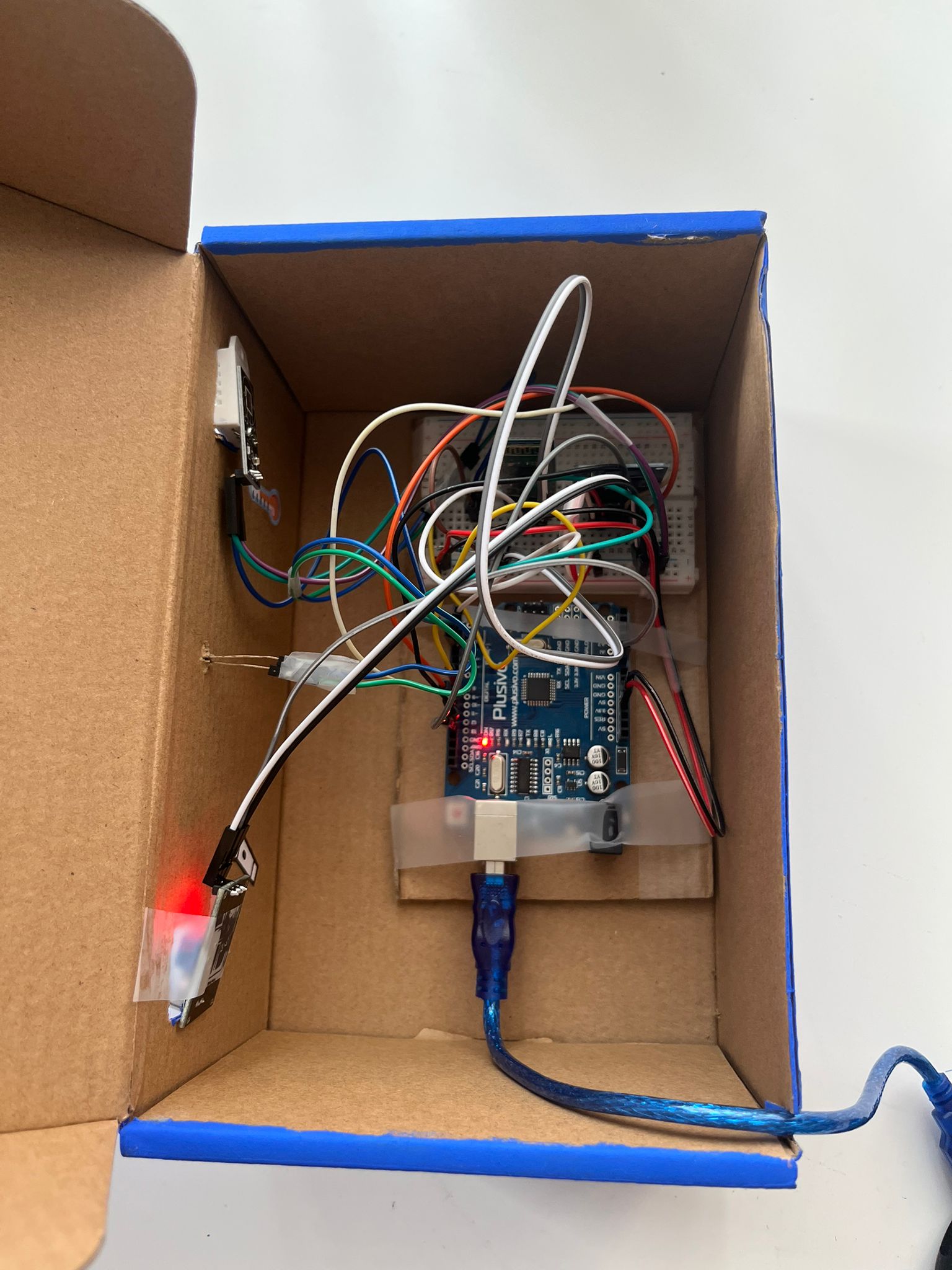

Componentele Hardware conectate

Mediul de dezvoltare

• Arduino IDE – pentru programarea microcontrollerului ATmega328P.
• Python 3 – pentru prelucrarea datelor primite prin Bluetooth și gestionarea bazelor de date + trimitere email.

Librării și surse 3rd-party

➤ Pe partea de Arduino:

• SPI.h – pentru comunicarea SPI cu modulul SD card
• SD.h – pentru logare fișiere text pe card microSD
• DHT.h – pentru citirea temperaturii și umidității de la senzorul DHT22
• SoftwareSerial.h – pentru comunicarea cu modulul Bluetooth HC-05 pe pini digitali

    Toate aceste librării sunt standard sau pot fi adăugate ușor prin Library Manager în Arduino IDE.

➤ Pe partea de Python:

• serial (pyserial) – pentru citirea datelor prin Bluetooth
• sqlite3 – pentru salvarea datelor în fișiere .db locale
• smtplib și email.message – pentru trimiterea automată a emailurilor când se detectează zgomot excesiv

Algoritmi și structuri implementate

➤ În microcontroller (Arduino):

Se citesc:

• valoarea analogică a zgomotului (analogRead(A0))
• temperatura și umiditatea prin DHT22

Dacă sunetul depășește un prag (> 100):

• se aprinde LED-ul
• se salvează valorile într-un fișier log.txt pe cardul SD

  La interval de 5 secunde, se trimit prin Bluetooth valorile actuale

➤ În scriptul Python (PC/laptop):

Se deschid două baze de date SQLite:

• masuratori.db – pentru salvarea temperaturii și umidității
• complaints.db – pentru evenimentele de tip „noise complaint”

Se analizează fluxul de date din Bluetooth Dacă în decurs de 60 secunde se primesc 3 mesaje cu zgomot > prag:

• se loghează evenimentul într-o bază separată
• se trimite automat un email de avertizare

Surse și funcții implementate

➤ Arduino:

setup():

• configurează pini I/O
• inițializează senzorii, Bluetooth-ul și cardul SD

loop():

• citește continuu datele și trimite periodic valorile prin Bluetooth
• detectează evenimente de zgomot și le salvează pe SD

logPeCard():

• creează/loghează într-un fișier text cu sunet, temperatură și umiditate

➤ Python:

trimite_email():

• trimite notificare pe mail folosind contul Gmail configurat

while True:

• citește datele primite
• salvează în baza masuratori.db
• dacă se depășește pragul sonor de 3 ori în 60 secunde, salvează în complaints.db și trimite email

În urma implementării și testării proiectului, a fost realizat un sistem complet funcțional de monitorizare ambientală, capabil să:

• Detecteze și semnalizeze zgomotul:

Modulul de microfon analogic detectează nivelul de sunet din încăpere.

Când se depășește un prag predefinit, un LED de alertă se aprinde și evenimentul este salvat pe cardul microSD, împreună cu temperatura și umiditatea curente.

• Salveze date local pe card microSD:

Sistemul înregistrează valorile măsurate în fișierul log.txt.

Informațiile salvate includ: valoarea semnalului sonor, temperatura, umiditatea și momentul detectării (în milisecunde de la pornire).

• Transmită datele în timp real prin Bluetooth:

La fiecare 5 secunde, dispozitivul trimite date către un laptop sau alt dispozitiv conectat prin Bluetooth (HC-05).

Datele includ nivelul sunetului, temperatura și umiditatea.

• Proceseze și analizeze datele în Python:

Pe laptop, un script Python preia datele prin Bluetooth și le salvează într-o bază de date locală (masuratori.db).

La detectarea a 3 niveluri ridicate de zgomot într-un interval de 60 de secunde, sistemul:

• salvează evenimentul într-o bază separată (complaints.db);
• trimite automat un email de alertă către recepție (ex. ancutza@gmail.com, crinutza@gmail.com), notificând depășirile.

Sistemul a fost testat cu succes în condiții reale.

LED-ul se aprinde corect în funcție de zgomot, datele sunt salvate corect pe cardul SD, valorile sunt transmise prin Bluetooth, iar emailurile de alertă se trimit automat conform regulii definite.
