Safe Crack
Introducere
- Din telefon se seteaza un cod de 3 cifre folosind Blynk Cloud. Acesta trebuie ghicit invartind 3 potentiometre, fiecare apartinand unei cifre. Pentru a putea schimba numerele folosind potentiometrele, trebuie plasata o sursa de lumina asupra unui fotorezistor. Cu cat este mai aproape de a ghici numarul, un led rgb isi va schimba culoarea de la rece la cald. Cand este ghicit numarul, un servomotor se va roti si va deschide cutia. De asemenea led-ul se va schimba in verde. Pe un lcd se va afisa constant numarul actual.
- Inspiratia proiectului a fost o image de genul: https://media.gettyimages.com/id/88295292/photo/burglar-cracking-safe.jpg?s=612x612&w=gi&k=20&c=j6YNp-2L02fGJ1xSpV-2O3-M2Mxs4jXVT1vmUiYcgBE=, plus dorinta de a face un proiect care se conecteaza cu telefonul.
Descriere generală

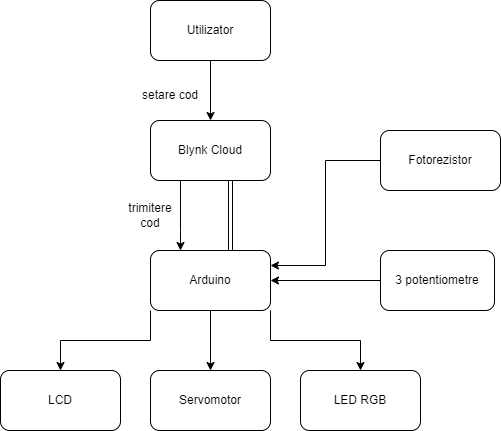

Diagrama proiect:
Hardware Design
- piese: Arduino MKR Wifi 1010, 3 potentiometre 10k, rezistor 220ohm, rezistor 10kohm, lcd 1602, servomotor, fotorezistor
- schema electrica board: https://docs.arduino.cc/resources/schematics/ABX00023-schematics.pdf
Schematic proiect:
Voi atasa si in capitolul de rezultate obtinute o demonstratie initiala a functionalitatii proiectului.
Update 20.05.2024: am adaugat si un modul I2C lcd-ului pentru usurinta in asamblarea finala, dar si un buzzer conectat la pin-ul 1 ce va canta cand este ghicit codul
Software Design
- Am lucrat in Arduino IDE. Pentru surse si librarii am folosit WifiNina (modulul wifi al boardului) si BlynkSimpleWifiNINA (pentru conectarea cu cloud), LiquidCrystal (pentru lcd), Servo si SPI.
Declaram bibliotecile:
#include <SPI.h> #include <WiFiNINA.h> #include <BlynkSimpleWiFiNINA.h> #include <Servo.h> #include <LiquidCrystal_I2C.h>
Declaram informatiile de autentificare in Blynk:
#define BLYNK_TEMPLATE_ID "<id>" #define BLYNK_TEMPLATE_NAME "<template_name>" #define BLYNK_AUTH_TOKEN "<auth_token>"
si WiFi credentials pentru conectare la internet si apoi la cloud:
char ssid[] = "<ssid Wifi"; char pass[] = "<parola Wifi>";
Definim functiile ce primesc valoarea slider-elor pentru setarea codului. V1, V4, V5 sunt pini virtuali setati din Blynk pentru diferentiarea lor
// Setam codul initial la 1 1 1
int SliderValueOne = 1;
int SliderValueTwo = 1;
int SliderValueThree = 1;
// extragerea valorilor
BLYNK_WRITE(V1) {
SliderValueOne = param.asInt();
}
BLYNK_WRITE(V4) {
SliderValueTwo = param.asInt();
}
BLYNK_WRITE(V5) {
SliderValueThree = param.asInt();
}
Realizam setup-ul:
LiquidCrystal_I2C lcd(0x3f, 16, 2);
void setup()
{
pinMode(buzzerPin, OUTPUT); //pin buzzer
//initalizare pini led rgb
pinMode(redPin, OUTPUT);
pinMode(greenPin, OUTPUT);
pinMode(bluePin, OUTPUT);
lcd.init();
lcd.backlight();
Blynk.begin(BLYNK_AUTH_TOKEN, ssid, pass);
myservo.attach(9); //pin servo
myservo.write(pos);
}
Rezultate Obţinute
Demonstratie initiala functionalitate proiect - 12.05.2024: Safe Crack
Concluzii
Download
.
Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.
Jurnal
Bibliografie/Resurse
