Pentru partea de tablă de șah am ales să-mi construiesc un PCB care să încorporeze LED-urile, switch-urile și regiștrii PISO. De pe acest PCB mă conectez la un Arduino NANO, aflat pe un breadboard alături de 2 butoane și un display OLED (care compun ceasul de șah), dar și de modulul microSD pe care se salveaza mutările.

Schema electrică:

-regiștrii, înseriați câte 4, dar comandați de același semnal de LATCH și CLOCK:

-switch-urile Reed, conectate cu rezistențe de pull-down:

-LED-urile, care au câte un condensator de decoupling de 100nF:

Design-ul PCB-ului l-am făcut cu EasyEDA. Este un design în 2 layere care sunt conectate între ele de unele borne ale componentelor:

Am scos la imprimantă top layer-ul și bottom layer-ul PCB-ului și l-am transferat pe o placă de textolit laminată cu cupru. Am corodat placa cu persulfat de sodiu și am început să lipesc piesele.

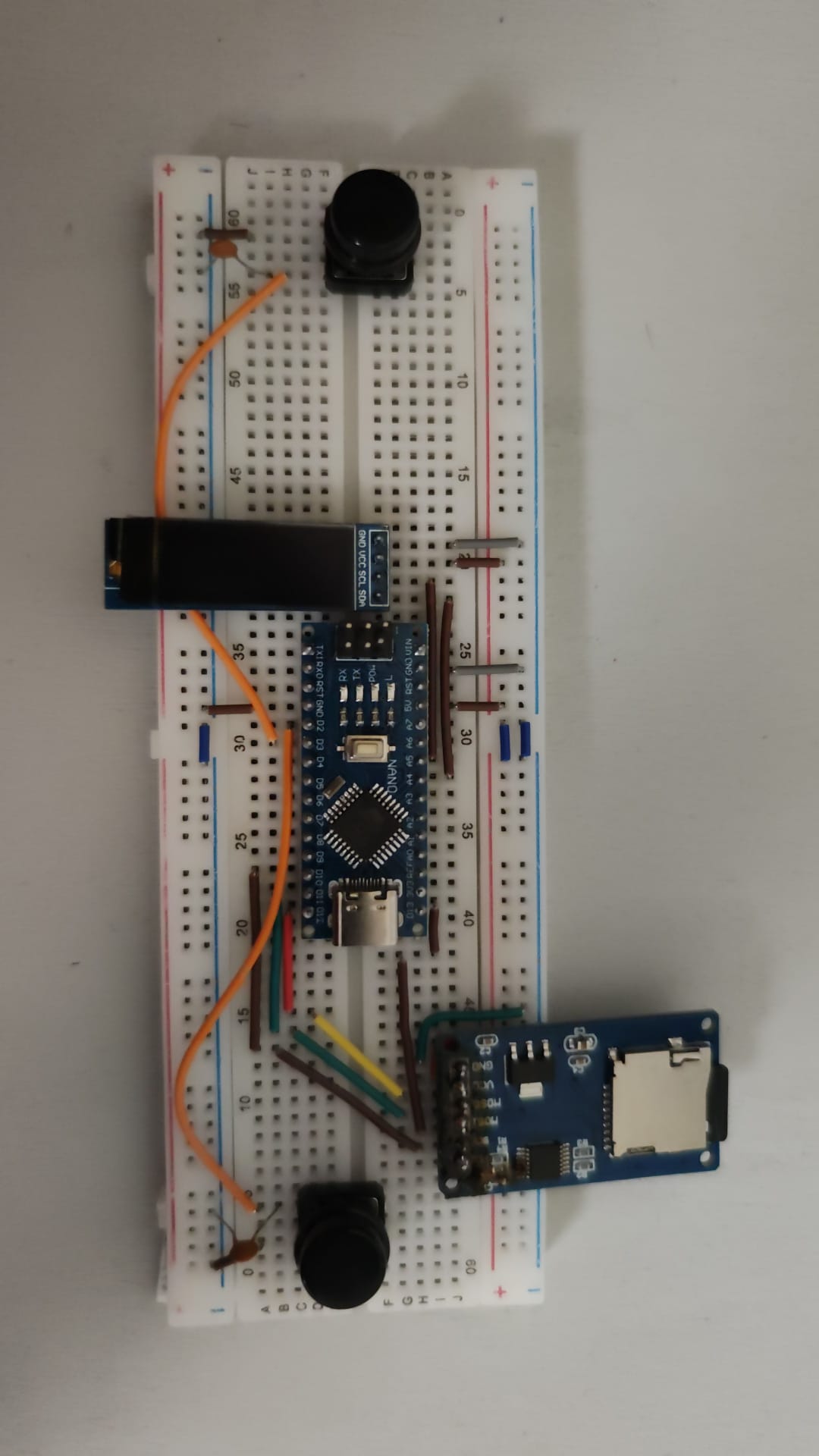

Pe breadboard componentele sunt conectate astfel:
- cele 2 butoane sunt conectate la pinii D2 și D3 ai Arduino-ului pentru a folosi întreruperile externe INT0 și INT1, folosind rezistențele interne de pull-up
- display-ul OLED este conectat la 5V, la GND, la A4 - SDA și la A5 - SCL
- modulul de card microSD este conectat la 5V, la GND, la D10 - CS, la D11 - MOSI, la D12 - MISO și la D13 - SCK
- ceilalți pini: D4 - intrare de la primii 4 regiști, D7 - intrare de la ceilalți 4 regiștri, D5 - ieșire de ceas pentru regiștri, D6 - ieșire de latch pentru regiștri - de pe breadboard se conectează la 5V și la GND și PCB-ul, pinii de CLK_INH ai regiștrilor se conectează tot la GND
