Aparatul creat se va ocupa de turnarea ingredientelor unui cocktail într-un pahar, când i se da comanda, controlând totodata cantitățile. Scopul acestuia este ca oamenii sa petreacă mai puțin timp făcând băuturi și sa fie mai mult prezenți împreună.

Ideea pentru acest proiect a apărut fiind invitat la o petrecere si observând ca oamenii petreceau foarte mult timp făcând cocktail-uri; acest proiect putând fi de ajutor.

Pe lângă faptul ca in cadrul unei petreceri este foarte util tuturor invitaților; acest aparat sare si in ajutorul angajaților din bar, putând fi mult mai eficienți.

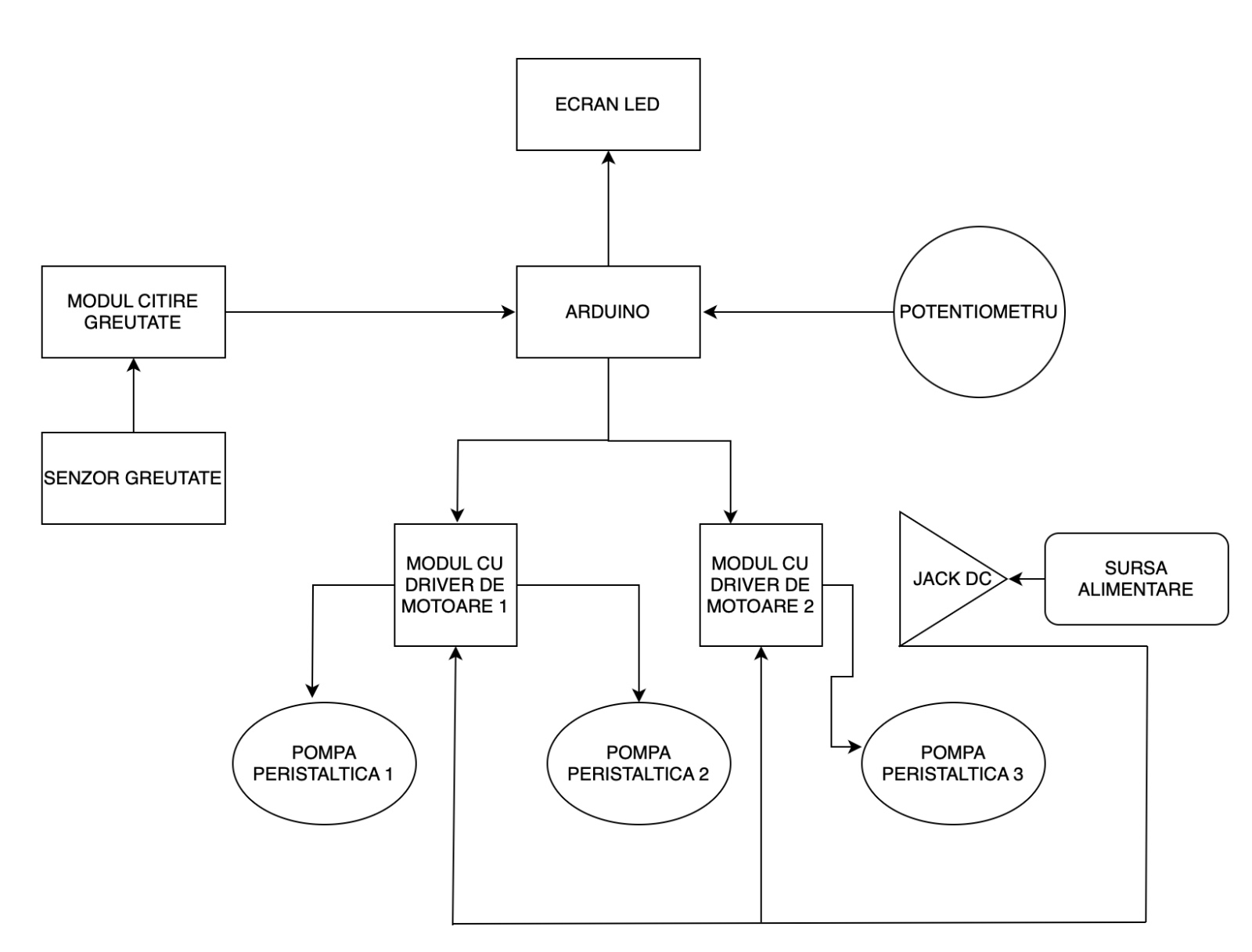

Folosind un Arduino împreună cu un potentiometru, voi putea seta cantitățile dorite pentru fiecare ingredient. La fiecare ingredient setat împreună cu măsurătorile dorite, valorile fiind afișate pe ecranul LED, plăcuta va trimite o comanda către unul dintre modulele cu driver pentru a activa pompa dorită, sursa de alimentare contribuind cu necesarul de curent. Din timp in timp, Arduino se va folosi de valoarea data de către modulul de citire al greutății, aceasta fiind măsurată de senzorul de greutate, când aceasta depășește un anumit prag, pompa se oprește si Arduino așteaptă comanda pentru următorul ingredient(cantitatea acestuia). Pompele peristaltice se folosesc de crearea presiunii pentru a face posibilă turnarea lichidelor(prin tubul de silicon). Mufa jack va fi folosită pentru a trimite curent modulelor cu driver de motoare de la sursa de alimentare.

Listă Piese:

• Arduino UNO R3
• Ecran LED IIC
• Potentiometru
• Senzor Greutate
• Modul citire greutate(hx711 ADC IC)
• 2 X L298N modul cu driver de motoare dual
• 3 X pompe dozatoare peristaltice
• Jack DC
• Sursa alimentare 15V 5A
• Tub silicon 10mm

Acest Cocktail Maker utilizează trei pompe peristaltice pentru a distribui lichide în mod controlat, gestionate de un microcontroller Arduino UNO R3.

Sistemul este alimentat printr-un jack DC care furnizează tensiune către toate componentele. Fiecare pompă este controlată de un driver L298N, care primește semnale de control de la Arduino pentru a gestiona funcționarea pompelor.

Un senzor de greutate (Load Cell) conectat la un amplificator HX711 măsoară cantitatea de lichid distribuit. Arduino interpretează aceste date și ajustează pompele pentru a asigura distribuirea precisă a lichidelor.Un afișaj LCD conectat la Arduino afișează informații despre procesul de preparare a cocktail-urilor.

Utilizatorul poate interacționa cu sistemul printr-un senzor de atingere pentru a porni prepararea cocktail-ului.

Conexiunile de alimentare și semnalele de control sunt distribuite între toate componentele pentru a asigura funcționarea corectă. Sistemul permite distribuirea automată și precisă a lichidelor, utilizând pompe peristaltice controlate electronic, un senzor de greutate și o interfață ușor de utilizat pentru utilizator.

Urmează programarea plăcuței Arduino și montarea pieselor într-o cutie specifică/asemănătoare unui dozator.
