• Arduino -ul va fi alimentat la laptop prin un cablu USB. Cantecele sunt salvate pe un card microSD din care vor fi citite si luate ca date de intrare pentru Arduino. Ca output voi avea o boxa pentru a se auzi melodiile si niste leduri RGB la banda care vor fi prograte de mine. Am ca input dar si output un senzor de sunet care atunci cand va auzi boxa va transmite datele inapoi catre arduino pentru a aprinde led urile in functie de sunet, deci semnalele audio sunt redate prin boxa si interpretate prin senzor. Voi avea si butoane pentru a trece la urmatoarea melodie din playlist, la melodia precedenta sau pentru a pune pe pauza melodia curenta. Banda de led uri va contine in total 10 leduri conectate ce vor reda impreuna efectele dorite, avand o imagine mai clara.
• Schema bloc: Sagetile reprezinta flow-ul executiei, sagetile ce intra in componente reprezentand input-urile si cele ce ies output-urile.

• Arduino Uno (ATmega328p)
• Difuzor
• 3 Butoane
• Fire
• Leduri RGB la banda (Neopixels) WS2812B
• Card SD compatibil cu adaptor
• Breadboard
• Modul microfon, senzor sunet
• Amplificator Audio LM386
• Sursa Baterie 9V

Conectarea componentelor: Modul card microSD:

• GND - GND
• VCC - 5V
• MISO - D12
• MOSI - D11
• SCK - D13
• CS - D4

Banda LED:

• GND - GND
• 5V - 5V
• DIN - rezistenta 220ohm - D8

Senzor sunet:

• GND - GND
• 5V - 5V
• OUT - A0

Amplificator Audio LM386:

• VCC - + baterie 9V
• GND - GND
• IN - D9

Difuzor:

• - → GND
• casca stanga + rezistenta 220ohm → OUT amplificator
• casca dreapta + rezistenta 220ohm → OUT amplificator

Butoane: conectate cu un picior la GND si celalalt la D5, D6, D7

• Mediul de dezvoltare: Arduino IDE.
• Bibloteci folosite:
• Sursele mele:

• rate: 16000 Hz
• audio channels: mono
• format: PCM unsigned 8-bit

• 4 mai: Creare pagina
• 14 mai: Detalii in plus
• 15 mai: Comandat alte piese

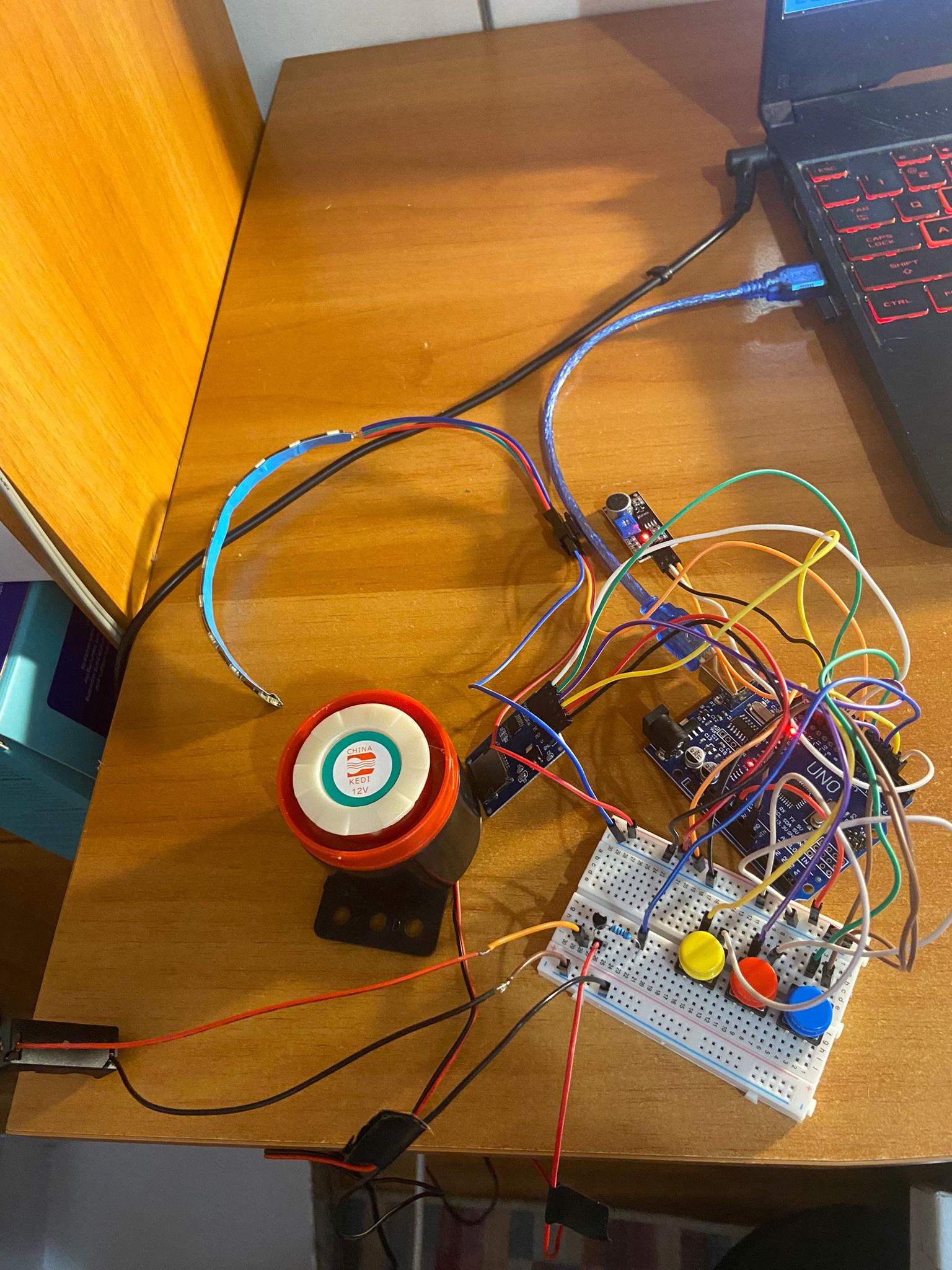

• 17 mai: Hardware
