Dispozitiv de monitorizare pentru bebelusi:

• atentioneaza parintii atunci cand nu sunt in camera si plange bebelusul
• functioneaza ca o lampa de veghe pe parcursul noptii
• reda o animatie cu scopul de a capta atentia copilului si a-l face sa se opreasca din plans
• vine in ajutorul familiilor cu nou nascuti pentru a usura monitorizarea in timpul noptii
• dispozitivul este un sprijin pentru parinti, care pot dormi mai linistiti stiind ca vor fi anuntati de acesta in cazul in care copilul se trezeste

Folosind un senzor de zgomot, dispozitivul sesizeaza plansetele copilului si porneste un avertisment sonor pentru parinti. Totodata, are incorporat un senzor de lumina care aprinde o matrice de leduri la lasarea intunericului. Pe un ecran lcd va rula o animatie ce are ca scop captarea atentiei bebelusului.

Schema bloc :

Componente :

• ecran LCD;
• matrice de led-uri;
• placuta Arduino ATMega 2500;
• modul buzzer activ;
• modul cu fotorezistor;
• modul senzor de zgomot

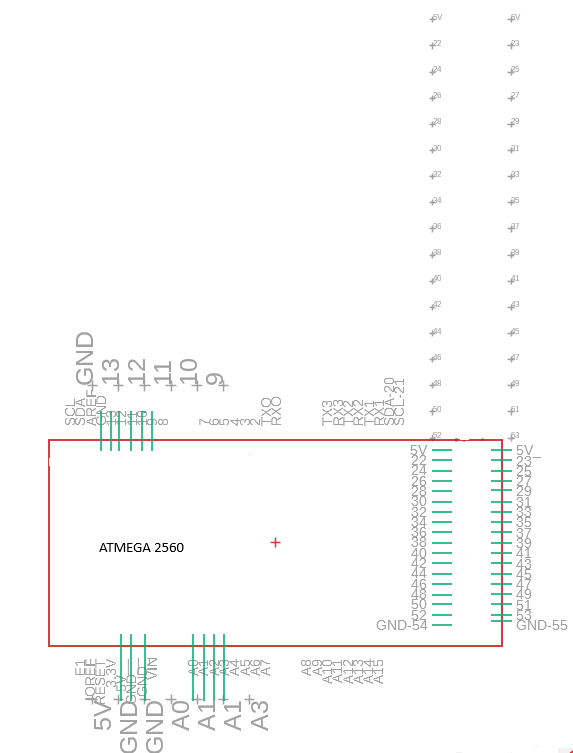

Pentru o intelegere mai buna a modului in care sunt conectate componentele, atasez un close-up al placutei:

Mediul de dezvoltare folosit a fost Visual Studio Code, folosind extensia PlatformIO. Impreuna cu etapele implementarii sunt incluse fragmente de cod pentru o intelegere mai usoara a rationamentului.

Am inceput prin a construi animatia redata pe lcd : dupa ce am ales imaginile, le-am convertit in siruri de octeti folosind image2cpp. Acestea sunt stocate si redate din memoria flash a microcontroller-ului, folosind functii specifice bibliotecii TFT_HX8357. Urmatorul fragment de cod este inclus in metoda loop():

if (millis() - lastImageChangeTime >= 4000) { // 4000 milisecunde = 4 secunde
    // Schimba imaginea la următoarea în slideshow
    switch (currentImage) {
      case 1:
        tft.drawBitmap(0, 0, image1, IMAGE_WIDTH, IMAGE_HEIGHT, TFT_CYAN);
        currentImage = 2;
        delay(2000);
        tft.fillScreen(TFT_DARKCYAN);
        break;
      case 2:
        tft.drawBitmap(0, 0, image2, IMAGE_WIDTH, IMAGE_HEIGHT, TFT_CYAN);
        currentImage = 1; // Resetăm contorul pentru a începe slideshow-ul de la început
        delay(2000);
        tft.fillScreen(TFT_DARKCYAN);
        break;
    }
    lastImageChangeTime = millis(); // Actualizăm momentul ultimei schimbări de imagine
  }

Mai apoi, am configurat lampa de veghe. Am ales sa fac aceasta caracteristica putin mai interactiva, asa ca, atunci cand fotorezistorul nu mai sesizeaza lumina, pe matricea de LED-uri se reda o animatie cu o inima care bate. Pentru asta folosesc functiile :

• displayHeartFrame(const byte* frame) - aprinde doar ledurile care construiesc un frame
• animatedHearts() - realizeaza schimbarea de cadre consecutive

// un exemplu de frame
const byte heart3[8] = {
  B00000000,
  B01100110,
  B11111111,
  B11111111,
  B01111110,
  B00111100,
  B00011000,
  B00000000
};

void displayHeartFrame(const byte* frame) {
  for (int row = 0; row < 8; row++) {
    lc.setRow(0, row, frame[row]);
  }
}

void animateHearts() {
  for (int i = 0; i < 5; i++) {
    displayHeartFrame(heartFrames[i]);
    delay(100); // Ajustăm viteza animației
  }
}

In metoda loop() pornim LED-urile in functie de valorile semnalate de fotorezistor :

// Dacă nivelul de lumină este sub pragul stabilit, activăm matricea de LED-uri
  if (lightLevel < LIGHT_THRESHOLD) {
    animateHearts();
  } else {
    lc.clearDisplay(0); // Stingem toate LED-urile
  }
