Tom the Musical and Talking Robot

Introducere

* Autor: Oana Maria Băcăran
* Grupa: 334CB

* Ce face?
Tom este o jucărie interactivă, care știe să imite ceea ce spui, poate sa redea cântecele și poate realiza efecte vizuale, folosind LED-uri colorate și redând mici animații pe un ecran OLED.
* Care este scopul lui?
Scopul acestui proiect este acela de a implementa o jucărie amuzantă, folosind și materiale reciclabile.
* Care a fost ideea de la care aţi pornit?
Inspirația acestui proiect a venit gândindu-mă la o jucărie asemănătoare din copilărie, un hamster vorbitor. A fost o jucărie unică, pe care a apreciat-o toată familia.
* De ce credeţi că este util pentru alţii şi pentru voi?
Acest proiect este util și interesant deoarece nu numai că poate fi folosit ca o modalitate distractivă pentru copii de a-și petrece timpul, dar poate fi folosit și pe post de mini music player, cu o înfățișare hazlie și unică.

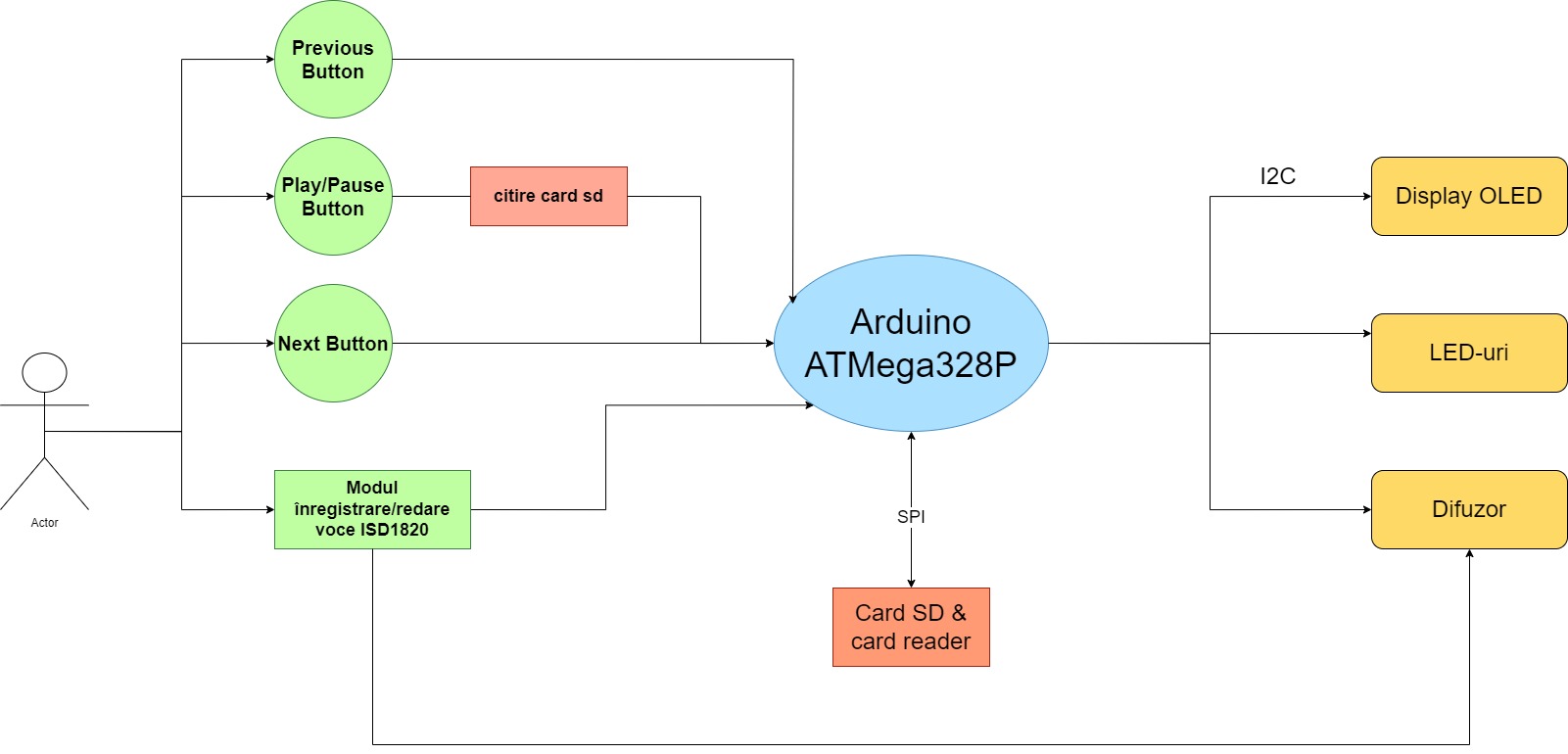

Descriere generală

Mod de funcționare:
Roboțelul are două moduri de utilizare:

  1. Modul ascultare și redare, în care acesta primește un input audio de la utilizator, apasând pe butonul de rec (înregistrare) și redă ulterior ceea ce a înregistrat, cu ajutorul unui difuzor. Butoanele necesare se află pe modulul audio ISD1820.
  2. Modul ascultare muzică, unde utilizatorul poate folosi butoanele de play/pause, next și previous ca să navigheze printre fișierele stocate pe un card sd; se folosește un card reader compatibil SPI pentru a reda melodiile.

Pentru a adăuga un strop de culoare și dinamsim, în ambele moduri, pe ecranul OLED se vor afișa mici animații, care vor alterna constant. De asemenea, LED-urile vor realiza un mic joc de culori atunci când se vor reda elemente auditive.

Hardware Design

Aici puneţi tot ce ţine de hardware design:

  • listă de piese
  • scheme electrice
  • diagrame de semnal
  • rezultatele simulării

Lista piese:

  • Arduino ATmega328P
  • Modul inregistrare redare audio ISD1820
  • Modul Amplificator Audio LM386
  • Difuzor
  • Display grafic OLED
  • Circuit integrat SN74HC595N, 74HC595
  • Placa de stocare Micro SD TF Card reader Shield
  • Card SD
  • LED-uri
  • 3 x butoane push
  • fire conectare

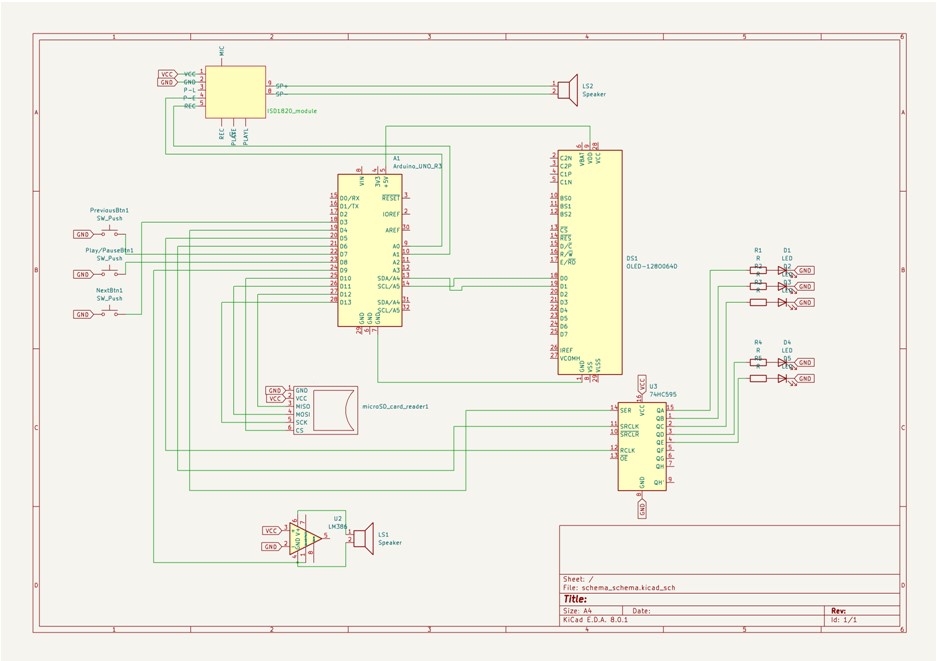

Schema electrică:

Software Design

Mediu de dezvoltare:

  • dezvoltare cod: Arduino IDE
  • realizare animații: OLED animations
  • realizare schemă bloc: draw.io
  • realizare schemă electrică: Kicad

Biblioteci:

  • SD.h
  • TMRpcm.h
  • SPI.h
  • Adafruit_GFX.h
  • Adafruit_SSD1306.H

Rezultate Obţinute

Care au fost rezultatele obţinute în urma realizării proiectului vostru.

Concluzii

Download

O arhivă (sau mai multe dacă este cazul) cu fişierele obţinute în urma realizării proiectului: surse, scheme, etc. Un fişier README, un ChangeLog, un script de compilare şi copiere automată pe uC crează întotdeauna o impresie bună ;-).

Fişierele se încarcă pe wiki folosind facilitatea Add Images or other files. Namespace-ul în care se încarcă fişierele este de tipul :pm:prj20??:c? sau :pm:prj20??:c?:nume_student (dacă este cazul). Exemplu: Dumitru Alin, 331CC → :pm:prj2009:cc:dumitru_alin.

Jurnal

02-03 mai - realizare descriere generala a proiectului, listarea componentelor necesare, diagrama generala si schema electrica
06 mai - achizitionare piese
09-10 mai - primire piese
14-17 mai - realizare asamblare hardware
21-24 mai - scrierea codului

Bibliografie/Resurse

Listă cu documente, datasheet-uri, resurse Internet folosite, eventual grupate pe Resurse Software şi Resurse Hardware.
