Pong Game
Ciupitu Andi Mihai
331CD
Introducere
- Joc clasic Pong: poate fi jucat de 2 persoane fiecare avand cate un joystick pentru manevrarea paletei sus si jos, toata actiunea este afisata pe display iar buzzer ul va scoate sunete in functie de coliziunea dintre minge si paleta sau perete( punct pentru adversar).
Descriere generală
!POTENTIOMETRELE din schema reprezinta MODULE JOYSTICK!
Pini folositi:
Pinul GND este folosit pentru a conecta masa la breadboard pentru a completa circuitul.
Pinul 5V furnizează 5V către breadboard asigurând alimentarea necesară.
Pinul 12 al placii Arduino fiind un pin PWM(Pulse Width Modulation) permite controlul volumului conectat la pinul + buzzerului.
Conectarea pinilor A4 și A5 la SDA și SCL permite transferul eficient de date între placa Arduino și dispozitivul I2C.

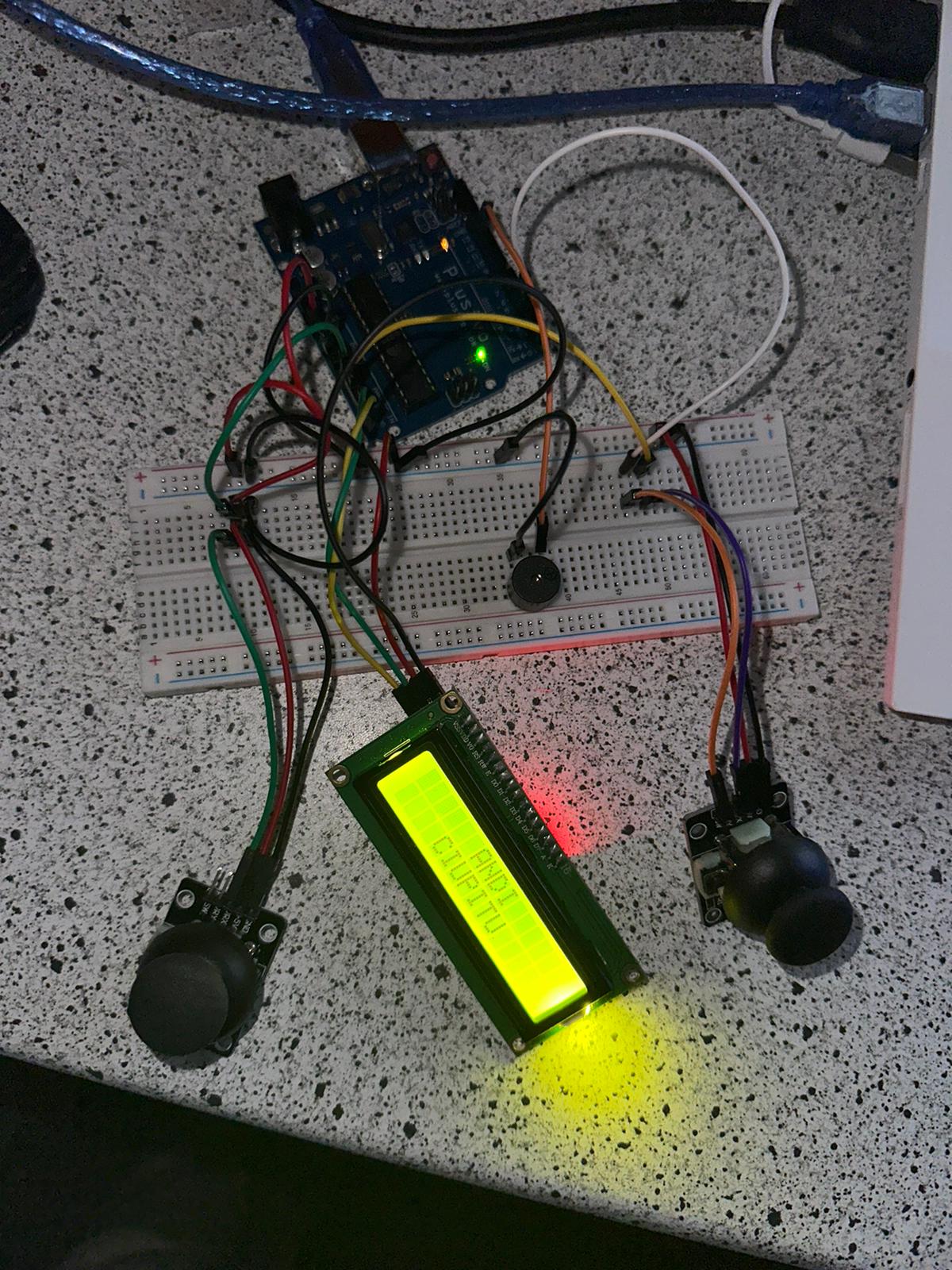

Hardware Design
- Ecran LCD ( afiseaza dinamica jocului )
- 2 joysticks ( permite controlul paletelor pentru lovirea mingii din joc )
- fire ( conectivitate )
- Breadboard ( placa de circuit pentru conectivitatea pieselor intre ele )
- Arduino UNO ( realizeaza si executa logica proiectului fiind un microcontroler programabil )
- Buzzer ( produce sunet pentru a oferi feedback utilizatorului )
Software Design
Librării şi surse 3rd-party:
#include <Wire.h> este utilizată pentru a configura și gestiona comunicația I2C pe Arduino.
#include <Adafruit_GFX.h> este utilizată pentru a simplifica desenarea și manipularea graficelor pe afișajul OLED.
#include <Adafruit_SSD1306.h> este utilizată pentru a gestiona direct afișajul OLED SSD1306. Aceasta se bazează pe Adafruit_GFX.h pentru a oferi funcții grafice, dar adaugă funcționalități specifice pentru controlul afișajului OLED.
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Algoritmi si functii implementate
setup() este apelată o singură dată, la începutul programului, pentru a inițializa componentele hardware și a pregăti mediul de execuție. {
// Initialize the display display.begin(SSD1306_SWITCHCAPVCC, 0x3C); display.display(); unsigned long start = millis(); // Initialize pins pinMode(BEEPER, OUTPUT); pinMode(SW_pin, INPUT); pinMode(RESET_BUTTON, INPUT_PULLUP); digitalWrite(SW_pin, HIGH); // Clear display and draw initial court and score display.clearDisplay(); drawCourt(); drawScore(); // Display initial screen for 2 seconds while (millis() - start < 2000); display.display();
// Set initial update times ball_update = millis(); paddle_update = ball_update;
}
loop() rulează continuu și conține logica principală a jocului. { bool update = false;
unsigned long time = millis();
// Check if ball needs to be reset
if (resetBall) {
if (player1Score == maxScore || player2Score == maxScore) {
gameOver();
} else {
resetGame();
}
}
// Update ball position
if (time > ball_update) {
updateBallPosition();
update = true;
}
// Update paddle positions
if (time > paddle_update) {
updatePaddlePositions();
update = true;
}
// Update display if necessary
if (update) {
drawScore();
display.display();
}
}
void resetGame() {
display.fillScreen(BLACK);
drawScore();
drawCourt();
ball_x = random(45, 50);
ball_y = random(23, 33);
do {
ball_dir_x = random(-1, 2);
} while (ball_dir_x == 0);
do {
ball_dir_y = random(-1, 2);
} while (ball_dir_y == 0);
resetBall = false;
}
Rezultate Obţinute
Concluzii
