Dino Game
Introducere
Jocul Dino pe Arduino:
- proiectul implementează jocul Chrome Dino pe o placă Arduino (folosind un ecran LCD, se vor simula acțiunile de joc, cum ar fi săriturile peste obstacole)
- scopul principal este de a crea o versiune “portabila” a jocului clasic Chrome Dino, oferind o experiență de joc interactivă și distractivă
- proiectul poate fi extins pentru a include mai multe caracteristici și provocări, precum și pentru a integra tehnici avansate de control și feedback
- ideea a pornit din dorința de a transforma un joc virtual într-o experiență tangibilă, utilizând platforma Arduino
- proiectul poate fi util atat pentru mine cat si pentru ceilalti deoarece reprezinta o sursă de divertisment și provocare pentru cei pasionați de jocuri și electronică, dezvoltand totodata si abilitățile de programare, electronică și design
Descriere generală

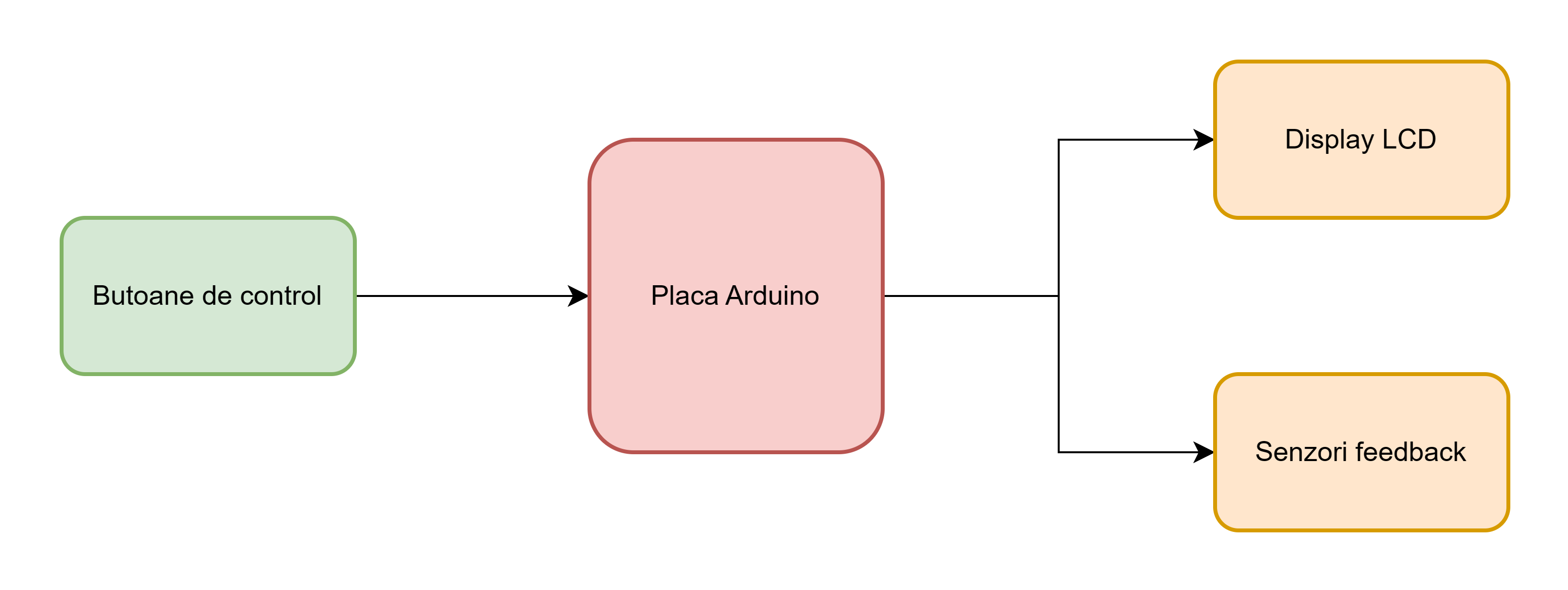

Schema bloc
Placa Arduino: Controleaza toate componentele hardware.
Butonul: Trimite semnale catre placa Arduino pentru a controla jocul.
Senzor feedback: Ofera feedback utilizatorului dupa efectuarea unei comenzi (apasarea unui buton).
Ecran LCD: Afișează scorul jocului și alte informații relevante.
Cod Arduino: Controlează interacțiunea dintre componentele hardware și implementează logica jocului.
Biblioteci: Oferă funcții predefinite pentru a facilita programarea.
Hardware Design
Lista de piese:
- Breadboard 830 puncte
- Arduino Nano
- LED 5mm
- LCD I2C
- Push button
- Fire
- Rezistenta 220Ω

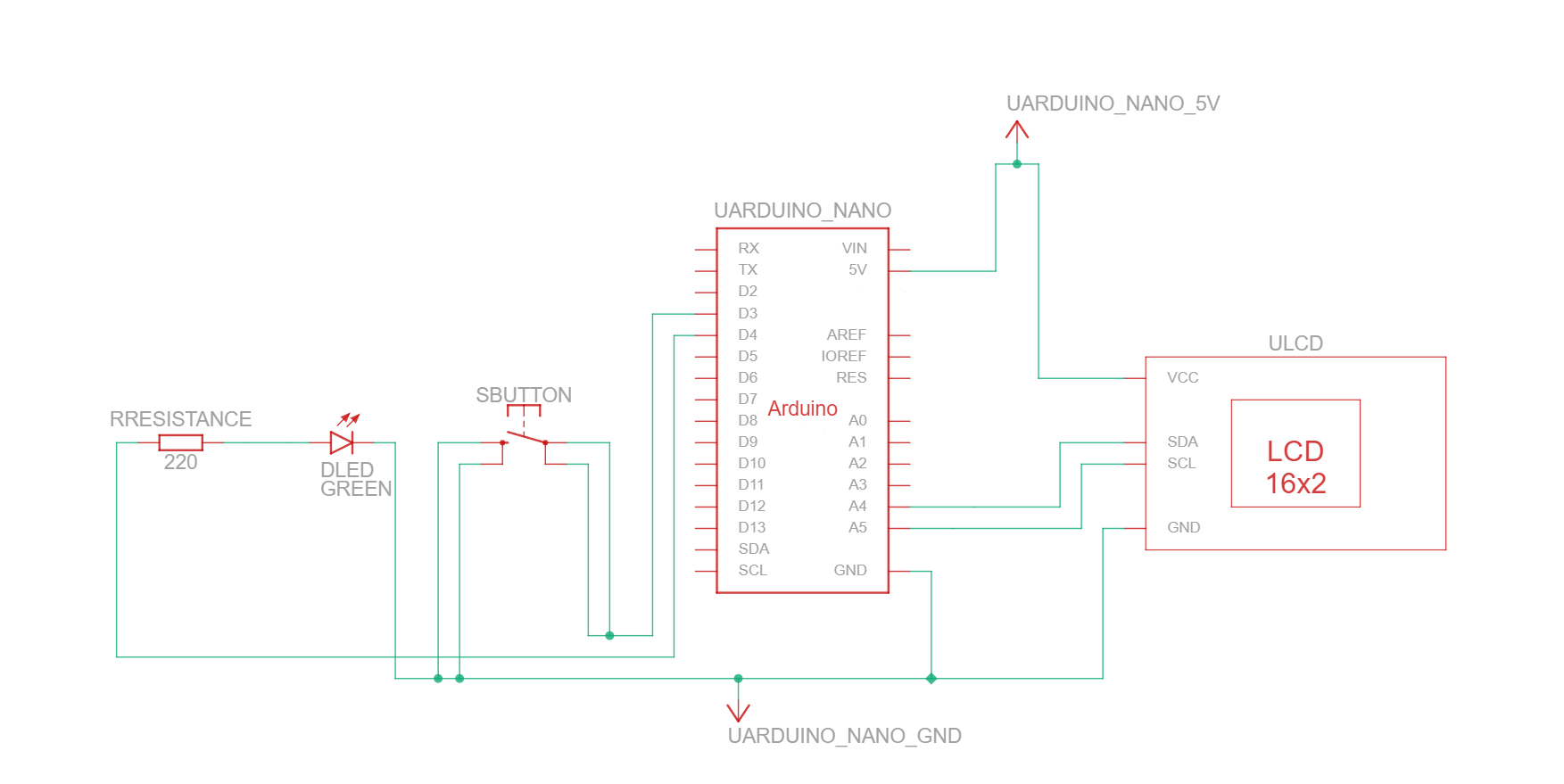

Schema electrica:

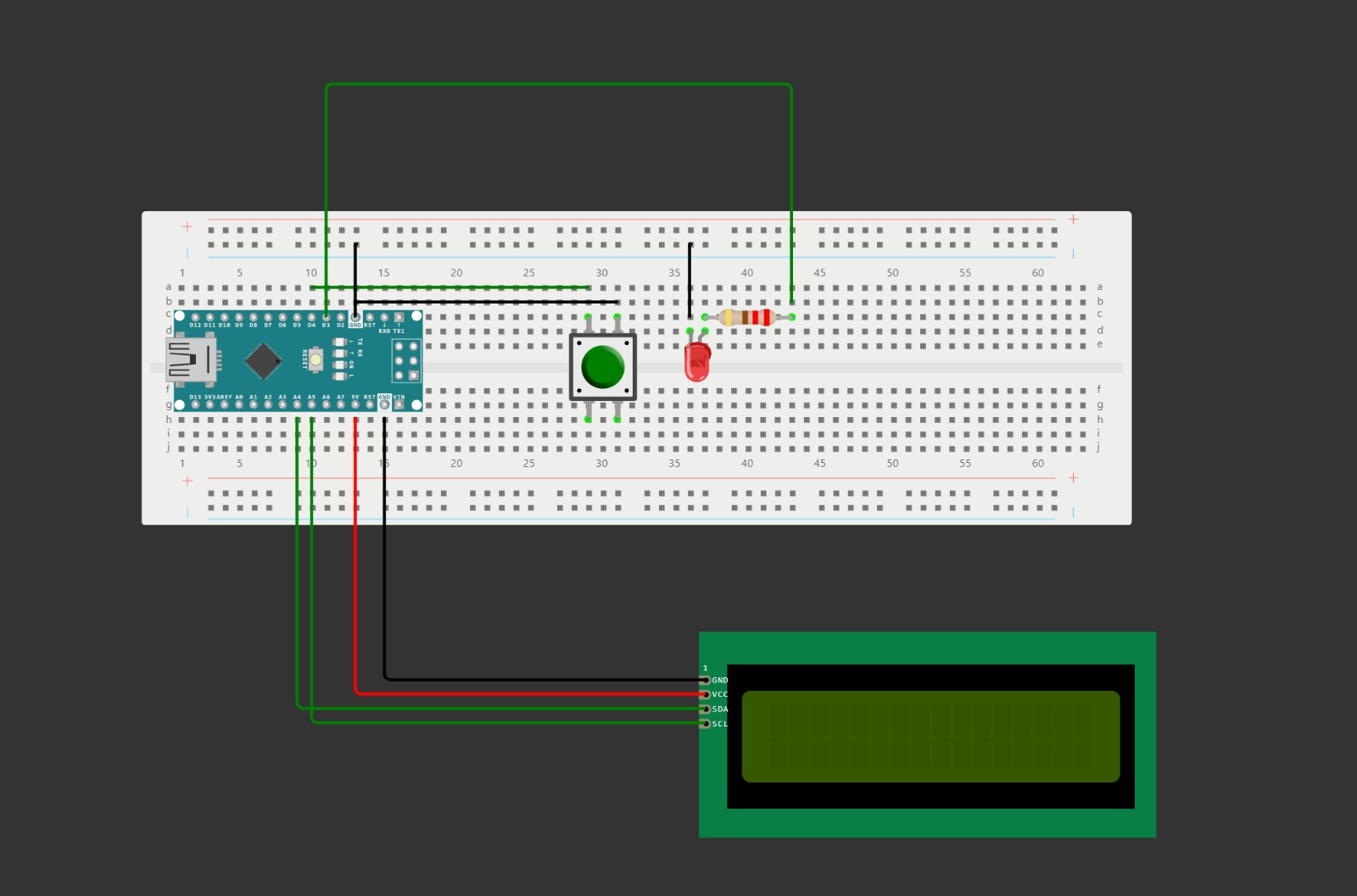

Circuit design:

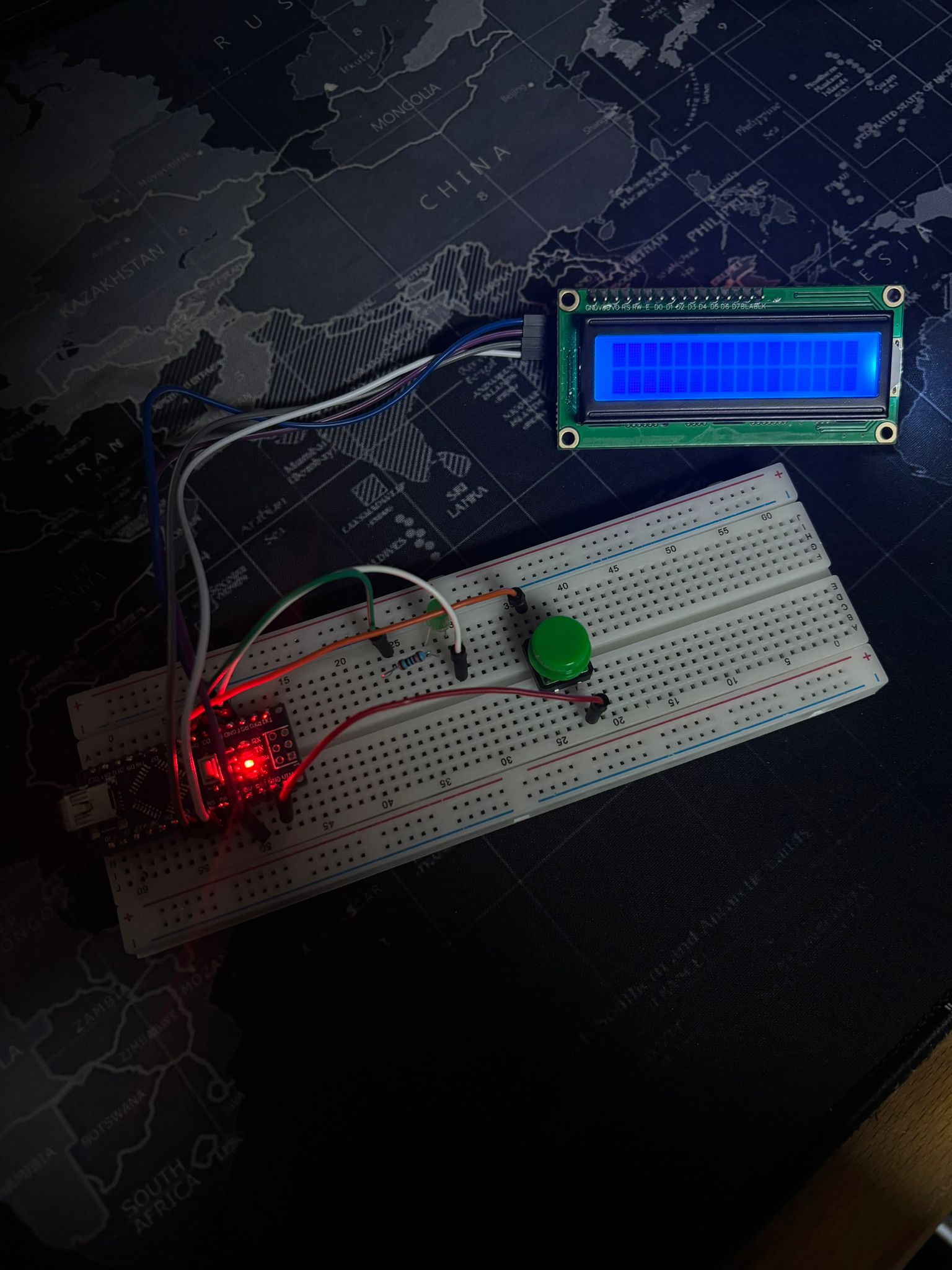

Hardware:
Software Design
Mediul de dezvoltare folosit
- Arduino IDE, deoarece permite accesul la o gama variata de librarii si unelte necesare dezvoltarii unui proiect.
Librarii
- LiquidCrystal_I2C pentru a realiza comunicarea eficienta cu LCD ul prin interfata I2C.
Cod
- definirea constantelor pentru elementele jocului (PLAYER, EMPTY, CACTUS) și pinii pentru LED și buton
- definirea caracterelor personalizate pentru LCD: frame dinozaur picior stang, frame dinozaur picior drept, spațiu gol, cactus.
- un array world stochează starea lumii jocului (jucător, obstacole, spațiu gol).
- funcția run() gestionează logica jocului (obstacole, mișcare, coliziuni)
- funcția update() actualizează starea jocului (scor, verificare game over, animație jucător)
- variabila state și funcția call_function() gestionează întreruperile butonului (LED, salt)
- variabila score ține evidența scorului jucătorului
- gestionarea logicii in loop() si a apasarii butonului:
- bucla loop() afișează mesajul de start și așteaptă apăsarea butonului.
- odată apăsat, se gestionează logica jocului (actualizare, afișare, salt).
Rezultate Obţinute

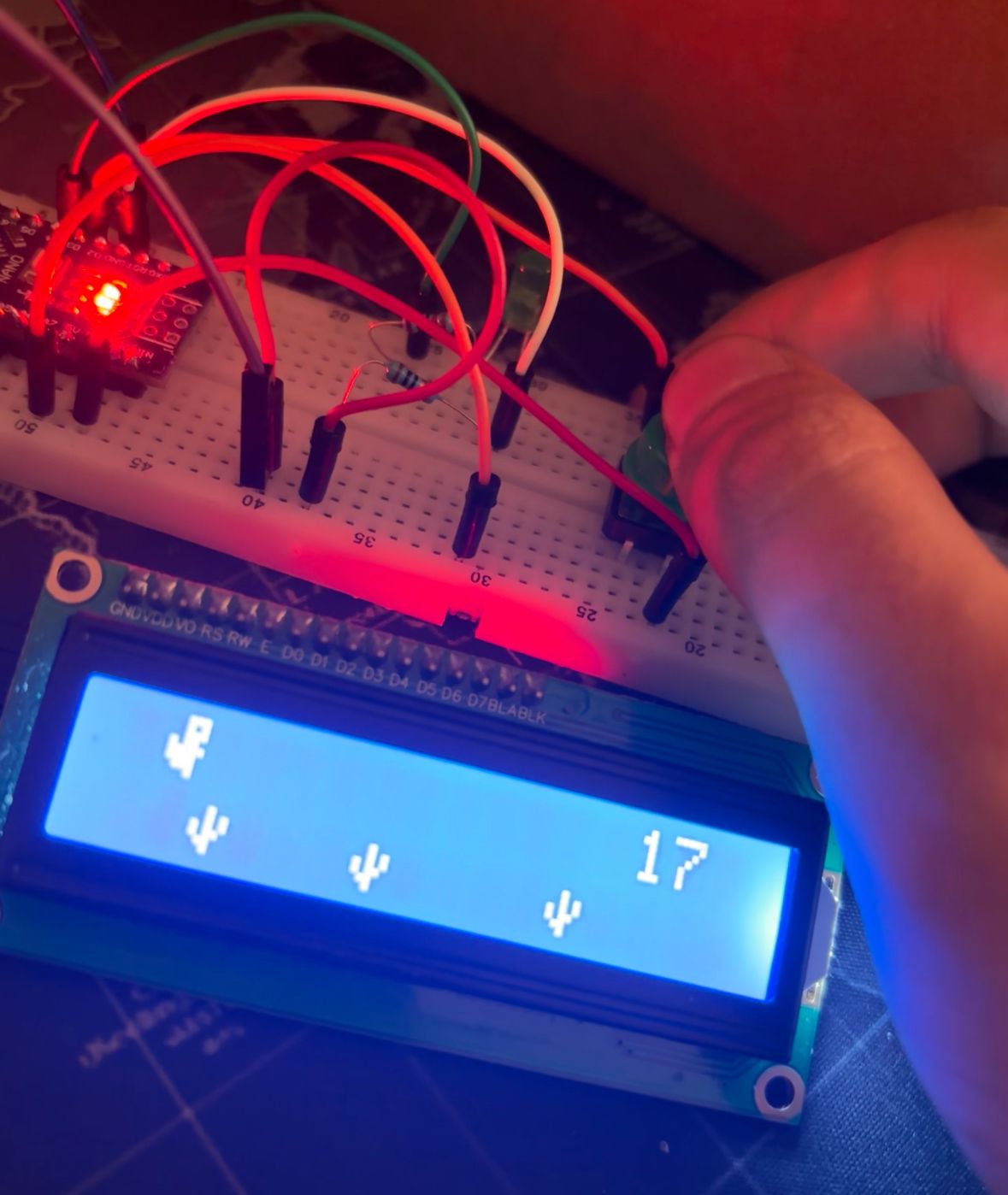

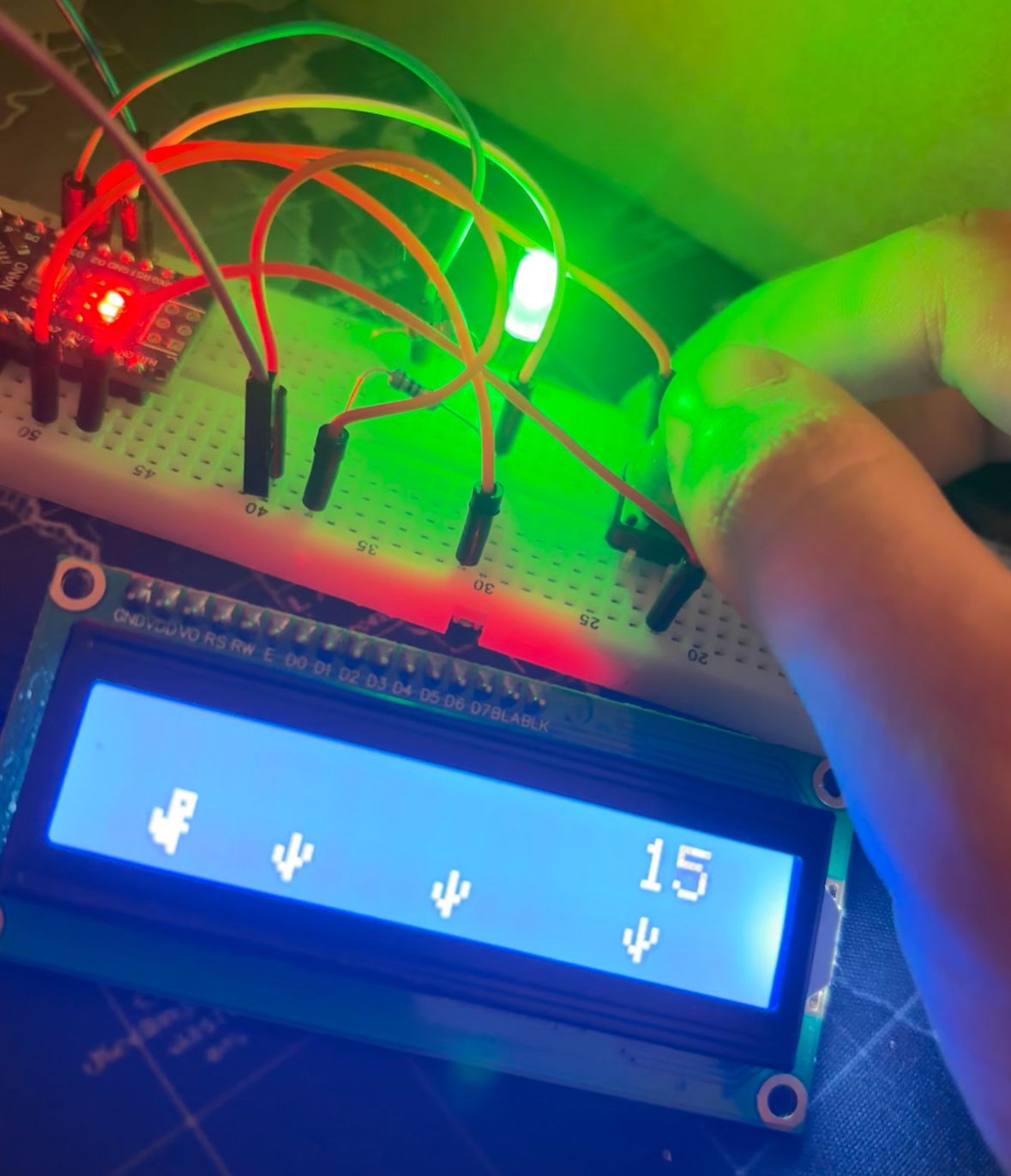

Apasare buton si saritura
Concluzii
Crearea jocului Dino Game a fost o experiență plăcută și educativă. Este un proiect excelent pentru cei care vor să se familiarizeze cu Arduino și programarea pe placute.
Download
Arhiva poate fi descarcata: aici.
Jurnal
- 18.04.2024 alegerea proiectului
- 3.05.2024 schema bloc, circuit design
- 10.05.2024 achiziționare piese
- 16.05.2024 implementare hardware
- 23.05.2024 implementare software
Bibliografie/Resurse
