Robotic Arm Master Slave
Student: Dospinescu Artemiza-Mihaela
Grupa: 334CC
Introducere
Prezentarea generala a proiectului:
Proiectul constă în existența a două brațe robotice(master și slave). Utilizatorul poate executa anumite operații asupra brațului master, iar cel slave va încerca sa reproducă cu exactitate. Scopul proiectului este de a simula avantajele conexiunii la distanță între două componente master-slave. Un astfel de ansamblu poate fi folosit în telerobotică, comanda și controlul de la distanță a unui robot aflat într-o altă locație față de persoana care îl controlează. Ideea proiectului a fost dezvoltată atunci când am aprofundat domeniul și am văzut câte aspecte interesante poate avea. De exemplu, în medicină, se permite executarea anumitor proceduri, tratamente la o anumită distanță folosind un astfel de ansamblu.
Descriere generală
Pentru a realiza conexiunea dintre cele două brațe robotice voi avea nevoie de două placuțe Arduino conectate prin SPI. În acest mod o placuță va fi asignată brațului slave, iar cealaltă brațului master. Componenta master va fi formată prin asamblarea mai multor potențiometre, fiecare detectând mișcarea pe un anumit nivel. Componenta slave va fi realizată în același mod, însă folosind servomotoare. Astfel, servomotoarele vor executa mișcări bazate pe valorile generate de potențiometre.
Ansamblul va semnala utilizatorului faptul că nu este în stare de funcționare prin prezența unui led RGB ce afișeaza culoarea roșie. Prin apăsarea unui buton ledul devine verde, ansamblul intră în stare de funcționare și fiecare braț robotic asteaptă câte un input: componenta master așteaptă input de la utilizator, iar cea slave de la componenta master. În acest fel, la primirea inputului de la utilizator de către componenta master, datele vor fi transmise către componenta slave prin intermediul celor două plăcuțe, urmând ca brațul robotic slave să trimită un ACK înainte de a executa mișcarea. În cazul în care componenta master nu primește vreun răspuns, ansamblul va intra în stare de blocare pentru câteva secunde semnalând acest lucru prin intermediul ledului RGB ce devine roșu și execută operația de blink pe durata acelui interval de timp. La expirarea timpului, componenta master va cere reexecutarea operației.

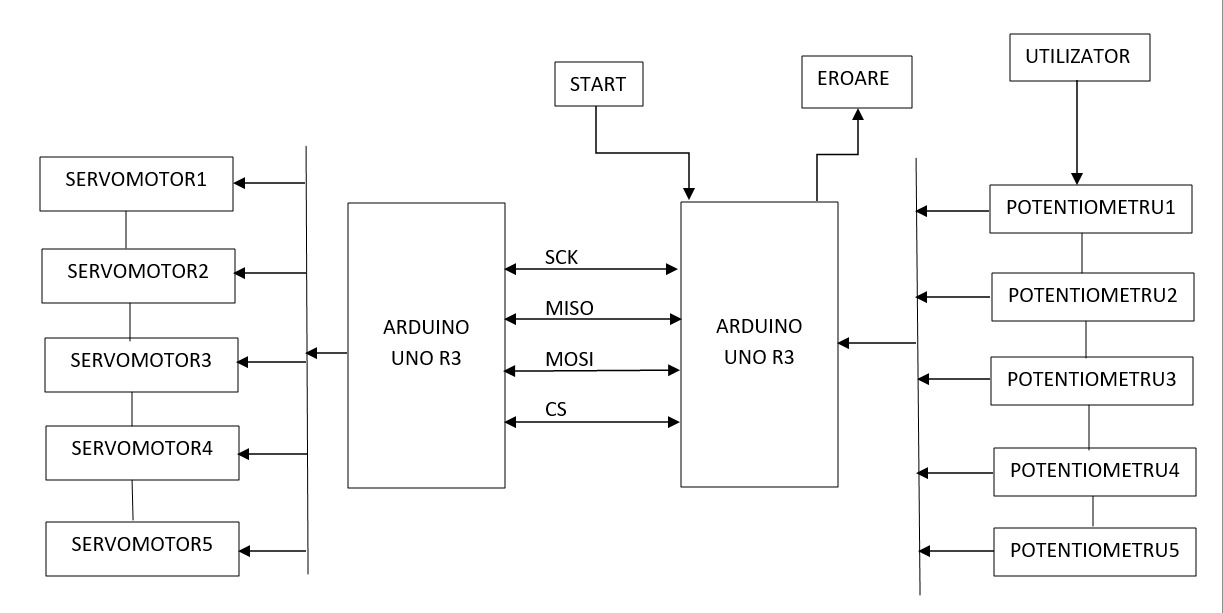

Schema bloc:
Hardware Design
Listă piese:
- Arduino UNO R3 ATM328p x2
- Potentiometru 10Kohm x5
- Servomotor MG90S x5
- Breadboard x3
- Led RGB
- Buton
- Rezistențe
- Fire
- listă de piese
- scheme electrice (se pot lua şi de pe Internet şi din datasheet-uri, e.g. http://www.captain.at/electronic-atmega16-mmc-schematic.png)
- diagrame de semnal
- rezultatele simulării
Software Design
- mediu de dezvoltare (if any) (e.g. AVR Studio, CodeVisionAVR)
- librării şi surse 3rd-party (e.g. Procyon AVRlib)
- algoritmi şi structuri pe care plănuiţi să le implementaţi
- (etapa 3) surse şi funcţii implementate
Rezultate Obţinute
Concluzii
