Arduino Obstacle Avoidance + Voice Control
Student: Săpunaru Andrei-Iliuță
Grupă: 334CC
Introducere
Prin implementarea acestei caracteristici de oprire la obstacole, robotul poate detecta obiectele și poate lua decizii rapide pentru a evita coliziunea cu acestea, asigurând astfel o deplasare sigură și fără probleme în mediul înconjurător.Ideea mi-a venit vizionând câteva filme în care prezența acestor roboți era tot mai numeroasă , dar și mai benefică. Mi s-a părut destul de interesant tot procesul de asamblare al robotului, cât și rezultatul așteptat.
Descriere generală
Robotul pornește prin activarea butonului și din acest moment asteaptă de la utilizator să îi adreseze o comandă de deplasare. Comenzile sunt de 4 tipuri , fiecare tip fiind caracteristic pentru câte o direcție de deplasare: înainte , înapoi , stânga si dreapta. În cazul în care comanda este nerecunoscută de robot , în mod firesc robotul stă pe loc , neacționând. Deplasarea sa se realizează prin intermediul celor 4 roți acționate de tot atâtea motoare. Motoarele sunt acționate prin intermediul unui motor driver , astfel controlând atât direcția , cât și viteza de deplasare a robotului.
Partea frontală a proiectului este reprezentată în principiu de senzorul ultrasonic , așezat așa încât se poate spune că reprezintă ochii robotului . Prin intermediul său , se detectează obiectele din jurul robotului și se determina distanța dintre robot și obstacol. În funcție de timpul măsurat , dar și a vitezei sunetului în aer, senzorul poate obține distanța dintre robot și un potențial obstacol.
În partea din spate , se regăsește un senzor IR util in detectarea și evitarea coliziunilor ce se pot produce cu alte obiecte aflate în urma robotului. Mecanismul de funcționare este clasic acestui tip de senzor și se bazează pe reflexia razelor infraroșii , obținută datorită razei infraroșii emisă de senzor. Astfel , robotul este capabil să se oprească la detecția obstacolului.
Servomotorul practic dă direcția de deplasare , dat fiind faptul că senzorul ultrasonic este poziționat pe un suport ce are directă legătura cu servomotorul. Astfel , la o comandă de tipul “stânga” sau “dreapta” , suportul se va roti și va analiza situația de deplasare , adresată de utilizator. Modulul bluetooth realizează conexiunea cu telefonul și implicit cu programatorul, capabil din acest moment să adreseze comenzile de deplasare robotului.
Hardware Design
- ARDUINO UNO R3 ATMEGA328P
- PLACĂ DE CONTROL MOTOARE L293D
- MODUL BLUETOOTH HC-05
- SENZOR ULTRASONIC
- MOTOR SERVO SG90 9G
- BATERII 18650 Battery
- SENZOR OBSTACOL IR 3.3-5V
- KIT MOTOR REDUCTOR + ROATA
- BUTON
- FIRE
- SUPORT SENZOR ULTRASUNETE
- SUPORT BATERII 18650

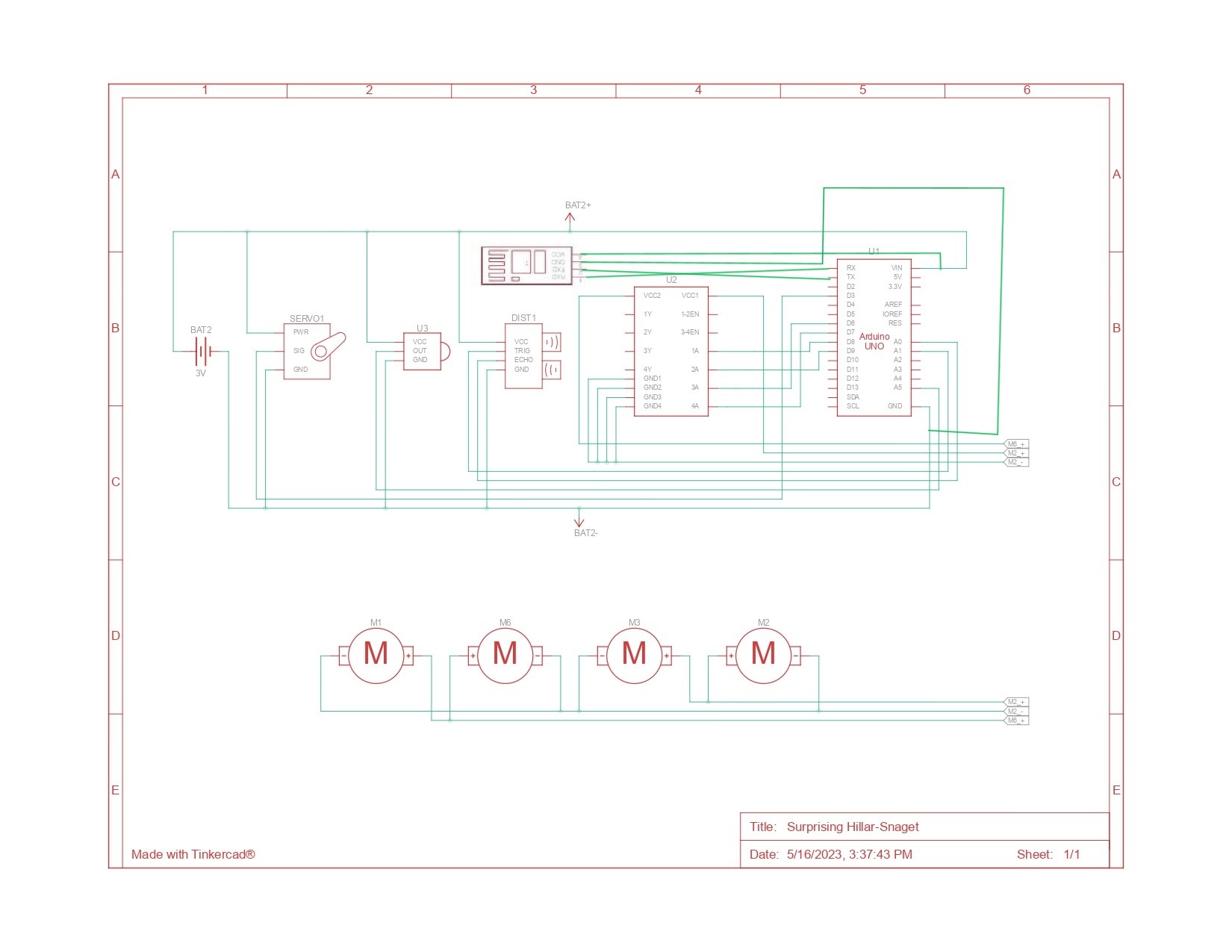

Schema electrica
