Proiectul presupune construirea unui automat de vânzare automatizată a băuturilor răcoritoare.
Acesta dispune de o interfaţă cu utilizatorul alcătuită dintr-un ecran pe care sunt afişate opţiunile de produse. Selectarea băuturii dorite se face prin intermediul unei tastaturi. Plata va putea fi făcută asemănător plăţii cu cardul contactless. Utilizatorul selectează băutura pe care o doreşte conform informaţiilor de pe ecran, după care efectuează plata cu cardul. În urma aprobării plăţii se activează motorul corespunzător băuturii selectate; astfel, aceasta este împinsă spre tava de la baza automatului. În cazul în care clientul selectează o băutură care nu este în stoc sau are fonduri insuficiente pe card, este anunţat printr-un mesaj afişat pe LCD.
Pentru aprovizionarea automatului se apasă pe tasta 0, apoi se selectează băutura ce urmează a fi adăugată, iar motorul corespunzător se va roti în sens invers. La finalizarea aprovizionării se apasă din nou tasta 0 şi automatul este pregătit pentru un nou utilizator.
Am ales acest proiect deoarece am căutat o provocare în ceea ce privește partea hardware, motiv pentru care am folosit 2 microcontrollere ce comunică prin UART și am renunțat la placa Arduino Uno, realizând montajul pe o placuță de prototipare. În plus, având în vedere numărul mare de automate de acest tip care nu funcționează corect, mi s-a părut un experiment bun să testez dacă pot face unul în care nu se blochează produsele și care nu generează eroare din cauza cititorului de carduri, deși cardul este valid.

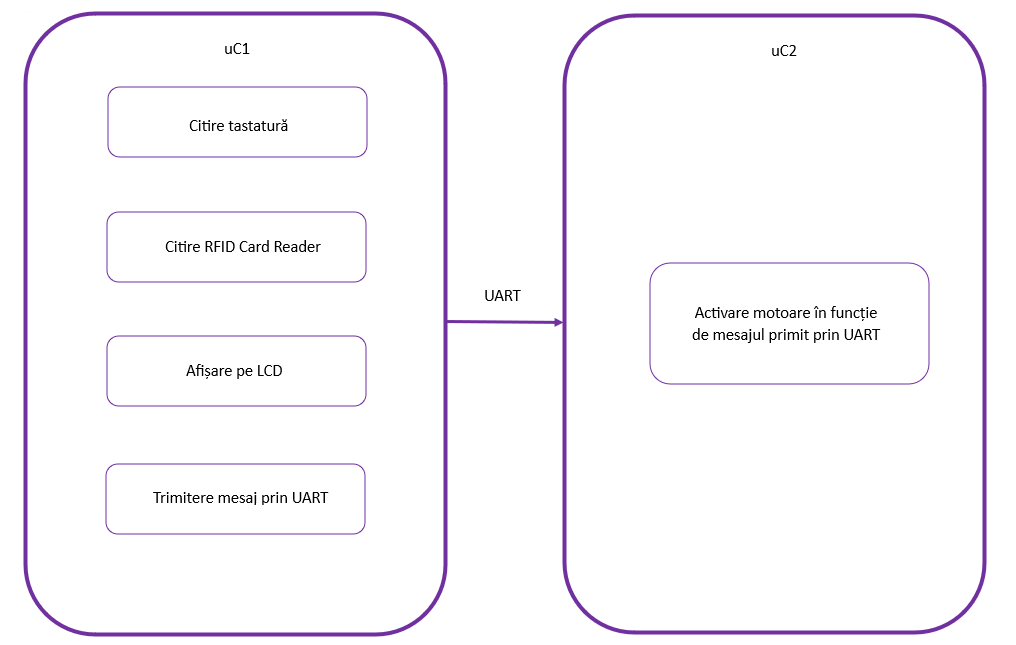

Schemă bloc software
Schemă bloc hardware

Listă de componente:

• 4 motoare de curent continuu, cu reductor 1:70 care pun în mişcare 4 spirale ce au rolul de a împinge dozele de suc spre tava de unde clientul le poate ridica; de asemenea, când sensul de rotaţie al motoarelor se schimbă, acestea faciltează aprovizionarea tonomatului
• o tastatură 4×4 pentru selectarea uneia din cele 4 băuturi, dar şi pentru activarea opţiunii de aprovizionare
• un LCD pe care sunt afişate opţiunile alături de numerele corepunzătoare (voi utiliza protocolul I2C pentru limita numărul de pini utilizaţi)
• un RFID reader împreună cu un card pentru simularea plăţii contactless – posibil şi varianta de reîncărcare a cardului
• 2 microcontrollere ATmega328P (varianta through-hole), întrucât unul singur nu ar fi avut suficienţi pini pentru a suporta toate componentele utilizate
• 2 cristale de cuarţ
• plăci OSB/plexiglas
• alimentator 12V ce se poate conecta la priză pentru alimentarea driverelor şi a microcontrollerelor
• 2 drivere pentru controlul motoarelor
• un level shifter pentru tastatură
• componente adiţionale de protecţie: rezistenţe, diode, siguranţe (250mA, 1A)
• stabilizatoare de tensiune de 7V, 5V
• amplificator operaţional în montaj de comparator

Schema electrică
schema_electrica.pdf

Medii de dezvoltare:

• Arduino IDE - pentru scrierea codului pentru ambele microcontrollere
• Microchip Studio - pentru setarea fuse bits
• Kicad - pentru schema electrică

Biblioteci utilizate:

• LiquidCrystal_I2C.h - pentru LCD-ul care comunică prin I²C
• MFRC522.h (include SPI.h)- pentru RFID (Radio-Frequency Identification) Card Reader care comunică prin SPI
• Keypad.h - pentru tastatura

Surse şi funcţii implementate:
La unul dintre microcontrollere sunt conectate LCD-ul, RFID Reader-ul și tastatura. Logica este implementată într-un switch case în funcție de tasta apăsată, deoarece fiecare determină altă acțiune în continuare. Mesajele ce sunt afișate pe LCD sunt structurate în funcții, apelându-se cea potrivită pentru fiecare scenariu de funcționare în parte. Pentru microcontroller-ul ce controlează motoarele, întreaga logică este bazată pe un switch case bazat pe mesajul primit prin UART de la celălalt microcontroller. Din mesajele transmise se poate determina atât motorul ce trebuie acționat, cât și sensul lui de rotație. Tot aici am implementat rutinele de tratare ale întreruperilor provenite de la buton și de la senzorul (fotorezistența) care semnalează căderea dozei.

In episoadele viitoare

In episoadele viitoare

In episoadele viitoare

Surse de inspirație:
- https://www.youtube.com/watch?v=BHQBsswUeT0, accesat la 07.03.2023
- https://www.youtube.com/watch?v=Ou-VgY3DKlQ, accesat la 07.03.2023
- https://www.youtube.com/watch?v=-gdm71P1k9c, accesat la 07.03.2023
- https://www.youtube.com/watch?v=7gW1hmYqdwo, accesat la 07.03.2023

Resurse software:
- https://arduinogetstarted.com/tutorials/arduino-keypad, accesat la 20.04.2023
- https://www.arduino.cc/reference/en/language/functions/communication/serial/read/, accesat la 25.04.2023
- https://www.electronicshub.org/arduino-rc522-rfid-module-based-access-control-system/#Code, accesat la 27.04.2023
- https://forum.arduino.cc/t/rfid-reader-mfrc-522-uid-vs-picc/261212, accesat la 30.04.2023

Resurse hardware:
- https://www.circuito.io/blog/arduino-uno-pinout/, accesat la 15.04.2023
- http://electronoobs.com/eng_arduino_tut31_sch3.php, accesat la 18.04.2023
